Exportar Modelo para o Solibri

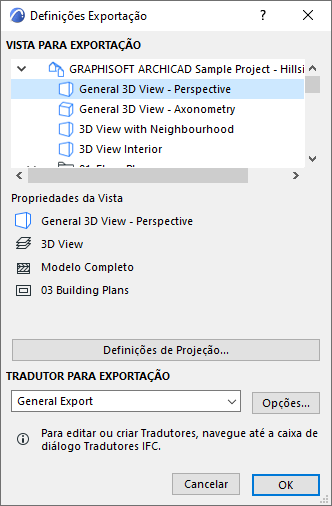

  1. Na paleta Solibri Connection: Clique no botão Exportar Definições.
  2. Selecione a vista para exportar.

    A vista selecionada pode ser 2D ou 3D. No caso da vista em planta, os elementos visíveis no piso selecionado serão exportados.

    Nota: Mesmo se você selecionar uma vista do modelo Analítico Estrutural, todos os elementos físicos da vista (não os Membros Estruturais) serão exportados para o Solibri.

    A screenshot of a cell phoneDescription automatically generated
  3. Selecione o tradutor do IFC para a Exportação. (Clique em Opções para ver um resumo das definições do Tradutor do IFC.)

    Os tradutores podem ser gerenciados a partir de Arquivo > Interoperabilidade > IFC > Tradutores IFC.

  4. Depois de selecionar a vista e o tradutor: Clique em OK.

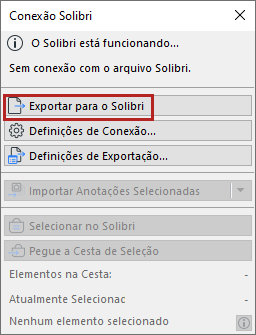

  5. Na paleta Solibri Connection: Clique em Exportar para o Solibri.

    A screenshot of a cell phoneDescription automatically generated

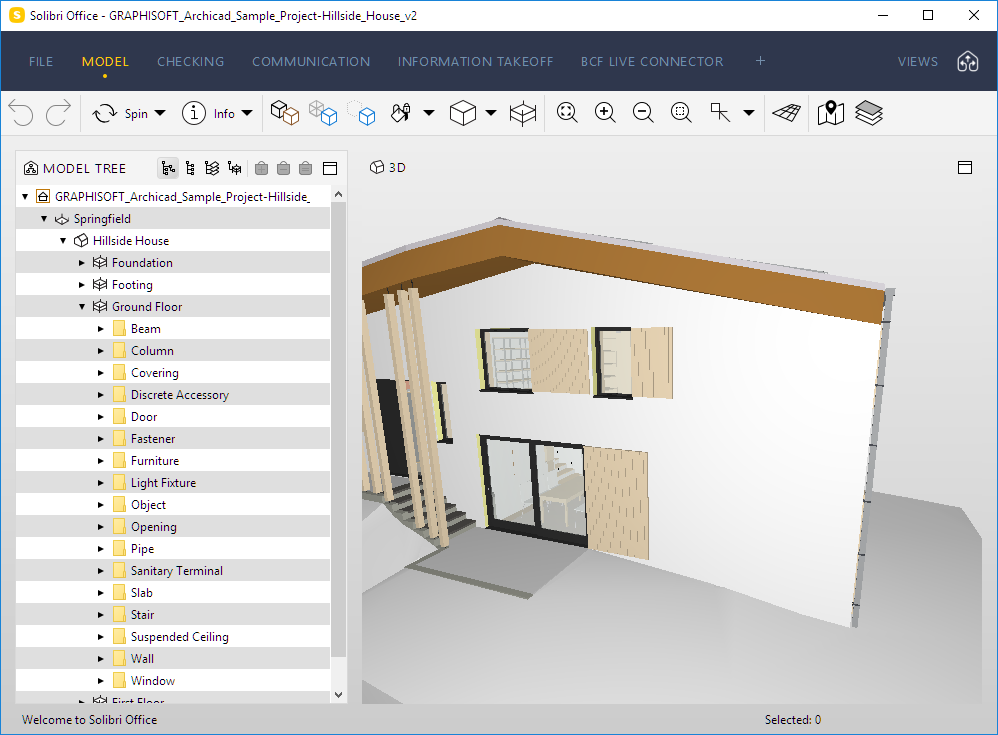

  6. O modelo é exportado.

    A screenshot of a computerDescription automatically generated
  7. Certifique-se de salvar o modelo no Solibri: na próxima vez que você abri-lo, o modelo do Solibri poderá retomar sua conexão com o modelo do Archicad .

Exporte múltiplos modelos no Solibri

Os usuários podem conectar várias instâncias do Archicad  com um Solibri. Assim que a conexão entre o Archicad  e o Solibri for estabelecida, o segundo Archicad também pode ser conectado.

  1. Inicie o segundo Archicad .
  2. Na paleta Solibri Connection, clique em Exportar para o Solibri.
  3. Um aviso aparece: outro modelo do Archicad  já está conectado ao modelo Solibri carregado atualmente.

    A screenshot of a cell phoneDescription automatically generated
  4. Para adicionar um segundo modelo do Archicad : Clique em Acrescentar (Append).
    Nota: Nesta situação, as Definições de Conexão indicam que o Solibri está usando a porta para se conectar a outro Archicad . A mesma conexão também é usada para o segundo modelo.

Este modelo aparecerá no Solibri ao lado do primeiro.
