自定义标注线

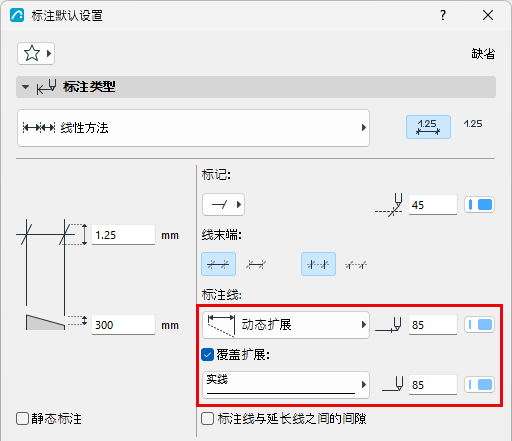

在“线性尺寸标注”设置中：标注线的延伸现在支持自定义，从而呈现更整洁、更具可读性的图纸。相同的全新选项同样适用于“标高标注”。

• 更新后的界面理顺并明确了标注和扩展设置



• 为尺寸延长线设置线型，例如点线或虚线

• 为延长线设置单独的画笔

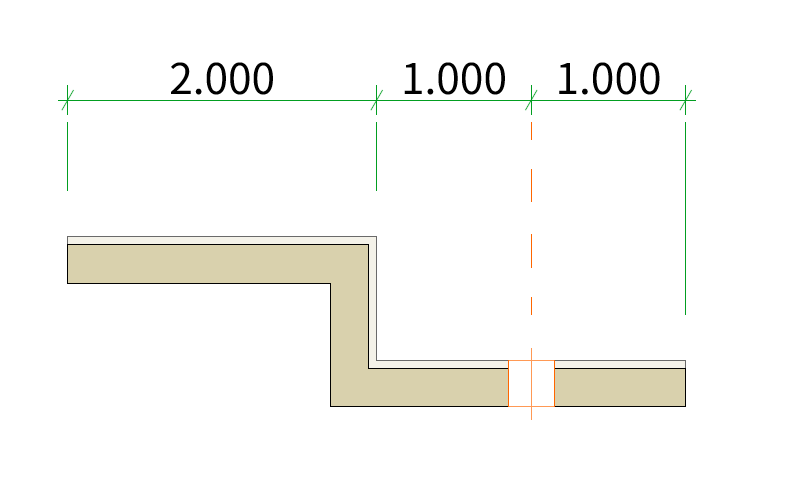

• 基于每个节点分别设置线型和画笔，以清晰识别并在视觉上区分端点标注和中心标注



• 标记符号延伸线现在可以进一步自定义，对线末端（标记符号上方及末端的延伸刻度线）具有单独的可见性处理
