图形编辑MEP元素

得益于 MEP 元素编辑功能的改进，可创建更精确的 MEP 模型。

更快的端口连接

在 2D 平面图上，布设现在可以从任何端口开始，即使多个端口直接上下重叠也是如此。当您从此类设备开始布设时，信息提示文本会显示接口详情及其标高。

现在，您可以使用 Tab 键在所有可用接口之间循环切换，并选择所需接口继续布设——无需切换到三维视图

图 1. 三通阀：选择水管并点击进行放置	图 2. 盘管元素：选择一段水平风管并点击进行放置

使用图形化编辑节点调整连接和元素几何图形——无需在对话框中输入。

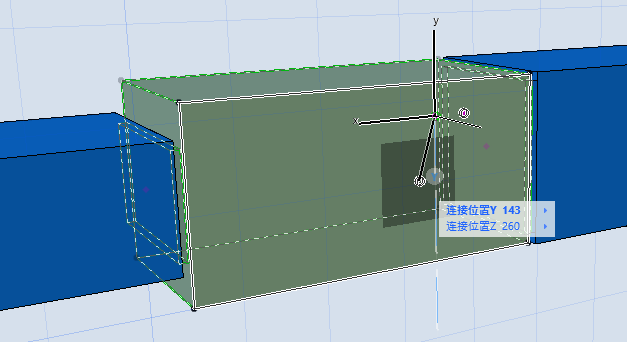

图 3. 重新定位连接	图 4. 设置连接长度	图 5. 长度、宽度、高度

根据需要对齐垂直布设（如矩形风管或电缆桥架），随后即可从新位置开始水平布设。
