MEP 系统的标准化示意性表达

得益于二维平面上更灵活的元素显示，MEP Designer 30 让生成更清晰、更精确的 MEP 文档变得更加轻松。

  • 符号化文档在所有视图中保持一致，并支持自动化清单与标注

  • 使用表示元素功能而非其几何图形的示意符号

  • 文档输出符合报审及施工标准，支持行业工作流并满足规范合规要求

  • 如有需要，可覆盖 MVO 以单独控制任意元素的显示

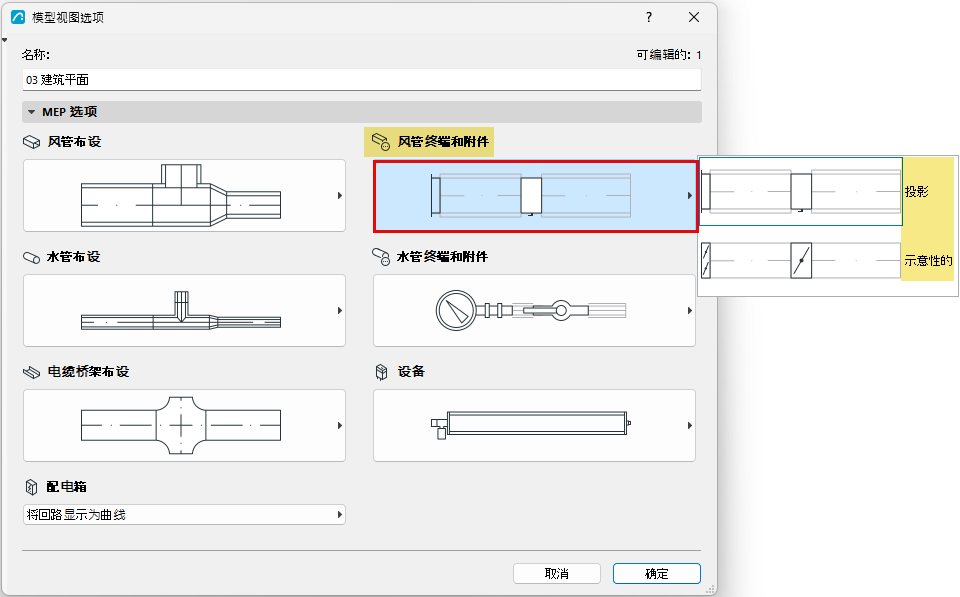

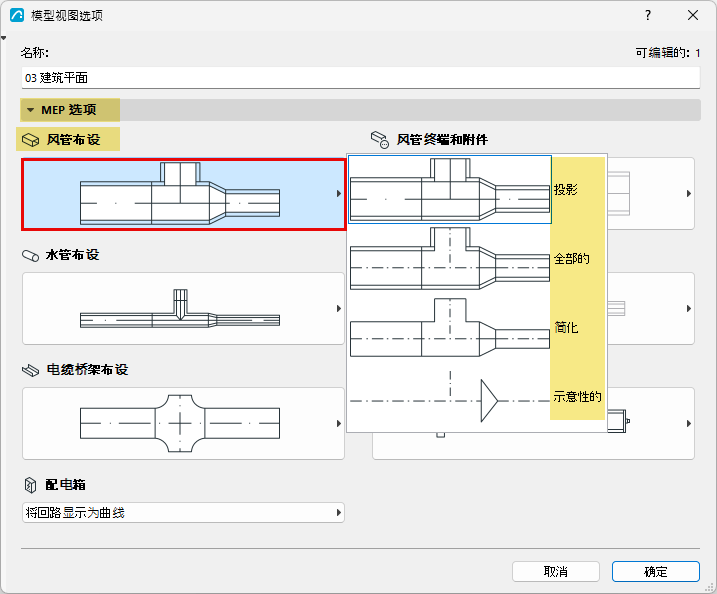

使用“模型视图选项”，轻松切换 MEP 布设及各类元素类型的显示。 使用投影、完整（带保温层）、简化（无保温层）或示意表现
image-20260612-135833.png image-20260612-135927.png
image-20260611-153921.png image-20260611-153901.png image-20260611-153912.png
投影演示 简化（无保温层） 示意性的

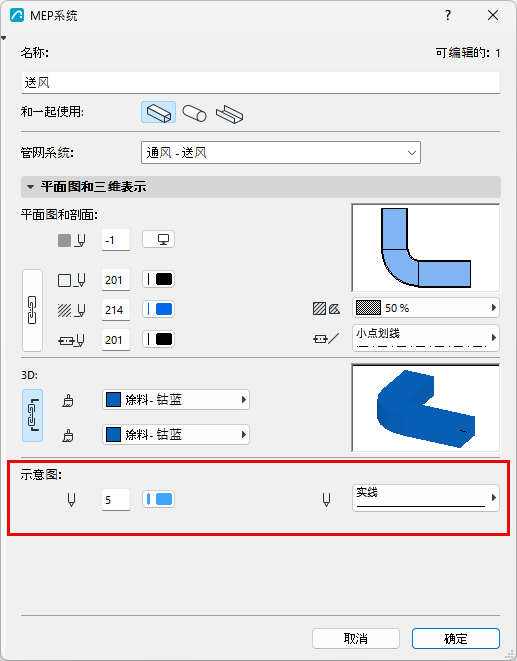

在“示意图”显示模式下，可通过“MEP 系统”对话框按系统定义线型颜色。

观看视频：示意性 MEP 平面图
