填充类别

按类别设置填充可用性（草图，覆盖，剪切）

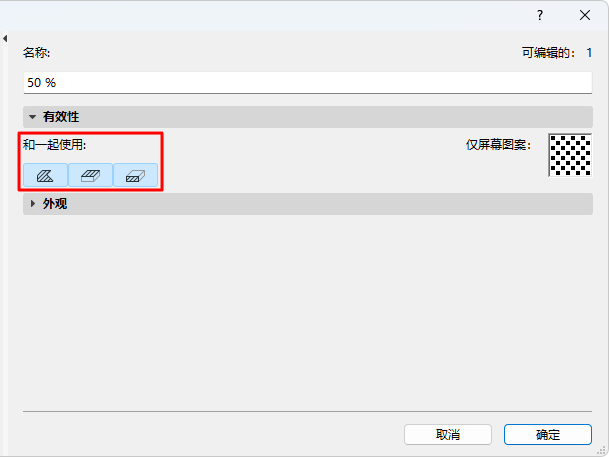

使用“填充”对话框的“可用性面板”为每个填充定义一个或多个类别。

并非每个填充弹出窗口都包含所有项目填充。填充选择弹出窗口位于整个界面的对话框中，仅包含属于在该场景中有意义的填充类别的填充。

1. 打开选项 > 元素属性> 填充对话框。
2. 选择要编辑的填充。
3. 激活一个或多个使用图标以定义填充类别：草图，覆盖，和/或剪切





绘制填充

绘制填充为使用填充工具手工绘制。

• “填充”工具对话框中提供“草图”类别中的填充类型。

覆盖填充

“覆盖”类别中的填充类型位于

• 可以使用覆盖填充的元素的“工具设置”对话框
• “表面”对话框中的“覆盖前景填充”面板
• “图形覆盖”中的"覆盖填充"

剪切填充

“剪切”类别中的填充类型位于

• 建筑材料对话框
• GDL元素（使用剪切填充）的设置对话框
• "图形覆盖规则”中的“覆盖剪切填充”

  注意:

  • 在DXF / DWG转换期间，可以选择将定义为“剪切填充”的填充元素放置在其自身的图层上。参见自定义图层。
  • 图片填充不能用作剪切填充。

基于建筑材料的填充和基于表面的填充

使用“填充”工具绘制徒手填充时，两个附加的“填充”类别使匹配建筑材料的剪切填充和基于表面的填充（其覆盖填充，颜色或纹理）更加容易。

参见绘制2D填充。

同时参见：

关于绘图仪输出中的透明填充的注意事项
