创建图片填充

图片填充可用作绘图填充或覆盖填充的前景部分。

默认模板提供预定义的图像填充，但您可以定义自己的图像填充。

创建新的图片填充

  1. 转到选项> 元素属性 > 填充。
  2. 点击新建。

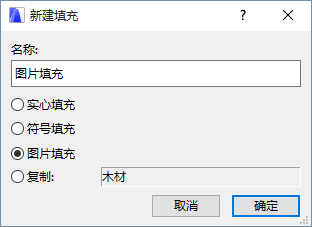

  3. 在添加新填充对话框中，选择图片填充。

  4. 在可用性面板中，将新的图片填充定义为绘制和/或覆盖填充。

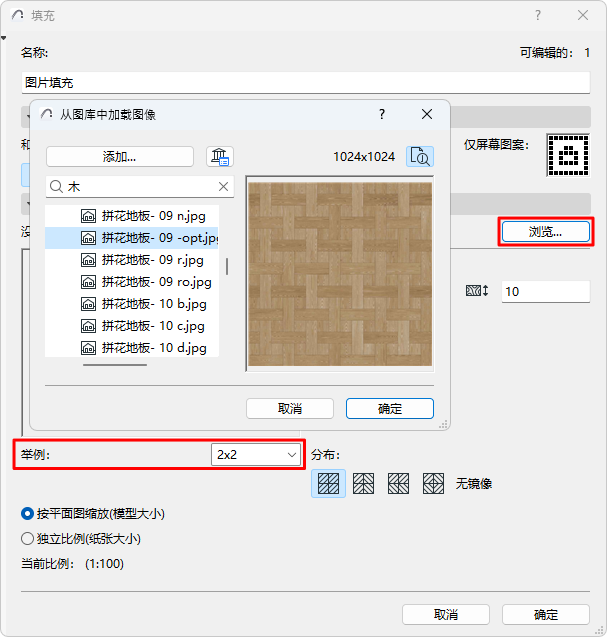

  5. 在显示面板中，点击浏览以弹出图库目录对话框。浏览需要的图片，选中并点击确定，载入图片。
  6. 在举例 字段中，设置在预览图中显示的结构单位数量。

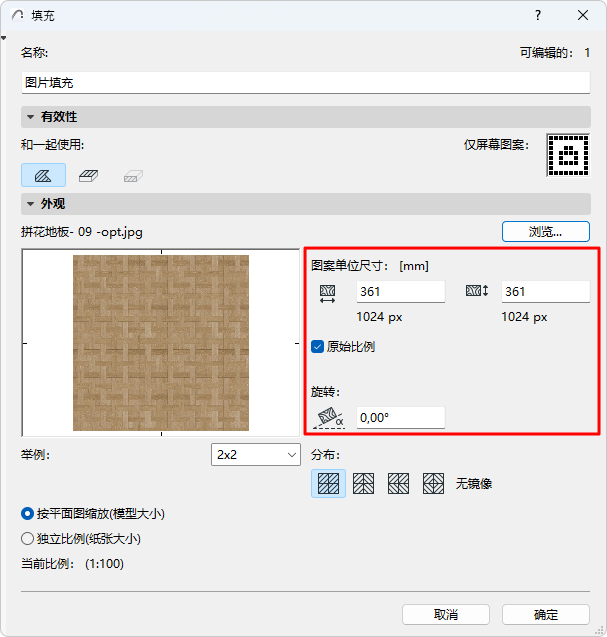

  7. 使用图片尺寸控制，调整图片填充的大小和式样。


    原始比例:锁定水平和垂直尺寸的比例，以便在编辑图像大小时不会变形。

    旋转：如果您想在水平方向上旋转图像，则输入角度值。

  8. 选择一种分布方法来设置图片填充中的重复图案：以垂直、水平、垂直和水平，或者不镜像图片。
  9. 要确定填充和项目比例之间的关系，使用这两个单选按钮。

    填充的比例

    • 按平面图缩放（模型大小）：在每个输出上以与模型相同的比例显示填充。

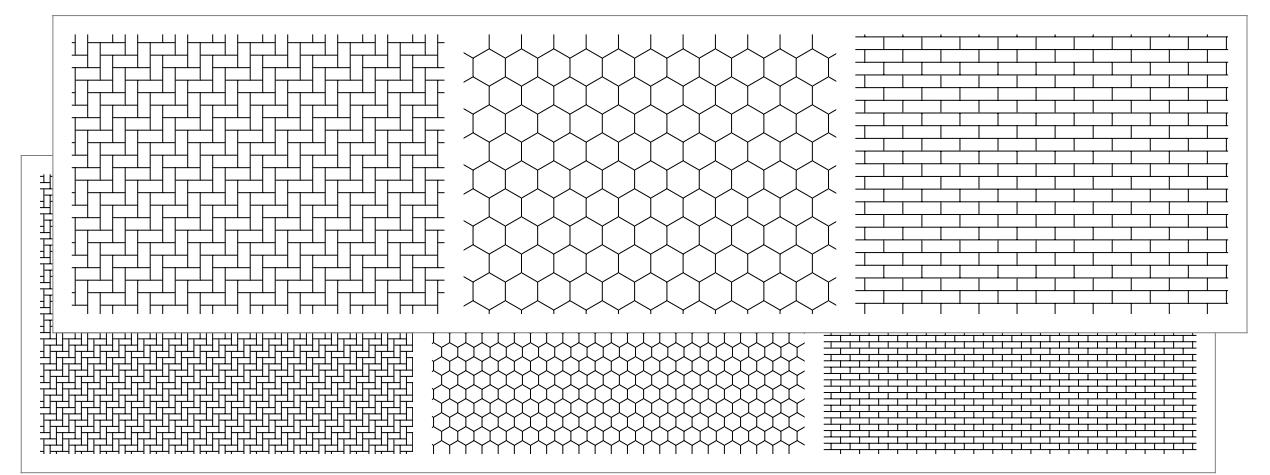

      图 1. 按平面图缩放
      注： 如果项目比例与填充类型不同，则避免编辑可缩放填充类型，否则该填充将变得扭曲。
    • 独立比例（纸张大小）：无论输出比例如何，都以固定大小显示、绘制和打印当前的填充类型定义。

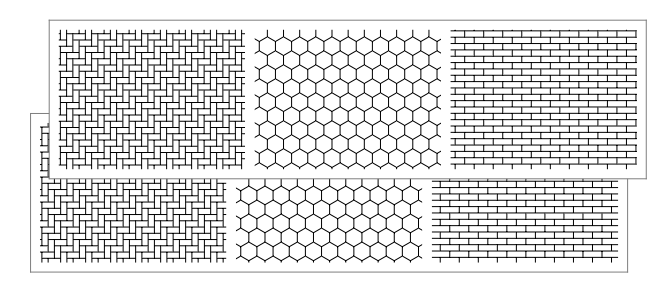

      图 2. 独立比例
  10. 点击确定，保存新被创建的填充为项目属性。
