捕获选定的元素作为自定义截面

如在活动的模型窗口中根据选定的元素（墙、柱或梁）创建一个新的自定义截面，则需执行以下操作：

选择元素，然后运行如下一项操作：

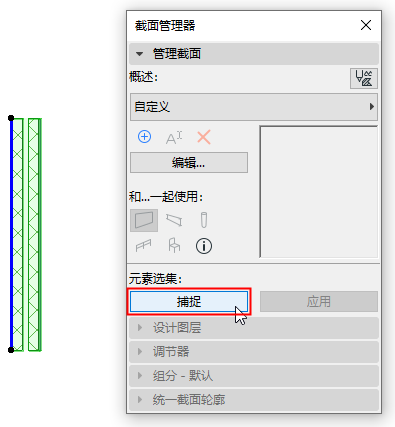

  • 点击截面管理器上的 捕捉 按钮。
  • 选项 > 复杂截面> 捕捉选集截面


新建配置文件被称为 “自定义”。

保存自定义截面

在截面编辑器中编辑完捕获的自定义截面后，请点击 保存截面来保存编辑结果并给新截面命名，然后再关闭窗口。

可选择点击应用来将一次性定制应用到一个选定的墙，梁或柱。

注： 自定义截面不能从截面管理器中直接分配给元素，但可以在元素中局部保存。

见保存已命名截面。
