编辑偏移调节器

本节主题

您可以将多条边链接至一个单独的标注中。所有边都会在同一时间内一起移动。

在此例中，现有的调节器被称为“顶部”。

您可以添加多个标注到相同的偏移调节器中。每个后来的标注都会有相同的长度。这允许相同调节器中的不同边拥有专用的定位-在这种情况下，这些定位可通过其他调节器进行移动。

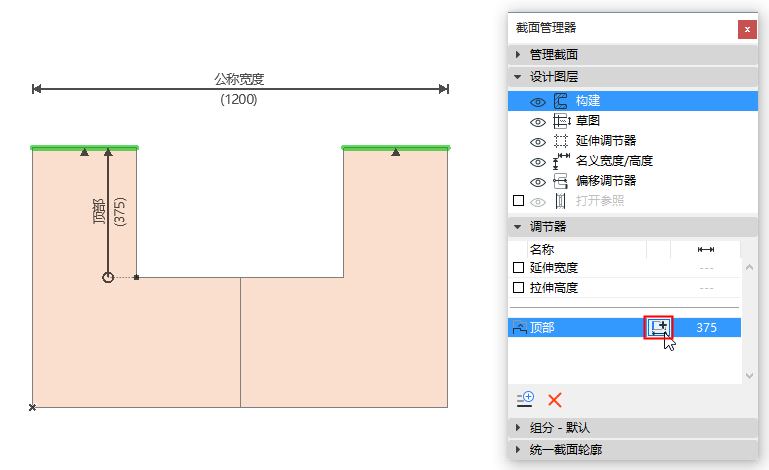

在截面管理器中，选择现有的调节器（顶部）。
点击添加标注按钮。

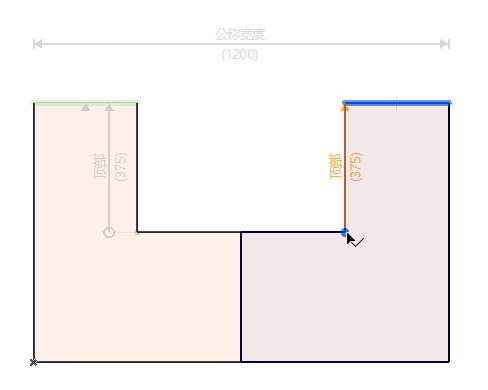

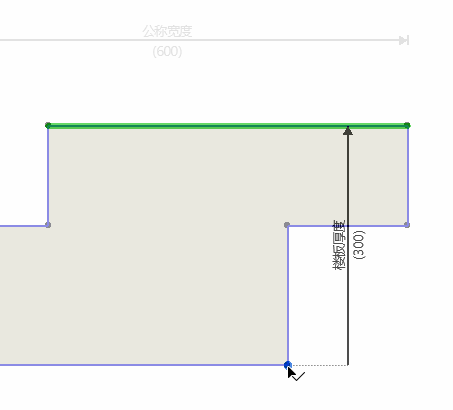

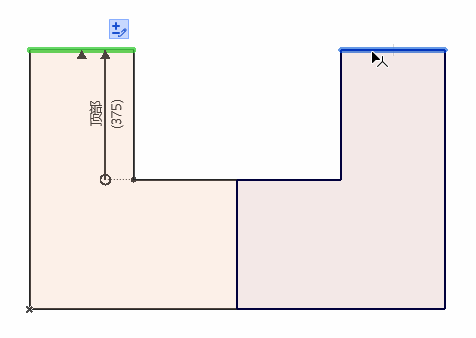

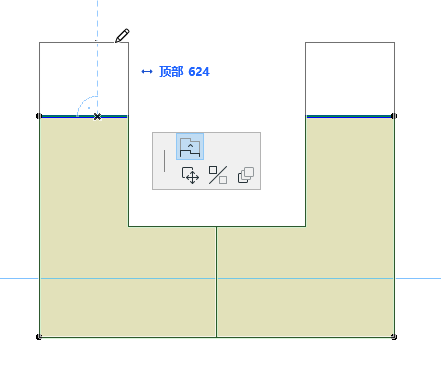

当您移动光标时，符合条件的边与定位节点就会变成蓝色高亮显示。点击选择一条边，然后通过常规方式定位标注。其标注长度与调节器中定义的现有标注相同（按照第一个标注设置）。

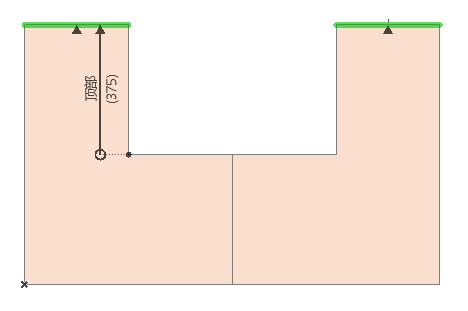

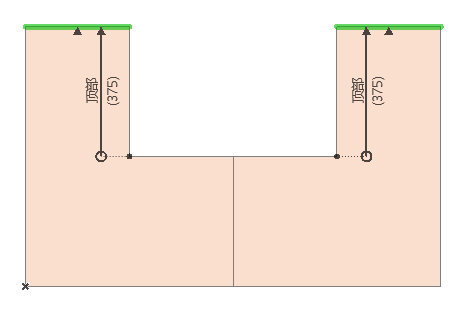

产生的单个调节器可控制两条分离的定位边。

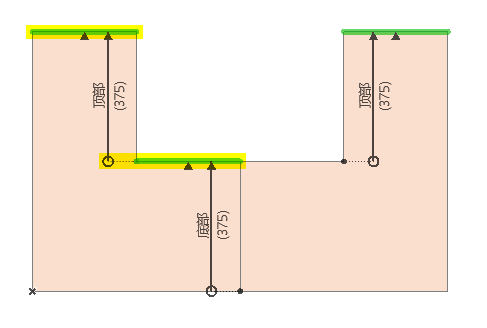

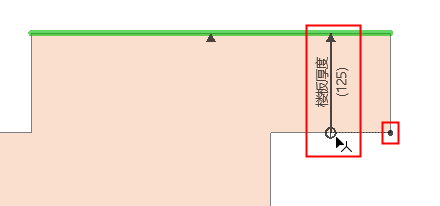

在此例中，左侧的“顶部”偏移标注被定位到一条边上，这条边本身就是一个调节器（基础）。注意，右侧的“顶部”标注有其自身的定位。

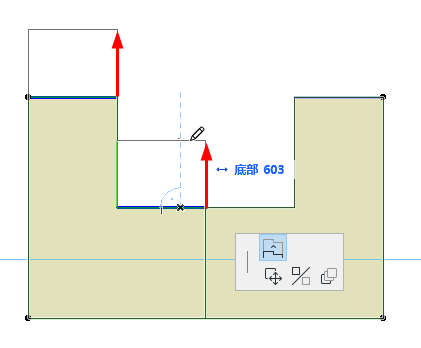

如果定位移动，那么其定位的标注也会移动。在这种情况下，如果基础发生偏移，左侧顶部标注（定位到基础上）也会移动。

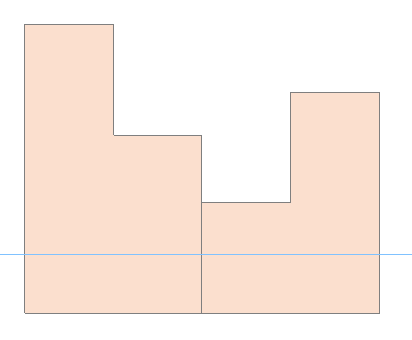

然而，右侧顶部边仍保留在原处:其定位没有任何移动。

这条边已被删除。

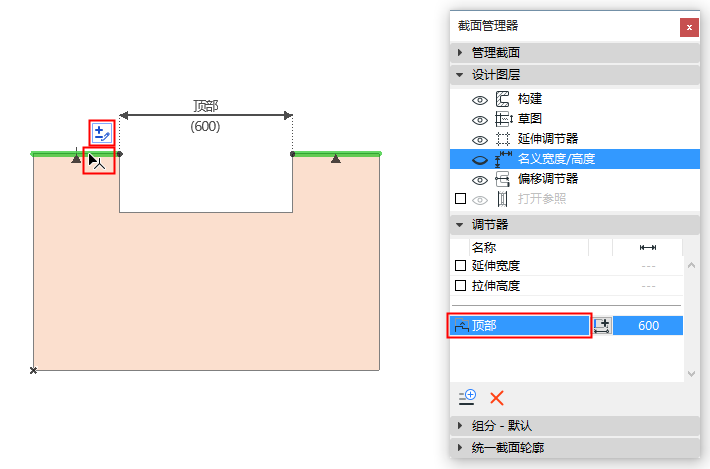

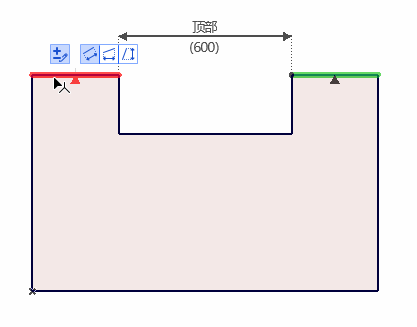

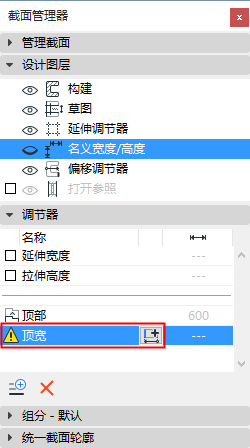

如果您将鼠标悬停在最后一条边或最后一个标注上，那么整个标注和边将会用红色高亮显示。当调节器中的所有标注都被删除后，调节器会在截面管理器上收到一个警告通知。

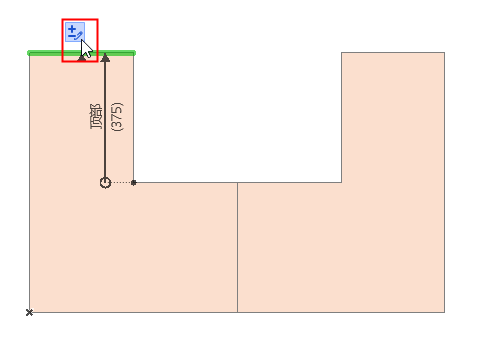

如果有需要的话，点击添加偏移标注以创建一个新的标注，将边分配到那个调节器上。

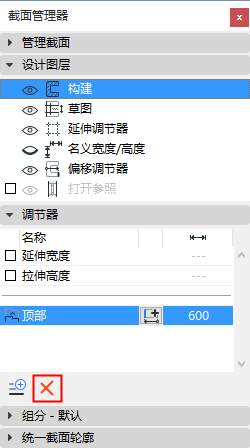

调节器中的所有偏移标注和分配边都会被删除。

在调节器列表中，双击其名称并在合适的位置进行编辑。
