使用图层来防止相交

防止元素连接：分配不同的图层交集组合

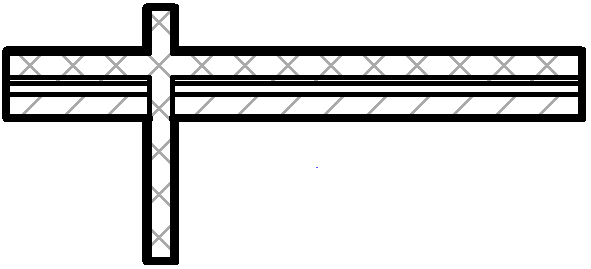

您可能需要防止元素连接——例如，为了显示复合墙的详细信息。在这种情况下，将相交的墙放置在不同的图层上，然后为其中一个图层赋予不同的图层交集组合编号。不同图层交集组合上的元素将无法连接。

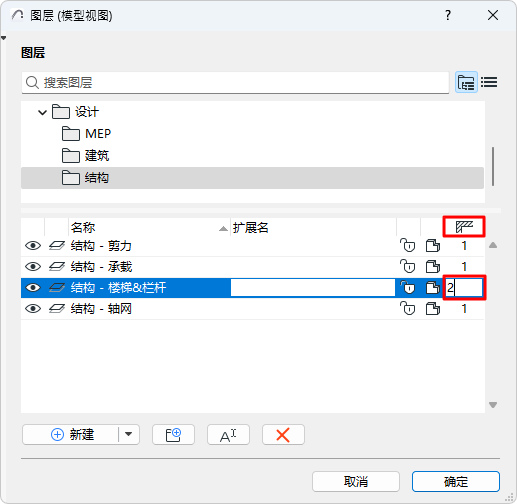

1. 打开图层设置（文档>图层>图层设置）。
2. 选择其中一个相交元素的图层。
3. 编辑相交图标下的值。

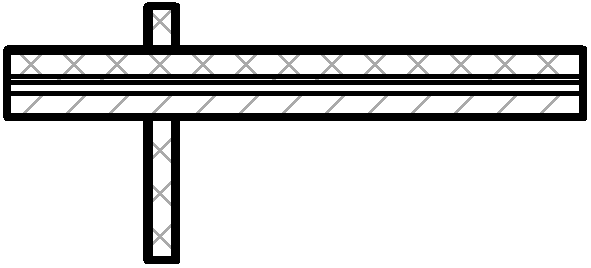

   图 2. 墙图层有不同的交集组合数字：无连接



   与隐藏图层相交的注意事项：即使其中一个图层隐藏，具有同样交集组合的元素将相交。这可能会导致线"丢失"，表明有一个与隐藏层的元素相交。为避免这种情况发生，转到图层设置，选择一个图层，并给它指定任一不同的交集组合。

   注： 图层交集数与元素优先级无关；它们只是用作元素分组的标签。
