检查线性重叠—试验功能

在创建文档之前提高模型质量。

该插件检测重叠元素对：如果它们的“参考线”部分或全部重叠，则认为它们重叠。然后这些元素对会被突出显示为“问题”，让您可以根据需要检查和更正每个“问题”。

注： 这是一个实验性功能，不适用于弯曲元素。

启用该功能

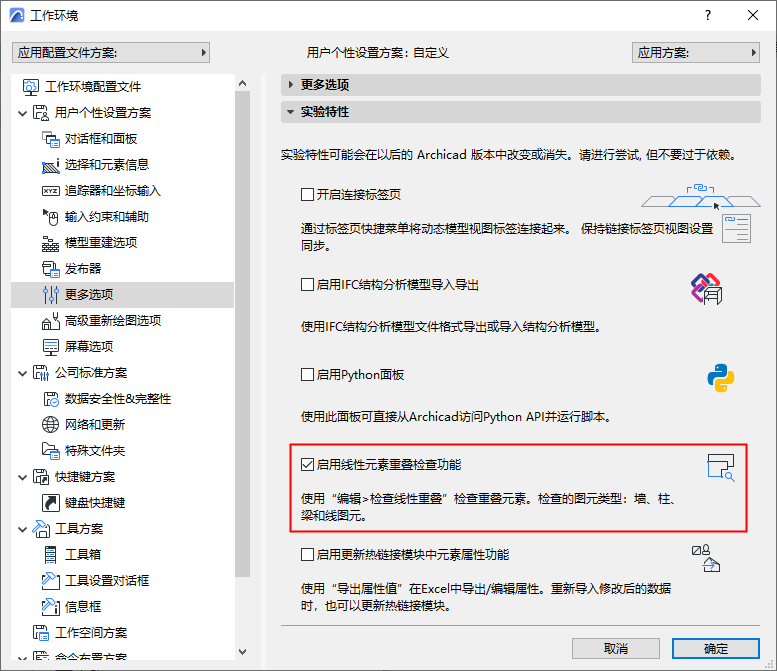

此为实验性的功能。确保在选项 > 工作环境 > 更多选项 > 实验性功能中将其启用：

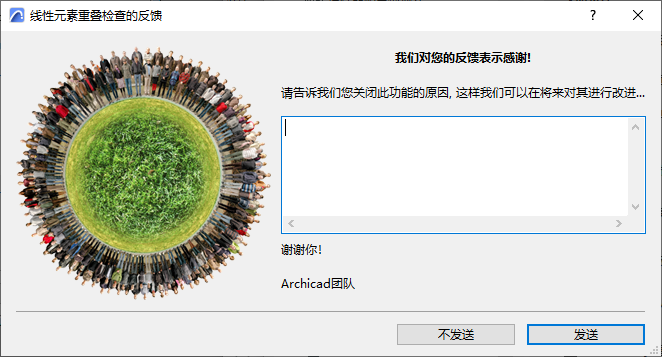

如果您有反馈，请尝试该功能之后取消选中“启用线性元素重叠检查”功能并发送您的评论。我们对您的反馈表示感谢!



建议的工作流

  1. 转到编辑 > 检查线性重叠，打开“检查线性重叠”弹出式小面板。
  2. 选择要检查模型的哪一部分：活动视图或选择/选取框

    CheckLinearOverlapsActiveView2.png   CheckLinearOverlapsSelectionMarquee2.png

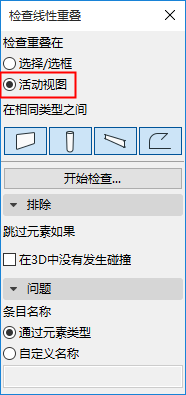

    活动视图：检查当前活动视图中可见的所有元素。

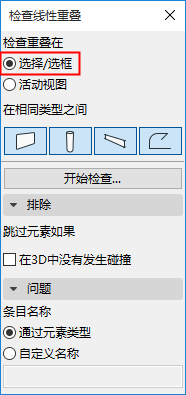

    选择/选框：仅检查当前选中或选择框中的元素。

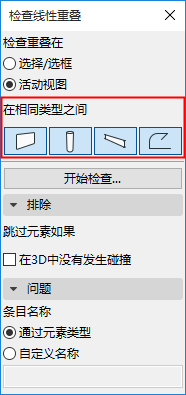

  3.  激活工具图标以定义要检查的元素对：墙 vs 墙、柱 vs 柱、梁 vs 梁和/或线元素 vs 线元素。

  4. 点击“开始检查”

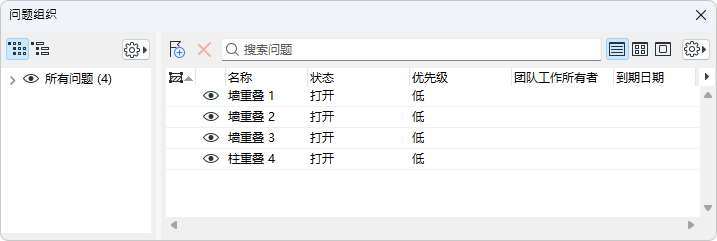

  5. 如要查看结果，请打开“问题管理器”（窗口 > 弹出式小面板 > 问题管理器）。


    在默认情况下，所有“问题”都是可见的，具有打开状态和低优先级。

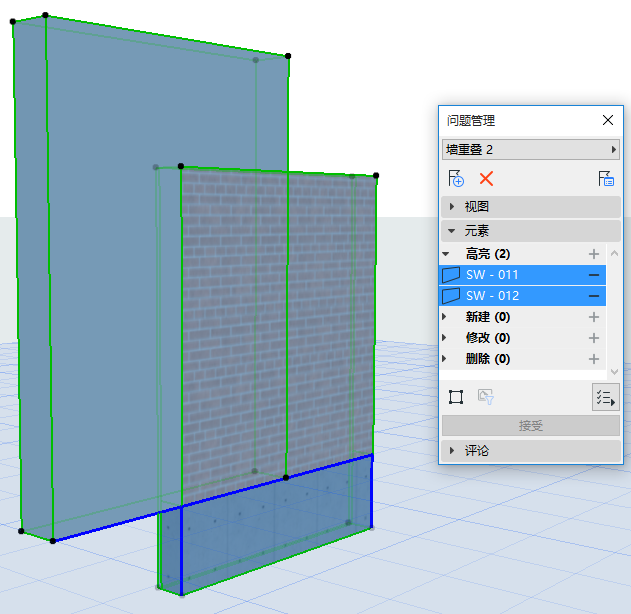

  6. 双击一个“问题”，在“问题管理器”中进行查看。放大到突出显示的元素并根据需要调整模型

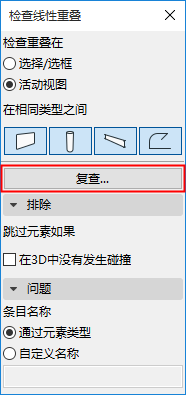

  7. 单击“重新检查”再次运行检查。任何已解决的“问题”都将从“问题管理器”中删除。

    注： 在您关闭项目之前命令将维持在“重新检查”。

进一步的选项

跳过非碰撞元素

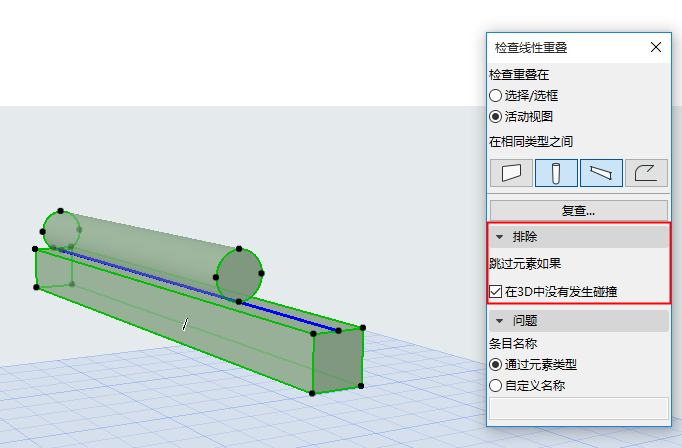

在某些情况下，两个元素的参考线可能重叠，但在 3D 视图中它们实际上并没有碰撞。如要忽略此类问题，请选中“如果元素未在 3D 中发生碰撞则跳过该元素”。



参考线重叠，但没有 3D 碰撞。这些元素被跳过，没有发现问题。

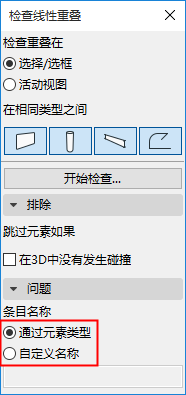

自动问题命名



默认情况下，问题名称是基于元素类型创建的。他们也有编号。

但是，通过选择“自定义名称”，您可以在“问题”面板中为问题重命名。这样，所有创建的问题将使用相同的自定义名称，并具备编号。

您可以稍后在“问题管理器”中逐一修改默认名称。
