原点

所有坐标测量都以原点为基准。原点的位置始终解释为（0，0）。

项目原点显示

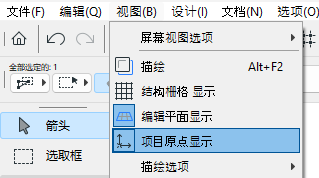

使用视图> 原点显示打开或关闭当前视角中的 2D 和 3D 原点。

在多点输入和编辑过程中，即使原点显示已关闭，它也会自动暂时出现



项目原点

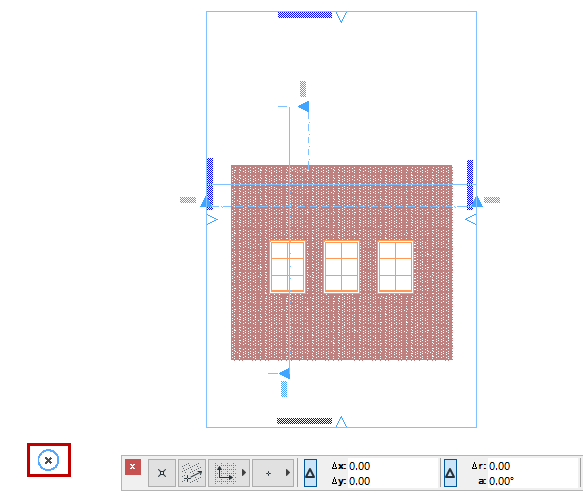

项目原点是项目存在期间固定不变的一个位置。使用默认模板的默认视图时，以X标记的坐标系项目原点靠近平面图窗口的左下角。坐标面板显示的坐标是（0, 0）。

在平面图和其它的2D视图中，原点始终用加粗X标记。

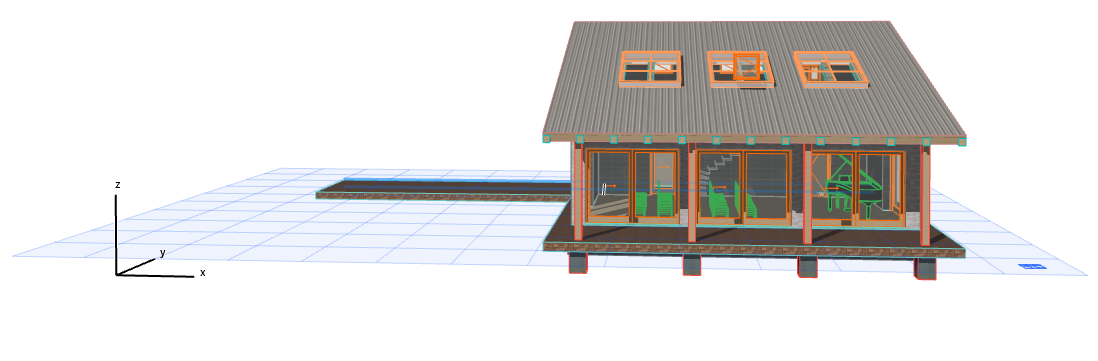

在3D视图中，原点及其X、Y和Z轴用加粗黑线显示。



编辑原点

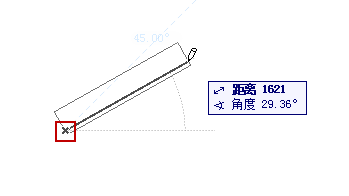

当您点击开始输入时， 编辑原点自动出现。它是一个暂时的原点，仅在绘图和编辑操作期间作为一个x出现。

在追踪器上，默认情况下，坐标从编辑原点 中测量：这是相对的坐标。


注： 使用坐标面板打开或关闭相对坐标首选项。

用户原点

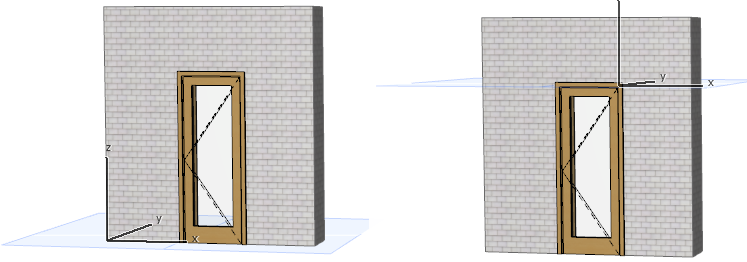

在默认下，用户原点位于项目原点上。但用户原点可移动到任何位置，允许您在任何位置“重置零点”。

有三种方式 复位 用户原点：

  • 在任意元素节点：点击Alt + Shift (Mac：Opt + Shift)。
  • 在模型窗口的任意位置：从坐标单击设置 用户原点 面板或绘制辅助工具栏，然后点击窗口的任何位置。原点就立刻在那儿重新定位了。



    见3D窗口中的编辑平面。

  • 使用捕捉参考点作为用户原点：

    当您在输入时打开捕捉辅助，用于原点将自动复位到最近的捕捉参考点。出现一个暂时的蓝色X，表明当前输入的用户原点。


    注： 如果您已手动复位用户原点，捕捉参考不能作为用户原点。

用户原点返回到默认位置

如要返回用户原点到项目原点，双击坐标 面板或绘制辅助工具栏中的用户原点按钮。
