辅助线（和辅助圆）是帮助查找特殊点和投影以确保在2D和3D窗口中都能精确输入的辅助绘图工具。
与捕捉辅助不容，辅助线由您精确放置。它们通常是“永久的”，即，它们停留在原地直到您删除它们。
打开或关闭辅助线显示
执行下列其中一个操作：
- 使用视图> 辅助线开关

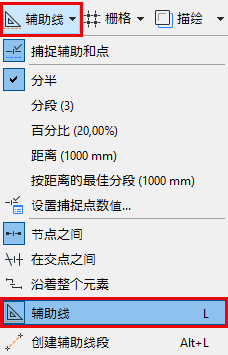

- 使用 "标准 "工具条中 "辅助线 "菜单的 "辅助线 "命令（如可用）
- 使用快捷键切换辅助线的开和关。
注： 这个命令预定义的快捷键是
L键，但可能会根据地方版本而发生变化。
将输入锁定到辅助线
一旦您放置了辅助线，使用它们来帮助精确的元素创建。为限制您对所需辅助线的输入，执行下列操作之一：
- 在输入过程中，按下Shift
- 从上下文菜单中，使用锁定到辅助线/捕捉辅助
放置辅助线
- 确保辅助线开。
参见上面的打开或关闭辅助线显示。

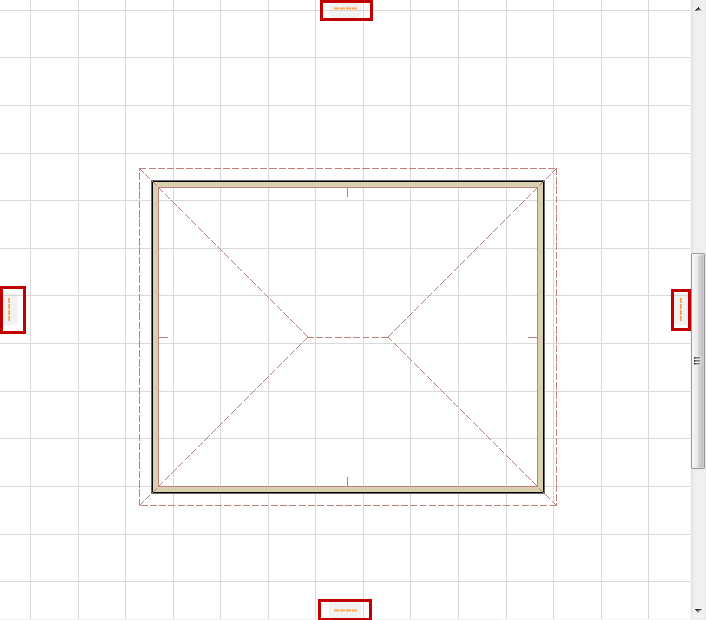

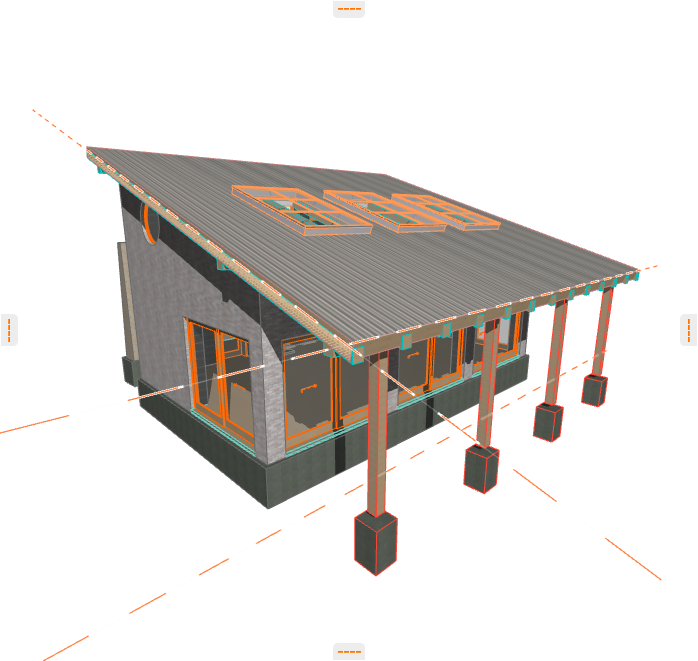

- 窗口将显示屏幕四周上的辅助线标签。
- 点击任意标签，然后将出现的辅助线拖移到该视点的任意位置。
- 放置辅助线。
- 如果您沿着现有的边缘放置，辅助线与边缘对齐。

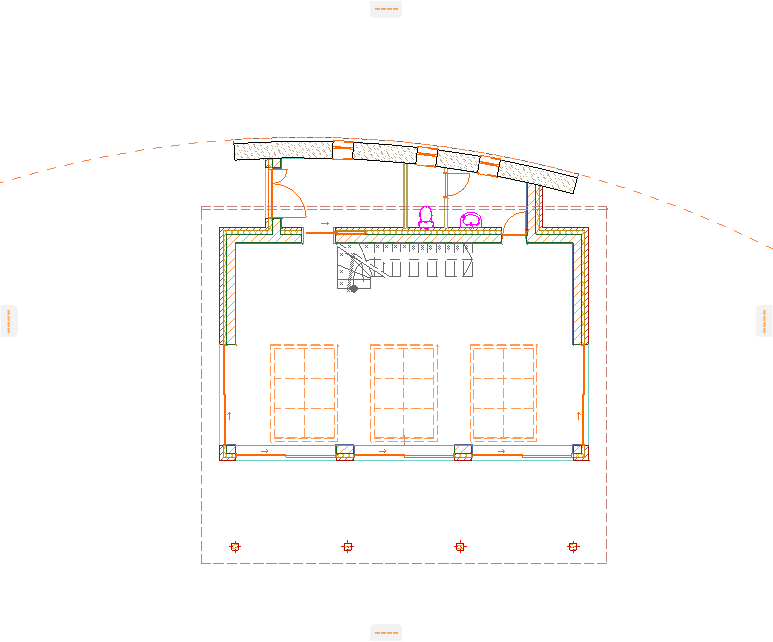

- 如果您将其放置在一个 弯曲的元素上，将出现相对应的辅助圆。
- 如果您将它放置在一个点上，辅助线将被放置在相应的主要方向上。
- 您也可以放置它，不与任何现有的元素对齐。
其他方式创建辅助线
- 有可能在窗口的任何位置双击绘制直的或弯的辅助线。参见 创建辅助线段 。
- 如果您使用的是 标尺，点击标尺，然后将光标拖移到窗口的任意位置：将创建一条平行于标尺的辅助线。参见 标尺 。
取消辅助线放置
在辅助线放置过程中，执行下列操作之一：
- 按下Esc键

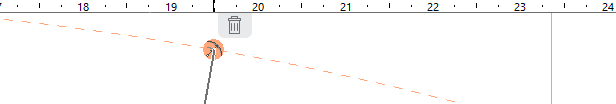

- 将辅助线拖回到显示为垃圾桶的任意辅助线标签。
创建辅助线段
在任何地方双击该命令来创建一条辅助线段。
- 右击任意辅助线标签，或点击标准工具栏中的辅助线弹出式菜单。
- 选择 创建辅助线段.
- 出现一个弹出式小面板。选择一个首选线段选项，然后绘制辅助线或辅助圆（弧）。
拖移/偏移辅助线或辅助圆

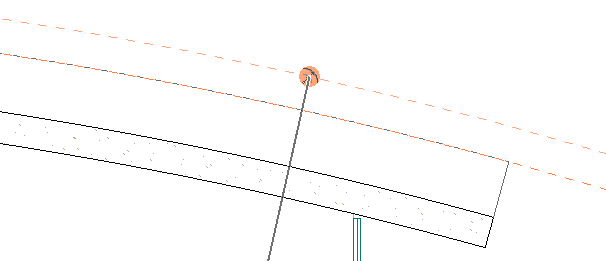

- 将鼠标悬停在辅助线上直到其手柄（橙色点）出现。
- 点击并拖移手柄将辅助线拖移到一个新位置。（或使用追踪器，用数值定义其新位置）。
使用辅助圆，该选项变成一个半径拉伸（同样由图标指示）。
如果您将辅助线拖移到线性边缘上，它将被转化为直的辅助线，反之亦然。
删除单个辅助线
将鼠标悬停在辅助线上直到其手柄（橙色点）出现，然后执行下列操作之一：
- 将光标悬停在辅助线手柄上，按下Esc。

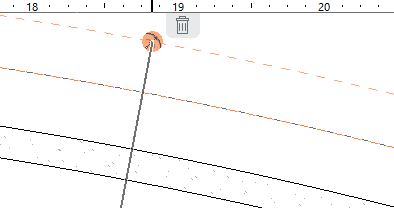

- 点击并拖移手柄将辅助线拖移到最近的垃圾桶。

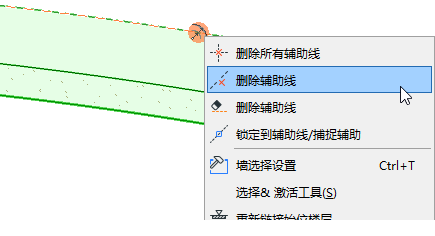

- 右击，然后从上下文菜单中选择删除辅助线。
删除辅助线
使用该命令在单个操作中删除几个辅助线：
- 右击任意辅助线标签，或点击标准工具栏中的辅助线弹出式菜单。
- 选择擦除辅助线。

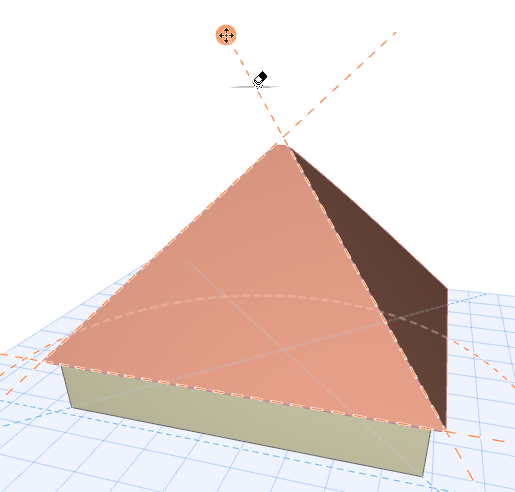

- 擦除光标出现。
- 一个接一个的点击任意辅助线的任何地方，将它们立刻擦除。

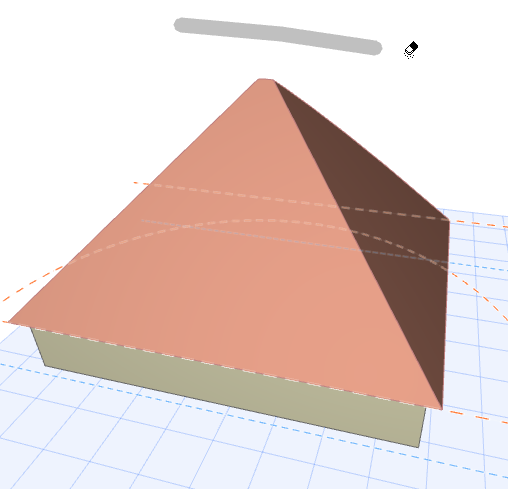

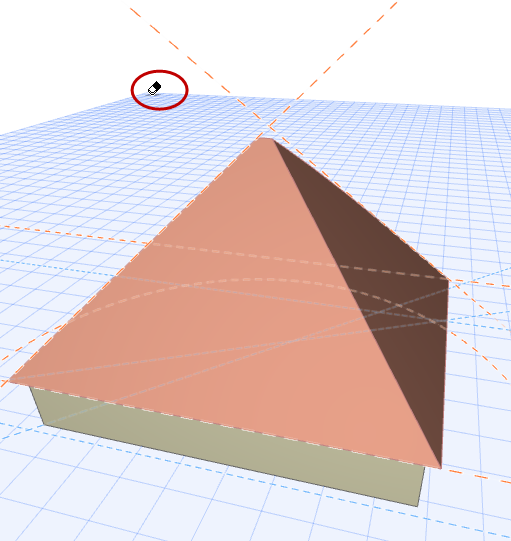

或者，将橡皮擦光标在屏幕上拖移。它接触的任意辅助线将立即擦除。
- 当您完成时，按下Esc或双击来退出擦除模式。
删除所有辅助线
该命令将从项目的所有视点中删除所有辅助线。
执行下列其中一个操作：
- 右击任意辅助线标签，或点击标准工具栏中的辅助线弹出式菜单。然后选择删除所有辅助线。
- 右击任意单个辅助线来打开上下文菜单。然后选择删除所有辅助线。
辅助线颜色
在选项 > 工作环境 > 输入限制和辅助中设置辅助线颜色。
