捕捉点约束

您可以在绘制元素时使用的临时矢量上显示捕捉点。这个方法可以用控制框或绘制辅助工具栏中的相对构建图标中的捕捉点约束图标激活。

参见控制框。

在下面这个例子中，将在其它两面墙的两个端点之间间隙的四分之一处开始绘制一面墙。

1. 从“捕捉点设置”中选择“分割”。
2. 在“设置捕捉点值”中，输入4作为分割数。





3. 确认栅格捕捉是不活动的。（视图> 捕捉栅格 关。）
4. 激活墙工具。
5. 选择控制框中的捕捉点约束图标，然后点击它来激活。

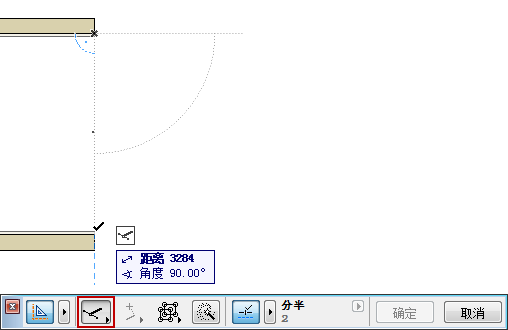

6. 从墙的一个端点到另一个绘制参考矢量。





7. 现在沿着矢量四个分段上都可以使用捕捉点。

   点击所需的位置来启动绘制新的墙。
