对齐元素

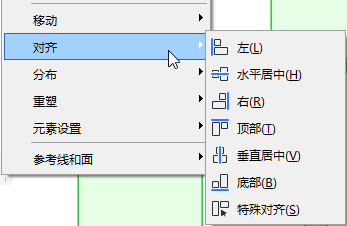

使用下面多种标准，用这个菜单（编辑>对齐）使选定的元素相互对齐，或与自定义绘制的目标线对齐：

  • 右或左对齐元素；
  • 与顶部或底部对齐元素；
  • 垂直或水平居中元素；
  • "特殊"-在已有元素的任何一点对齐元素，或与您绘制的临时线/弧对齐元素。

观看视频

对齐命令只在您至少选择了两个元素的时候才被激活。

在使用对齐命令时，表达式"右"指的是您所见窗口（如平面图、剖面图、3D）x-轴上最右的元素。表达式“左”指的是x-轴上靠左的方向。

同样，“顶部”指的是当前窗口y-坐标最高的元素，而"底部"是y-坐标最低的元素。

Archicad根据周围元素的（看不见）边界框来识别一个元素的右/左/顶部/底部/居中点。

例如：假定要与其它家具对齐下面的角桌对象：



Archicad将应用桌子边界框（这里用红色表明）的中心点：


注： 如果想使用一个要对齐的不同定位点，则使用选项（编辑>对齐>特殊对齐）。

如何对齐元素

  1. 选择要对齐的元素。
  2. 转到编辑>对齐，并选择下列操作之一：


左：如果选择编辑>对齐>左，所有选定的元素将与左边最远的元素最左的边界框点对齐。

我们在此例要对齐剖面图所示的三个窗。



选定全部三个窗，并使用编辑>对齐>左。



右：如果选择编辑>对齐>右，所有选定的元素将与右边最远的元素最右的边界框点对齐。

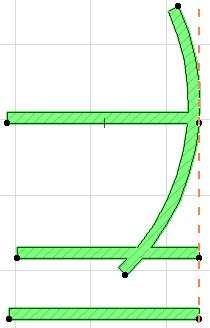

  • 在下面的插图中，弧形墙是最右侧的元素；其余的墙（它们最右的点）与弧形墙边界框最右的点对齐。

    AlignWalls1.png     AlignWalls2.png

顶部/底部：如果选择编辑>对齐>顶部或底部，所有选定的元素将与所选组顶部（或底部）元素的最高（最低）点对齐。

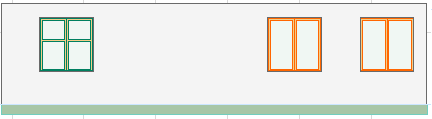

  • 在下面的例子中，我们要上移左侧的窗，使其与另外的两个窗排成一线。

  • 要这样实现，我们选择全部窗，然后使用编辑>对齐>顶部来达到预期的效果。


水平居中：如果选择编辑 > 对齐 > 水平居中，Archicad 将确定所选元素的顶部与底部y-坐标，然后沿着顶部与底部元素间一半的水平线，水平对齐所有元素（用每个元素的中心点）。

垂直居中：如果选择编辑 > 对齐 > 垂直居中，Archicad 将确定所选元素最左与最右的x-坐标，然后沿着它们之间一半的垂直线，垂直对齐所有元素。

  • 例如：我们将在下面的平面图中，垂直居中所选的家具。

    Furniture1.png     Furniture2.png

特殊对齐

编辑>对齐>特殊对齐的选项为排列所选的元素提供了很大的灵活性。可选择元素对齐哪个点及对齐到什么：所绘制的临时线/弧或任何已有的线/边缘。

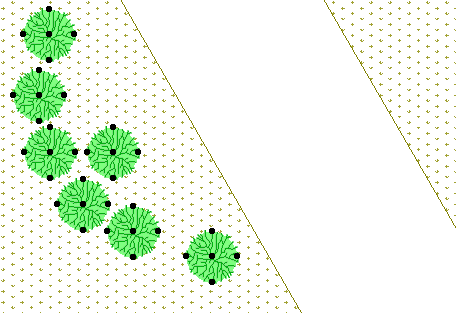

此例我们希望与花园小路的边缘对齐所选的树对象。

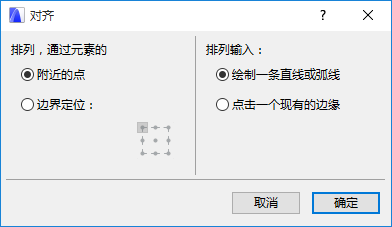

转到编辑>对齐>特殊对齐，并选择附近的点选项：每棵树将以其最接近小路的边界框点，沿着小路排列。

选择点击一条直线或元素边缘选项。

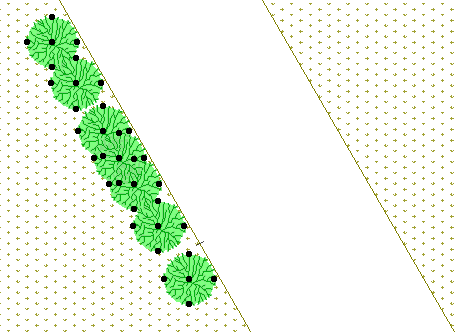

点击确定对话框，然后点击小路的边缘（这里是网面的边），这些树便沿着小路排列。
