调整元素的尺寸（放大或缩小）

可使用编辑>重塑>调整大小命令（也可通过标准工具栏选择），以数字或图形输入对所选元素进行扩大或缩小。

这个功能只可在平面图和3D窗口中使用，并且在剖面图/立面图、3D文档和详图/工作图窗口中只对2D图形元素生效。

调整大小对话框为调整墙/柱厚度、GDL对象、文本元素、箭头和标记，提供了附加的选项。

1. 1。选择要转变的元素并选择调整大小。

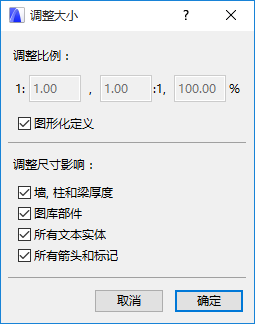

2. 在出现的对话框中，将数值输入到任意一个调整比例的字段（确认不勾选图形化定义复选框）。





   • 调整比例：使用三种方法中任意的一种方法定义想要的调整比例。（如果在一个字段中输入一个值，其它两个将自动填入。）
   • 调整墙、柱的厚度：调整墙、柱和梁的厚度及长度/高度。
   • 调整图库部件大小：调整任何选定的图库部件的大小。
   • 调整全部文本实体的大小：调整所有文本及标签大小。
   • 调整所有箭头和标记大小：修改所有箭头/标记的大小。
3. 3。点击确定。
4. 4。在窗口中点击，定义元素的哪个点或边缘应保持在其原来的位置，

要以图形方式执行操作：

1. 1。打开调整尺寸大小对话框。
2. 2。勾选图形化定义复选框。
3. 3。绘制一个转变矢量来定义所调整元素的调整比例和位置。
   注： 调整尺寸不影响组合的元素。要调整组合的元素，首先不把它们组合或选择暂停组合

   更多信息，参见组合元素。
