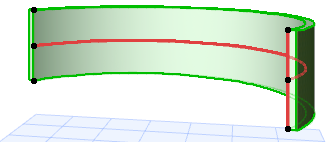

简单的突出拱顶：与平面图垂直

用这种方法放置一个拱形壳体截面，然后向上或向下突出它（与平面图垂直）。

这里的壳体截面始终是一个半圆（拱顶）。（以后可编辑该截面。）

在平面图中：

1. 激活壳体工具并选择带简单输入方法的突出几何方法。

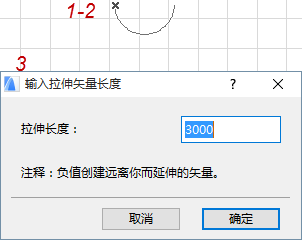

2. 在要放置壳体的位置上双击（一个临时截面出现）。它的底部标高取决于壳体设置中所设置的值。
3. 在出现的对话框中，输入壳体的突出长度。正数将向上突出壳体（朝向您），负数远离您延伸矢量。点击"确定"关闭对话框。





4. 移动光标来定义壳体的位置，然后点击定义其截面的宽度。





5. 壳体完成。
