自由定义截面的旋转壳体

1. 激活壳体工具并选择详细输入方法的旋转几何方法。





   在平面图中：

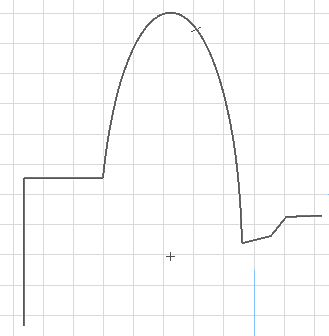

2. 用常用的多边形输入方法绘制壳体截面－一条多义线或一个闭合多边形。
3. 双击以完成多义线或多边形。

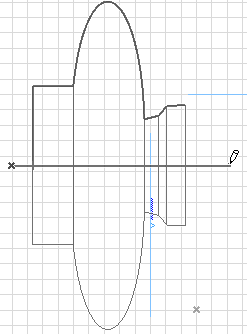

4. 点击两次来绘制旋转轴，虽然以后可编辑该轴，但最初放置的旋转轴始终与平面图垂直。

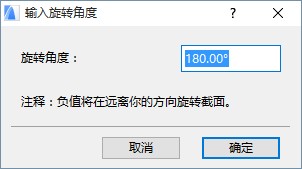

5. 在出现的对话框中，输入壳体的旋转角度。正数将朝向您旋转壳体，负数远离您旋转壳体。

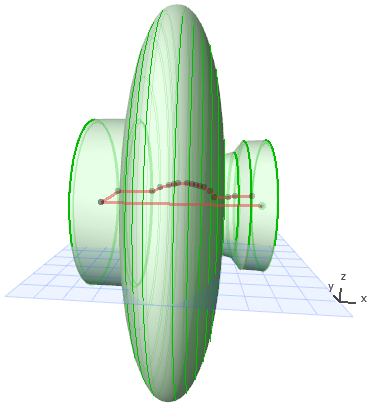

6. 点击确定以完成壳体，在3D中查看





在3D窗口中：

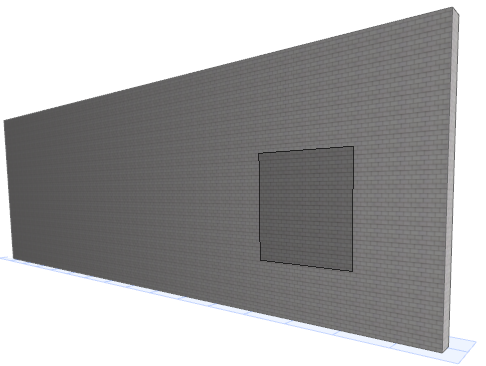

1. 选择输入平面。点击查找默认平面或选择另一个基于现有元素的输入平面。这是在上面绘制截面及其旋转轴的平面。
   • 如果在“空白空间”中点击，默认的输入平面处于壳体默认设置中所定义的基础标高上。
   • 要放置一个有现有元素的点或表面所定义的输入平面，在任何点及/或边缘或表面上点击来选择它：自动反馈（灰色正方形）显示潜在输入平面所处的位置。在得到想要的平面后，点击来让它出现。

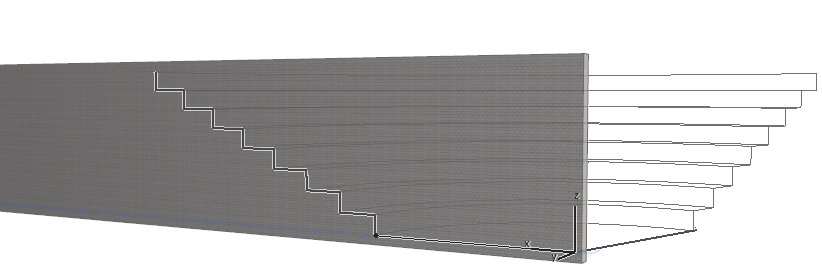

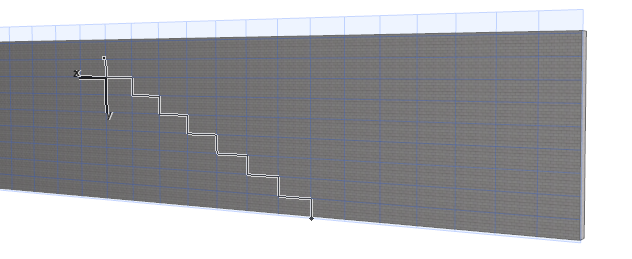

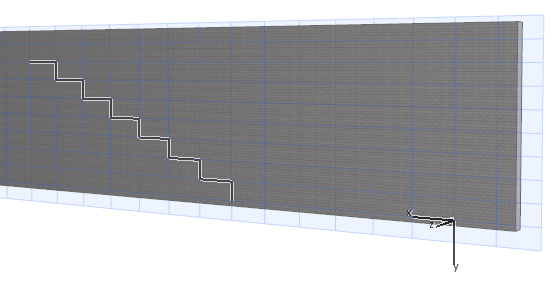

2. 用常用的多边形输入方法绘制壳体截面－一条多义线或一个闭合多边形
3. 完成该多边形。





4. 点击定义旋转轴的中心，
5. 移动光标来完成旋转轴（在3D视图中浏览，找出最佳的角度来看看反馈）。

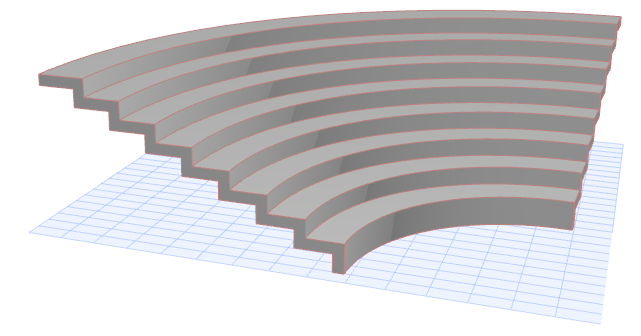

6. 壳体完成。
