规则拱形壳体

要用简单输入方法创建规则壳体，在两个平行平面上定义两个截面。使用这种输入方法：

• 第一个截面始终是一个拱形。
• 第二个截面始终是一条直线。

我们在这里将一个拱形规则壳体放到这面合成的墙顶上。

1. 选择壳体工具的规则几何方法及简单输入方法。





   在平面图中：

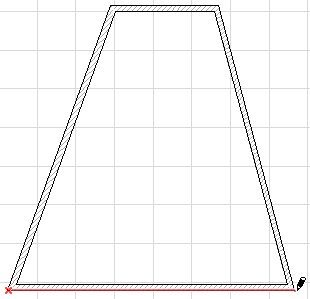

2. 点击较低墙段的每个端点来定义第一个拱形截面的宽度。

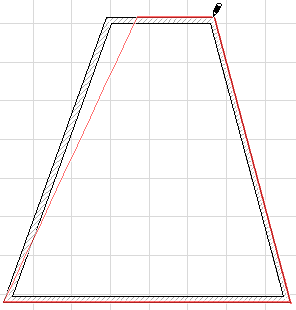

3. 将光标拖到对面的墙段，然后点击该墙的每个端点来定义第二个直线截面的宽度。

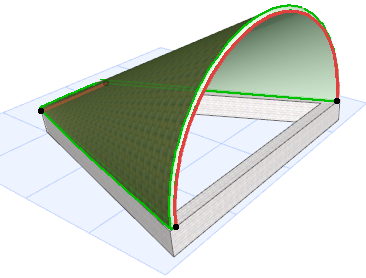

4. 规则拱形壳体完成。在3D中查看。





在3D窗口中：

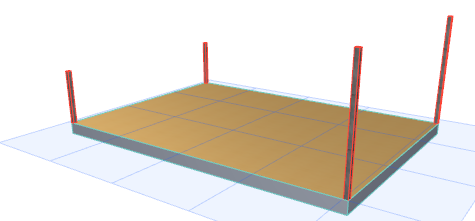

我们在这里将一个拱形规则壳体放到两对不同高度的柱顶上。

1. 选择壳体工具的规则几何方法及简单输入方法。

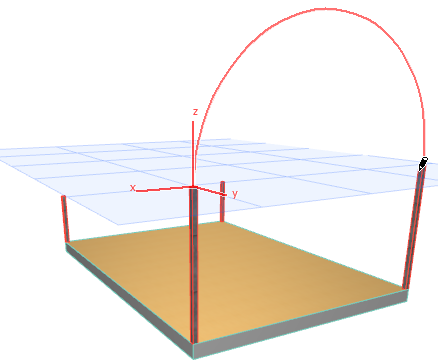

2. 点击这两根较高柱的每根柱来定义第一个拱形截面的宽度。

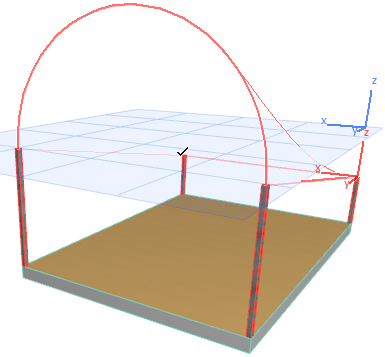

3. 将光标拖到对面较矮的柱，并点击每根柱来定义第二个直线截面的宽度。

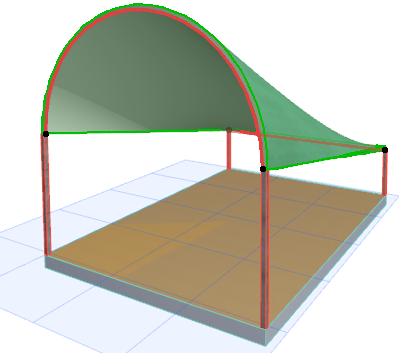

4. 规则拱形壳体完成。在3D中查看。
