突出壳体：波形遮蓬屋顶

1. 激活壳体工具并选择详细输入方法的突出几何方法。

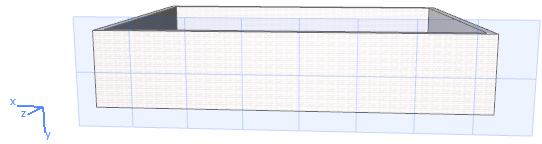

2. 在3D窗口中，点击表面或点击三个点来定义截面绘制的输入平面。

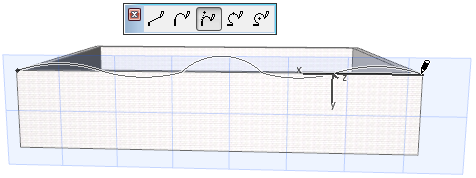

3. 在这种情况中是一条波形线，用弹出式小面板的选项绘制想要的截面。点击以完成。

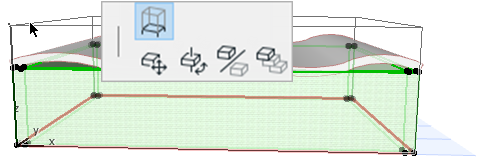

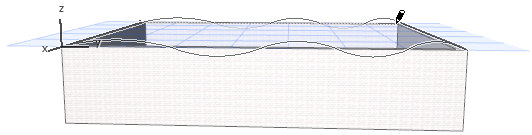

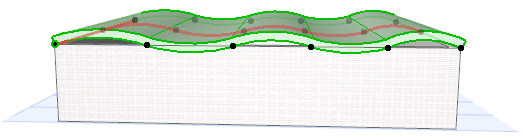

4. 下一步是突出截面：把它往回拉伸到远处的墙并点击进行放置。查看结果。









5. 提升墙的高度，使其与壳体相交，这样就可以把墙修剪到壳体。

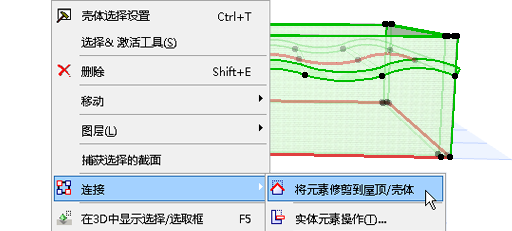

6. 选择要修剪的墙和壳体。从上下文菜单中，选择连接>将元素修剪到屋顶/壳体（也可从标准工具条中选择）。





   更多关于壳体连接的信息，参见将元素修剪到屋顶或壳体。

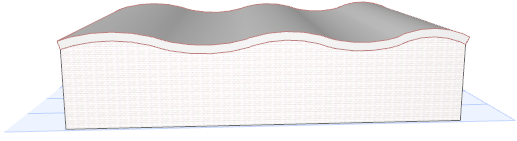

查看结果。
