旋转壳体：弧形三角合成屋顶

1. 在平面图上，激活壳体工具并选择带简单输入方法的旋转几何方法。





2. 创建一个45度角旋转的旋转壳体。





3. 在选定壳体时，从上下文菜单中选择定义壳体轮廓。
4. 如所示，定义一个要用来剪切壳体边缘的正方形轮廓。在3D中查看结果。













5. 回到平面图，镜像此壳体的拷贝。

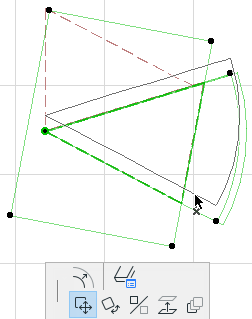

6. 移动第二个壳体，使其沿靠第一个壳体。

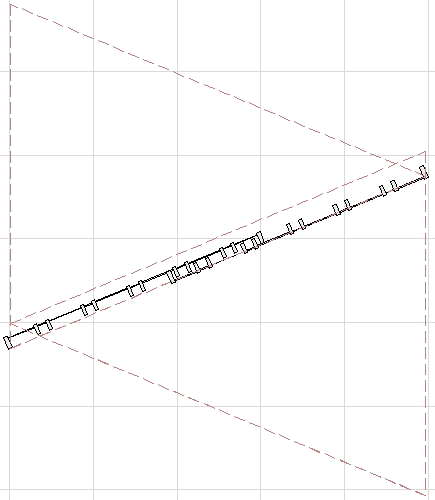

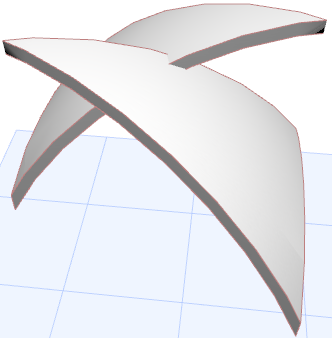

7. 在Y轴上稍微往上移动第二个壳体，使其稍微与第一个壳体重叠（这样，元素相互进行修剪就更容易）。在3D中查看

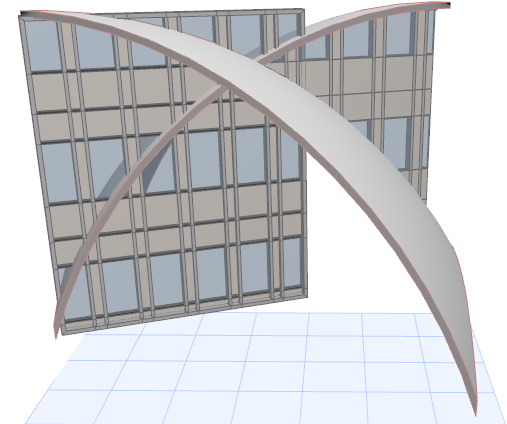

8. 返回到2D窗口，创建两个幕墙，每个都朝相反的方向，如所示在两个壳体之间延伸。





9. 在3D中查看。

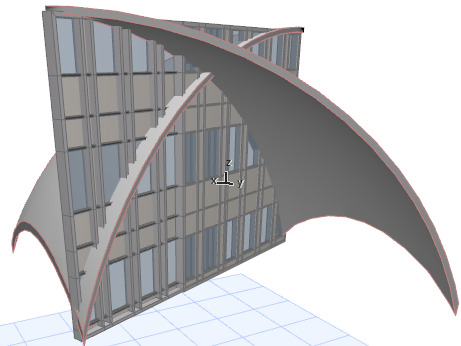

10. 将幕墙的位置编辑到合适的位置：提升幕墙，然后将其上角延伸到适当的高度。

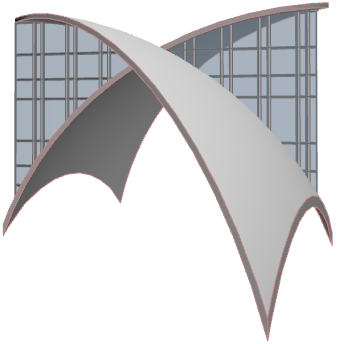

11. 现在依次选择每个幕墙，并按照这些步骤将其修剪到每个壳体来实现想要的几何形状。

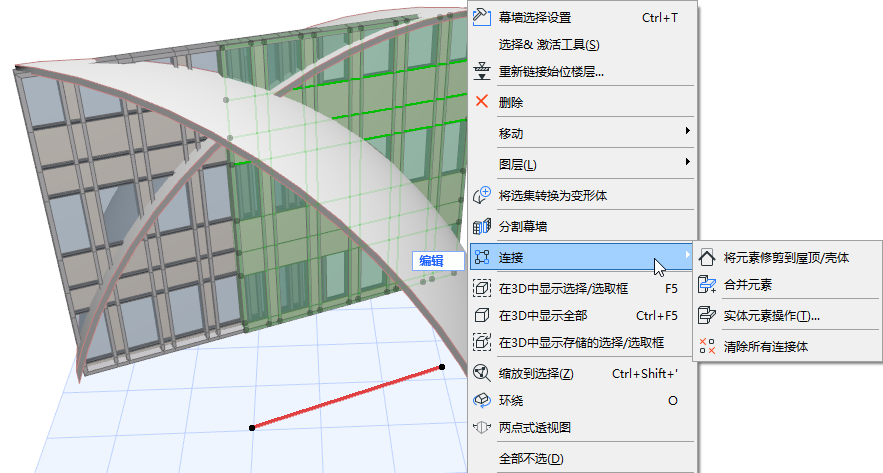

• 选择其中一个幕墙并使用连接>将元素修剪到屋顶/壳体命令（也可从标准工具条中选择）。





• 将所选幕墙修剪到这两个壳体的每个壳体。





• 现在选择另一个幕墙，并把它修剪到这两个壳体的每个壳体。

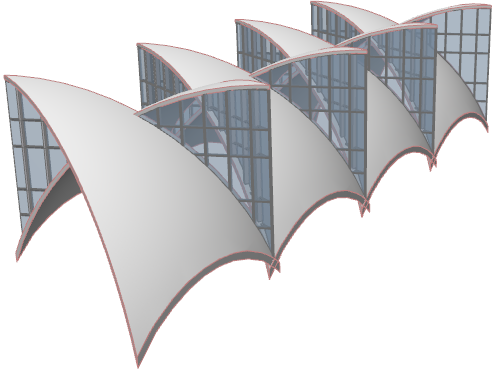

• 按需多重复制得出的结构。
