旋转壳体：在剖面图中定义轮廓

在这里，绘制几个其截面有共同端点的旋转壳体，但它们相互之间稍有偏移。

然后在剖面图窗口中，分别选择每个壳体并用矩形形状绘制其轮廓－使用渐进较小的矩形。结果是有几个重叠的壳体段，每个大小稍有不同。

1. 确保默认壳体的标高为0。

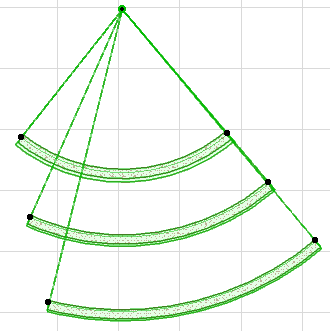

2. 如所示，在平面图上绘制第一个旋转壳体。





3. 用相同截面的起点多绘制两个旋转壳体，但每个都稍大并前一个开始偏移。

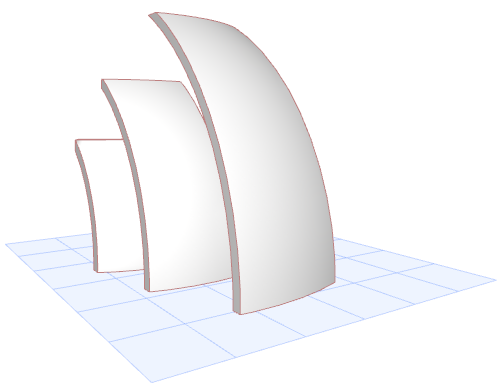

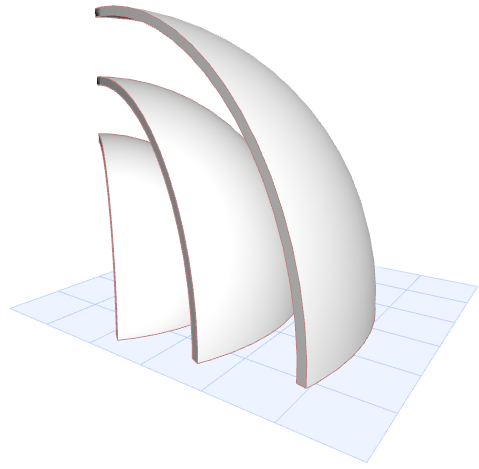

4. 在3D中查看结果。





5. 现在为这些壳体创建一个剖面图并打开剖面图窗口。

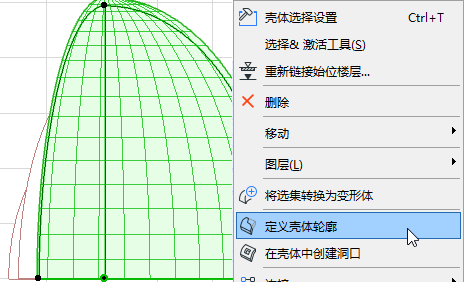

6. 选择离您最近的壳体。从上下文菜单中选择定义壳体轮廓。

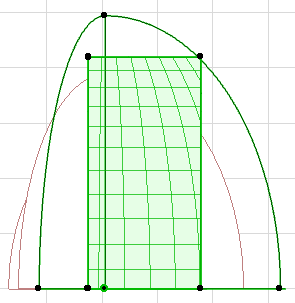

7. 将轮廓绘制为矩形，









8. 选择其它两个壳体并为它们定义矩形轮廓。





9. 在3D中查看结果并按需进行调试。
