在壳体中创建洞口

在平面图或剖面图窗口中：

  1. 在平面图或剖面图上选择任意壳体。

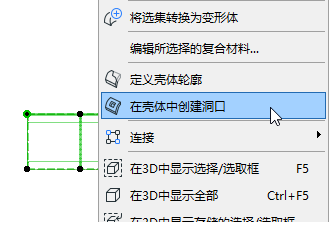

  2. 从上下文菜单选择在壳体中创建洞口。

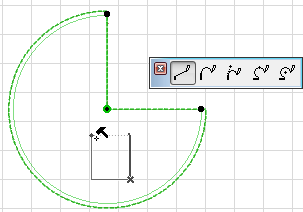

  3. 将想要的多边形绘制到壳体上（洞口的平面虽是平面图，但以后可进行编辑。)

    参见编辑壳体洞口。

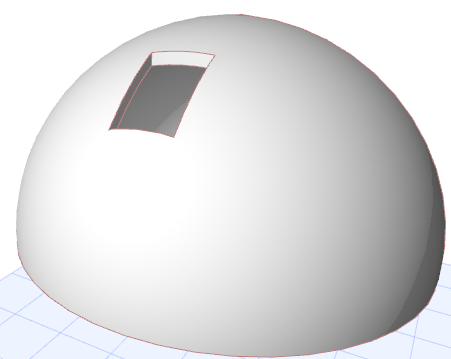

  4. 在3D视图中查看结果：


在3D窗口中：

  1. 选择壳体，
  2. 从上下文菜单选择在壳体中创建洞口。

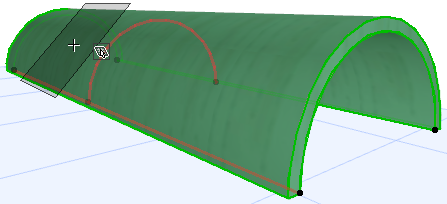

  3. 选择要绘制洞口的输入平面：用反馈选择想要的平面位置（在模型的任意位置选择平面；不需要是壳体的顶部）。

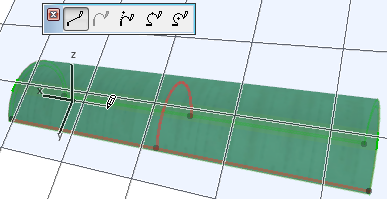

  4. 将想要的多边形绘制到输入平面上可以后进行编辑。

    参见编辑壳体洞口。

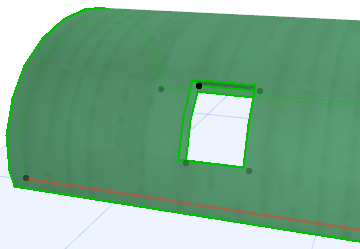

  5. 查看结果。


观看视频

在交互式清单中列出壳体洞口

壳体洞口的属性（如洞口表面和周长）可在交互式清单中列出。就像使用其它元素一样，对于计算壳体体积或表面时应该考虑的洞口大小，可设置个性设置（“计算规则”）。

更多说明，参见计算规则个性设置。
