定义壳体轮廓

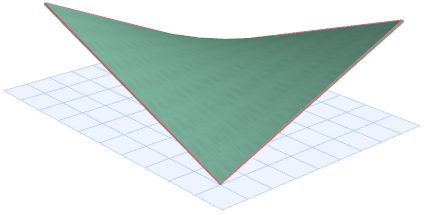

假设我们有和上面一样的一个规则壳体。

通过定义其轮廓，可将它或任何壳体几何图形修剪到想要的形状。

1. 转到平面图或剖面图窗口，
2. 选择壳体，

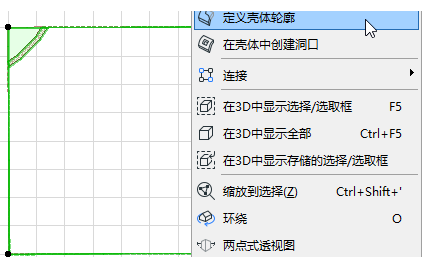

3. 从上下文菜单中选择定义壳体轮廓。

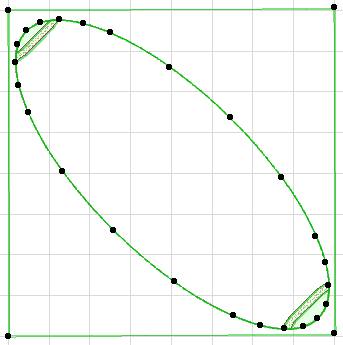

4. 绘制想要的多边形：这种情况是一个椭圆形 （或在现有的多边形上使用魔术棒）。

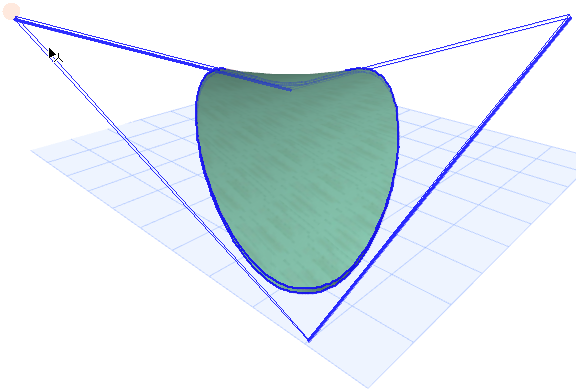

5. 点击以完成多边形，壳体被修剪。









   见编辑壳体轮廓多边形。
