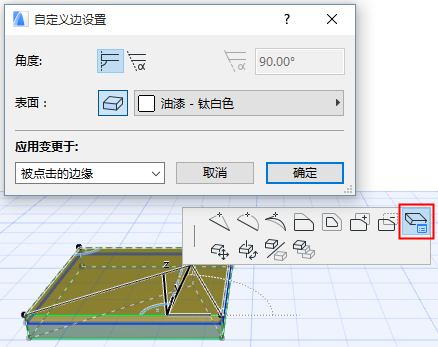

设置自定义板边缘角度和边界表面

自定义板边缘角度

角度：选择一个用于板边缘的角度 (垂直或自定义)。如果选择自定义，在右侧区域输入您想要的角度值。

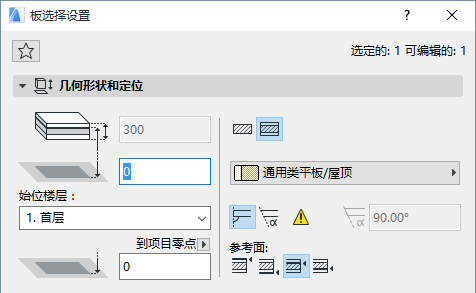

如果这里使用的边缘角度与默认的边缘角度（在板设置中设置）不同，板设置的几何形状和定位面板将显示已使用的自定义边缘角度。

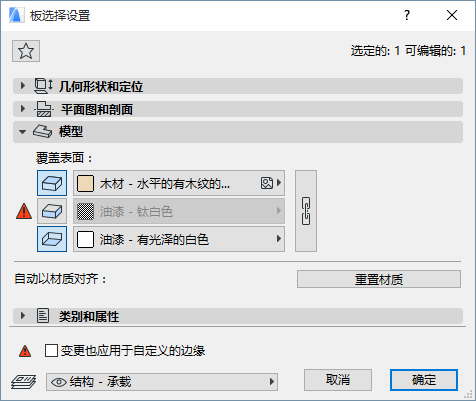

如果您在对话框仍处于打开状态时修改了板设置中的边缘角度设置，黄色补丁 (表示 “自定义边缘”)变成红色阴影。这意味着板的边缘角度要改变：您想把这个变更也应用于自定义角度的边缘吗？如果这样，勾选板设置底部的复选框（变更也应用于自定义的平面/边缘）。如果不勾选该复选框，自定义的边缘角度则保留所设置的方式。

自定义板边界表面：

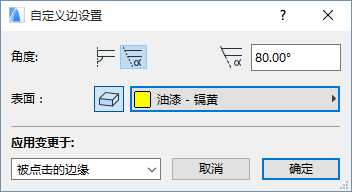

表面：点击表面覆盖按钮，然后 选择板边缘的自定义表面。

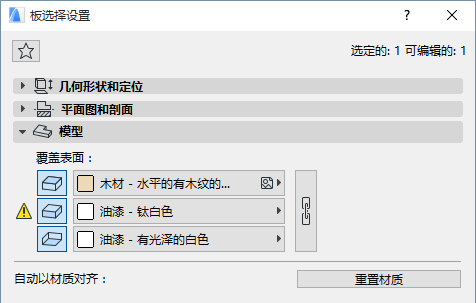

如果将这里的表面应用于与板设置（或建筑材料）的模型面板所定义的边界表面不同的任何边缘，模型面板将标明（用黄色补丁）已应用的自定义边界表面。

如果您在对话框仍处于打开状态时覆盖了板设置中的板边缘表面，黄色补丁 (表示 “自定义边缘”)变成红色阴影：这意味着板的常规边缘设置将发生改变：您想应用该覆盖到所有边缘， 也包括自定义边缘吗？

如果这样，勾选板设置底部的复选框（变更也应用于自定义的平面/边缘）。如果不勾选该复选框，自定义的边缘表面则保留所设置的方式。

应用变更

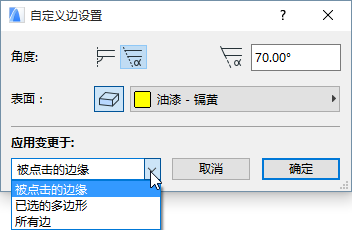

应用变更于：

• 当激活弹出式小面板时，被点击的边缘仅将下面（角度、表面）选择的选项应用于所点击的边缘。
• 已选的多边形仅将所选选项应用于板的边缘或洞口的边缘，这取决于所选的对象

  见下面的选择板洞口。

• 所有边将所选选项应用于板及其洞口的所有边缘（如果所选的板无洞口，则已选的多边形和所有边的效果是相同的）。

选择板洞口

自定义板洞口边缘或角度，您必须选择洞口而不是整个板。

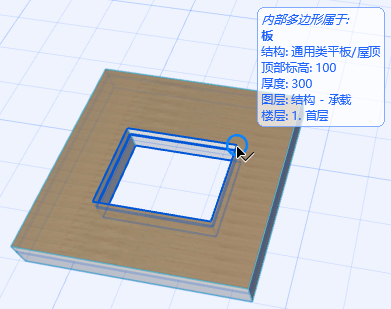

要确保选择了洞口，核实信息标签标注"内部多边形属于"所选板：

仅对洞口使用自定义的值，然后在弹出的应用中选择 已选的多边形。
