创建多边形墙

要定义自由形状的多边形墙体，在信息框中的“几何方式”里选择多边形墙。多边形墙可包含门或窗，对于变形墙，只可使用简单的填充（非复合材料）。


注： 如果多边形墙包含一个带面板的窗，您可以通过窗设置中的一个选项，设置面板的边缘跟随墙多边形（与墙多边形平行），或者保持与窗本身平行。

参见多边形墙中的木板。

按需要（在绘制连续墙的时候）用弹出式小面板的线段选项，绘制多边形墙的轮廓。直边和曲边都可以使用。

一旦闭合了多边形，就用锤子光标点击以完成墙。

也可以将一面常规的墙转换成一面多边形墙：选择墙，然后选择多边形墙的几何方法。



现在使用弹出式小面板命令，根据需要构建墙体的几何形状。



如果定义了一个边与自身相交的多边形，则会收到警告，但仍会绘制墙。

墙的边缘包括一条参考边（就像直墙的参考线一样）。

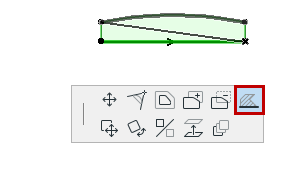

要使另一条边成为参考边，选择当前参考边的一个端点。弹出式小面板有一个可将参考边的端点移动到多边形墙其它节点的命令。

RefEdge2.png     RefEdge3.png

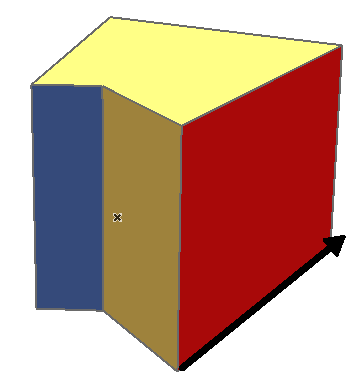

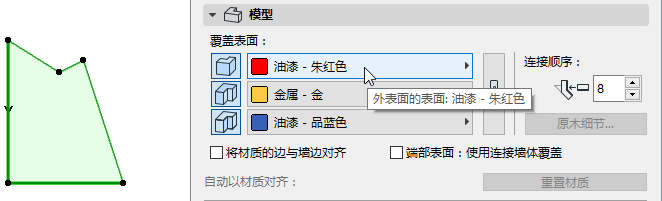

在墙设置的模型面板中覆盖多边形墙的表面时，将根据参考边的位置分配表面。

  • “外表面” 是参考边界表面；在此是红色。
  • “边界表面”分配给与参考边相邻的两个表面；在此是金色。
  • “内表面"表面分配给所有其它的边缘（参考边对面的边缘），在此是蓝色。



要编辑多边形墙，点击所选墙的节点和边缘，并使用弹出式小面板。

连接到其它普通墙时，墙多边形在默认下保持它们初始的轮廓。

更多信息，参见多边形墙角。
