网面的显示

网面结构

在平面图只显示网面的轮廓和脊线。

注： 远处楼层（如果它们在楼层而非始位楼层上显示）上的网面和板的平面图轮廓，使用在项目首选项>传统所设置的线型显示。

在3D中，基于在信息框 中选择的构造方法或网面设置，网面可以三种方式显示：


  • 仅表面
  • 包括边缘的表面
  • 实体主体

屋脊显示

在网面上有两种脊线类型：用户定义的和生成的脊线。每条生成的脊线与不同高度、还未与用户定义的脊线连接的两个网面点连接。

  • 用户定义的脊线永远显示。

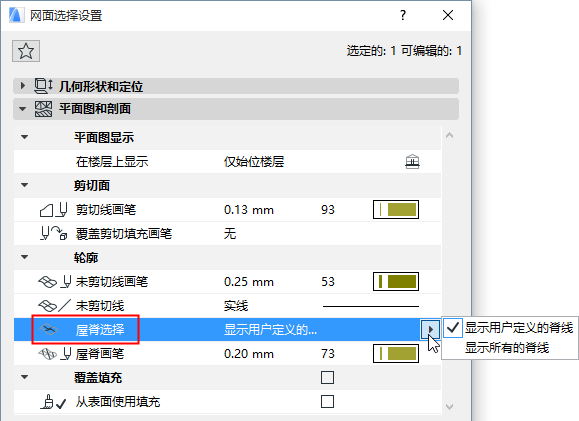

  • 显示所有脊线选项也会显示通过连接网面节点所生成的脊线。（这个控制项位于网面工具设置）。生成的脊线只在它们与不同标高的点连接时才显示。


3D 表现：

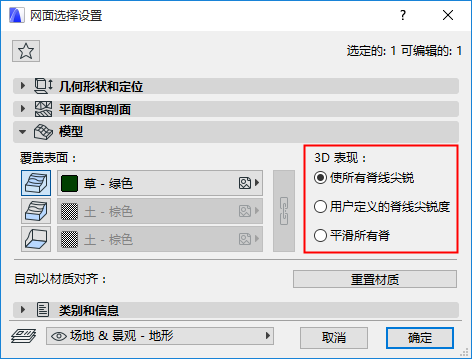

网面设置模型面板中的控制项定义了显示为平滑或尖锐的网面脊线。


  • 使所有脊线尖锐：在3D窗口中显示有尖锐连接三角形的网面。
  • 用户定义的脊线尖锐度：显示有尖锐连接用户自定义脊线的网面表面，并在其它地方有平滑连接表面的网面。
  • 平滑所有脊：显示有光滑链接表面的网面。

    如果选择平滑所有脊，则只有用户定义的脊线出现在3D视图。
