在剖面图中显示区域

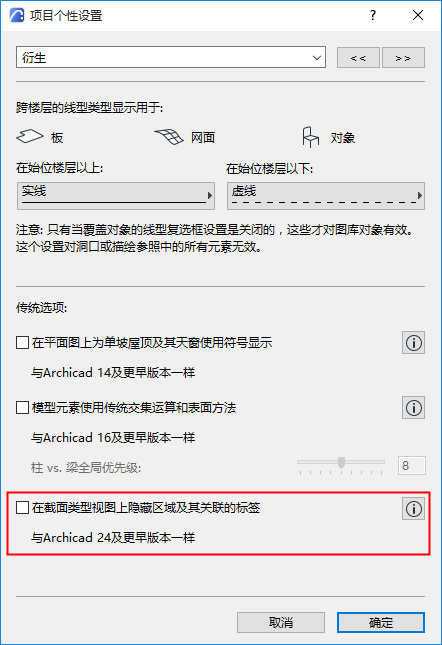

对于区域显示中的更新逻辑：确保选项 > 项目首选项 > 旧版中的复选框处于关闭状态。

在 Archicad 25 或更早版本中打开项目时，默认情况下会启用此复选框。



区域的默认显示



剪切剖面显示

未剪切剖面显示

平面图（符号）

类别颜色

类别颜色

剖面图/立面图/室内立面图

类别颜色

表面

3D文档

类别颜色

表面

3D 窗口 + 剖切

表面

表面

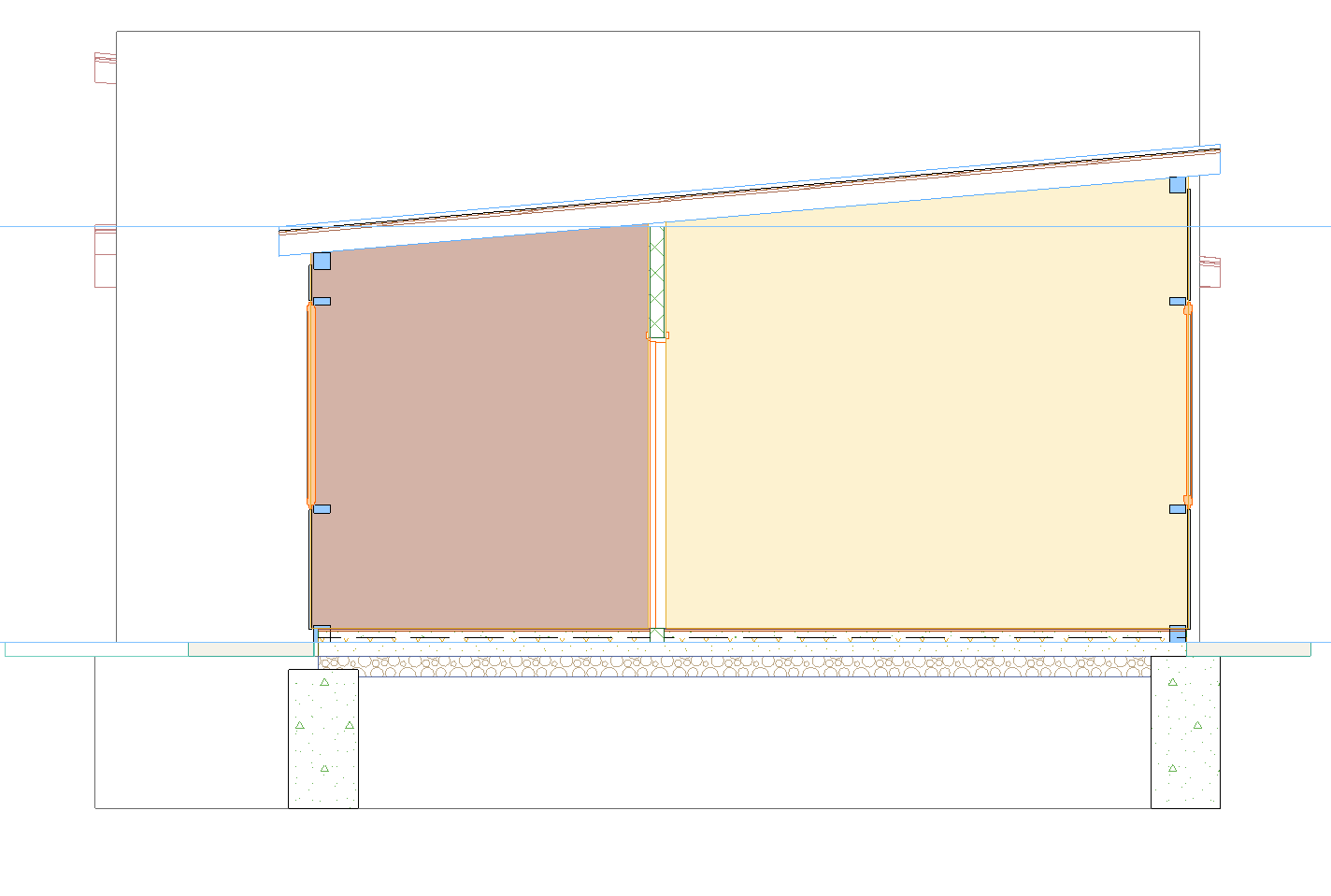

图 1. 剖面图——剪切默认（类别颜色）
图 2. 立面图——未剪切默认（表面）

设置剖面图中剪切区域的透明度

如果剖面图中有剪切区域，则可以通过将其表面透射率参数至少设置为50来使其完全透明。

如果透射率参数为 49 或以下，则该区域是不透明的。

在透明区域中，将显示对象的轮廓，但不影响其颜色。

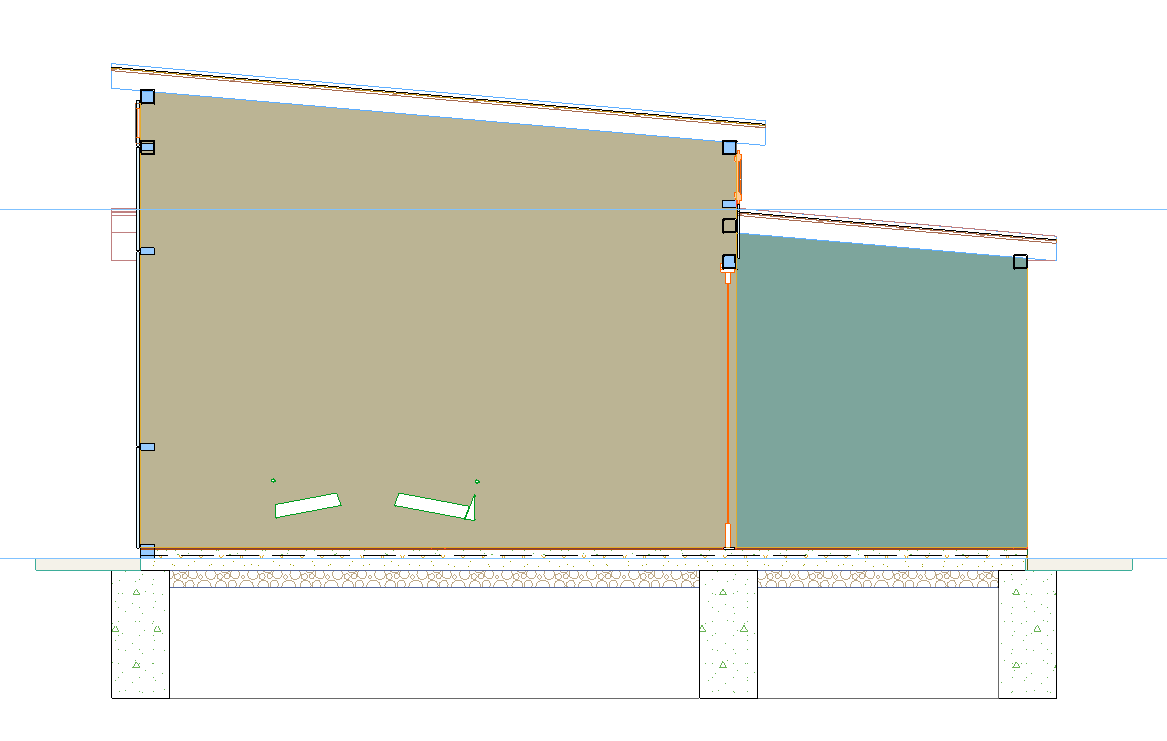

图 3. 不透明区域（透射率值低于50）

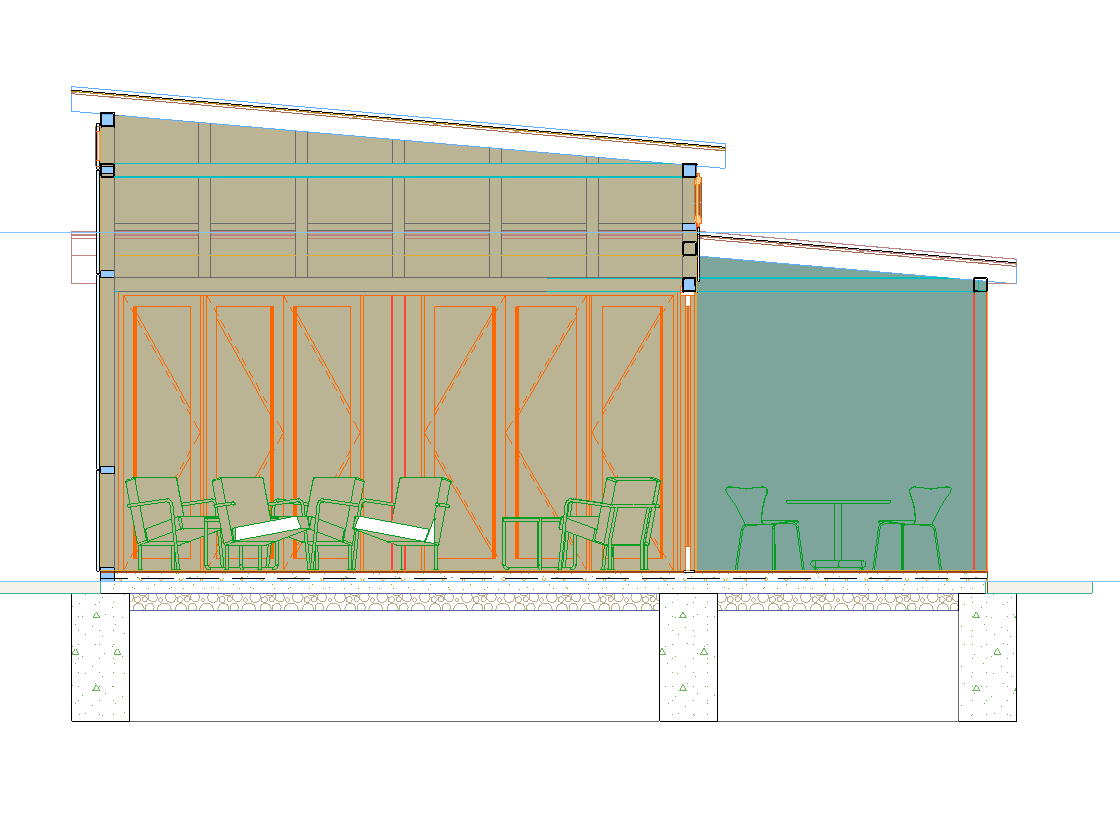

图 4. 透明区（透射率值高于50）

设置未剪切区域的透明度

如果您有一个未剪切的区域（例如在立面或 3D 视图中），您可以使用表面透射率参数调整其透明度。

任何大于 0 的值都会使区域变得透明，但透明度级别取决于透射率值（更高的透射率值会使区域越来越透明）。

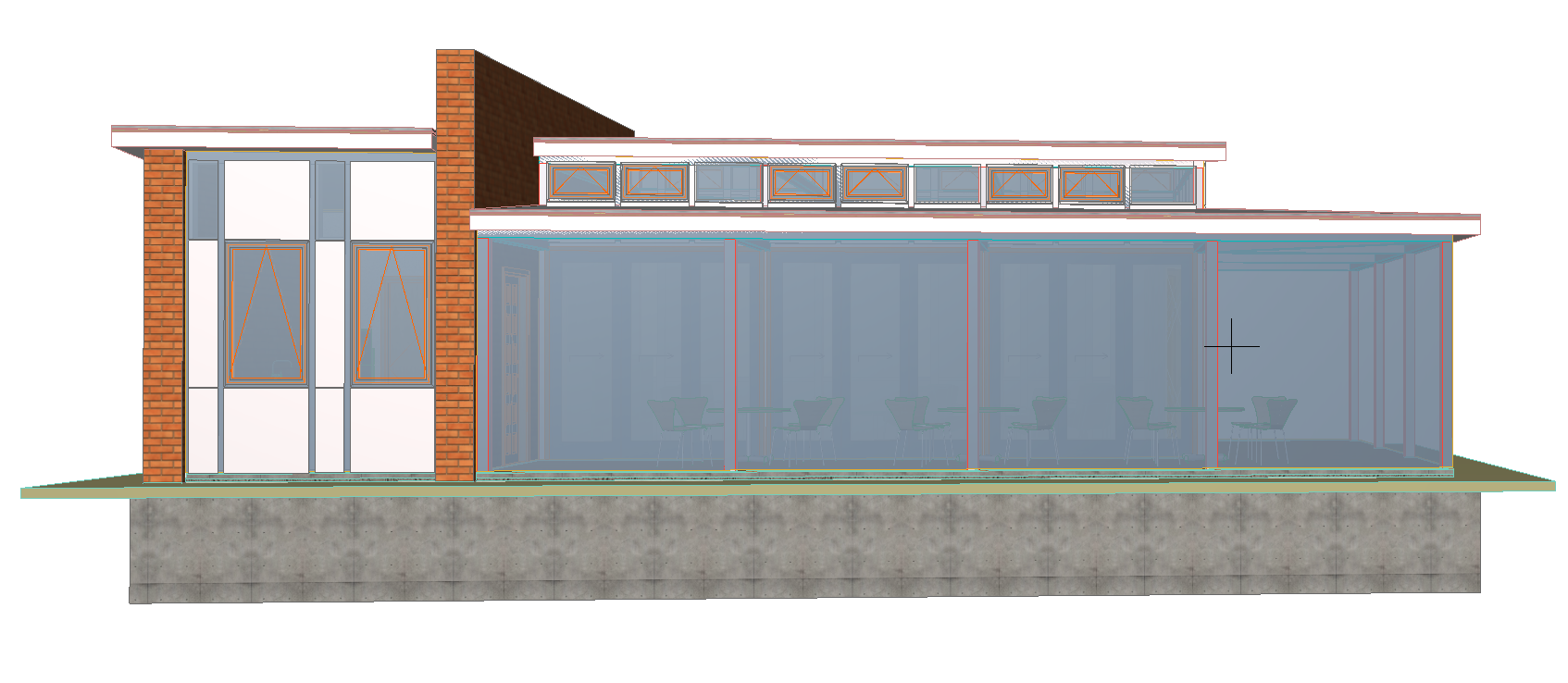

图 5. 未剪切区域——高表面透射率值

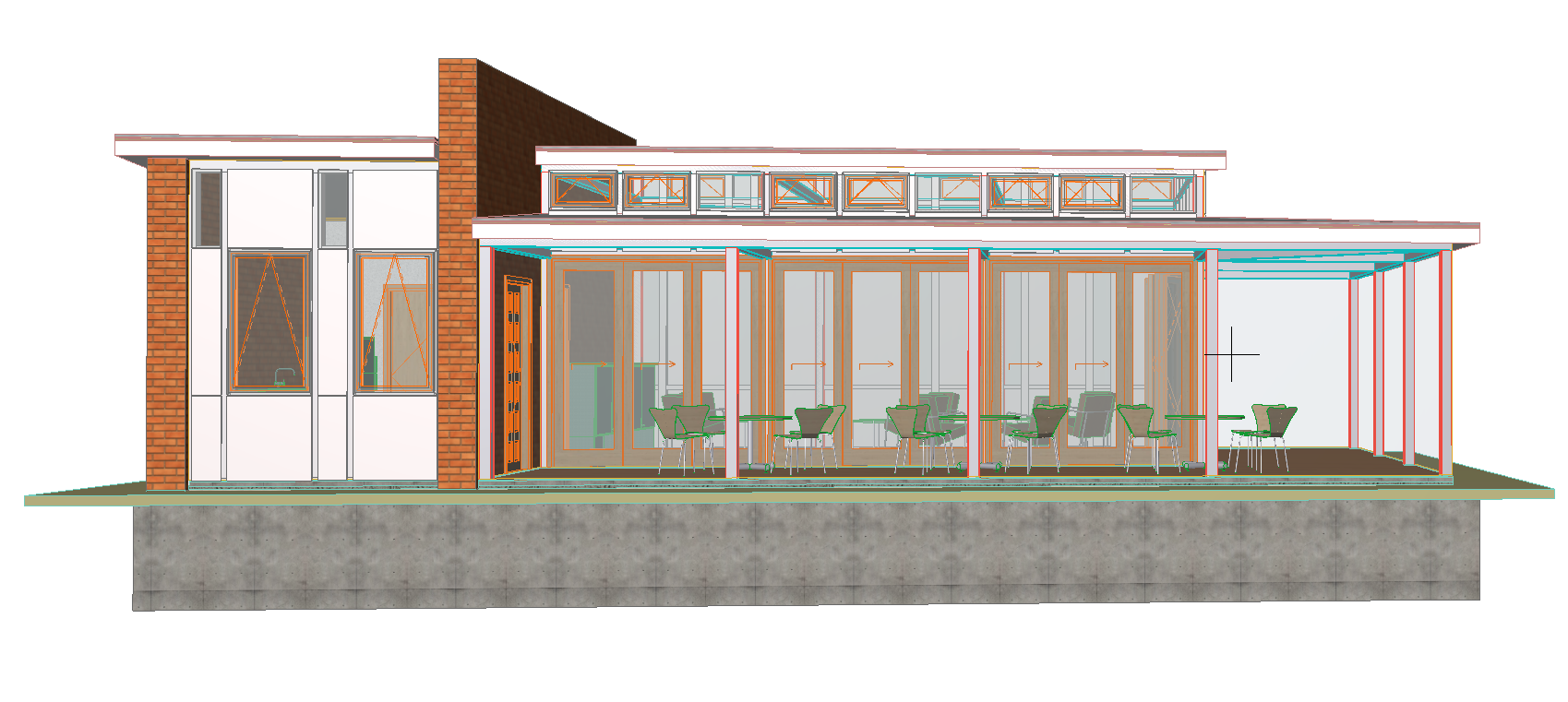

图 6. 未剪切区域——低表面透射率值

设置区域的表面透射率

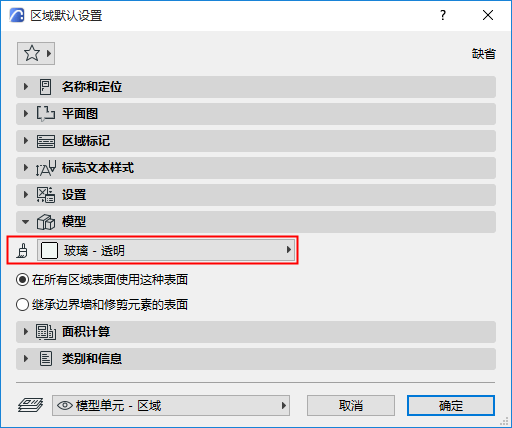

  1. 选择区域并打开区域设置
  2. 在模型面板中，检查表面的名称。

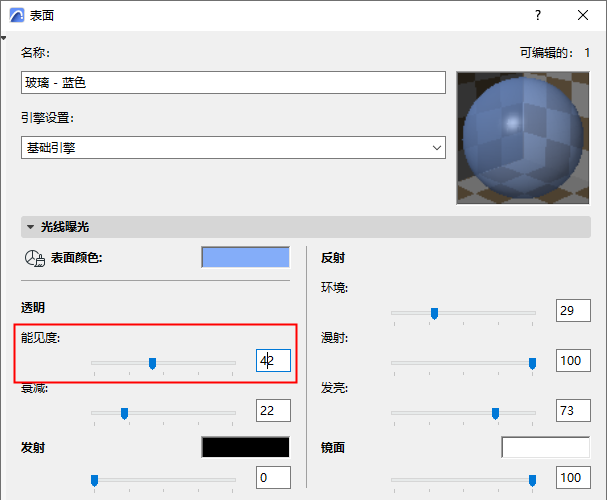

  3. 转到选项 > 元素属性 > 表面以调整透射率级别：


相关主题

编辑区域多边形
