在平面图中创建幕墙

  1. 激活幕墙工具。

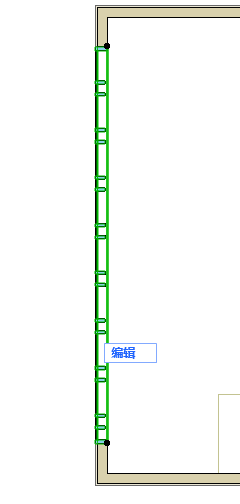

  2. 从信息框中选择多义线-单一几何方法。

  3. 绘制表示幕墙长度的参考线。
    注： 如果您的方案内包含一个固定大小的栅格式样，重影反馈和铅笔/捕捉点则表示下一个需要完成的式样单元。


  4. 点击以完成参考线。

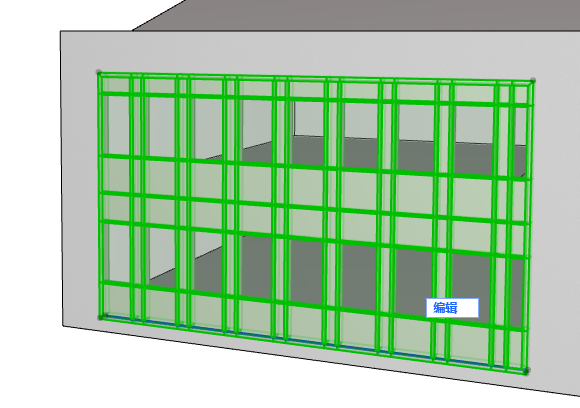

  5. 在3D窗口中查看结果。



连续幕墙

使用连续几何方法创建一个多单元幕墙。参考线为多义线。


  • 就每个单元而言，您可以设置一个独立的方案并附上不同的式样 - 在编辑模式中。
  • 框架通常会放置在两个相邻单元的连接部分。这样的一个框架无法删除（如果需要，可通过选择编辑模式的框架并调整框架设置的类型，设置其类型不可视）。
