从倾斜的输入平面突出幕墙
在3D窗口中，您可以定义任意输入平面。
参见3D窗口中的幕墙输入平面。

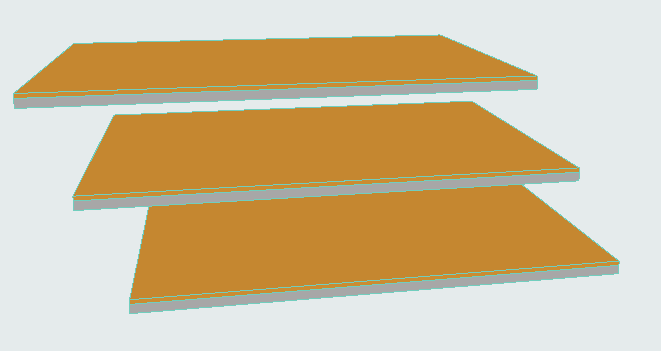

考虑下面3D的模型：
假定您想绘制的幕墙，是在建筑形状对应的输入平面垂直突出。您需要一个垂直于建筑斜面的输入平面。
- 激活幕墙工具并选择单一几何方法及常规矢量输入平面方法：

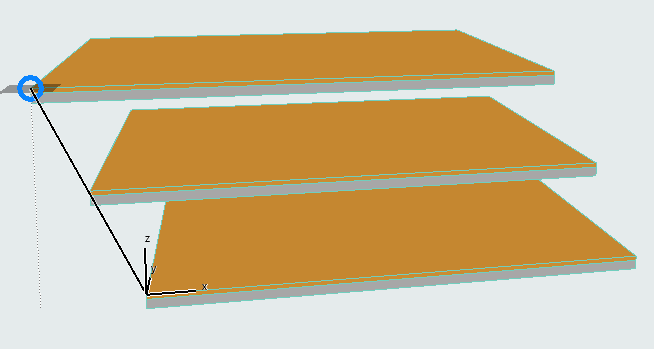

- 在3D窗口中，绘制对应于建筑倾斜形状的常规矢量（输入平面要与此矢量垂直）。我们在此绘制连接顶部和底部板角的矢量：

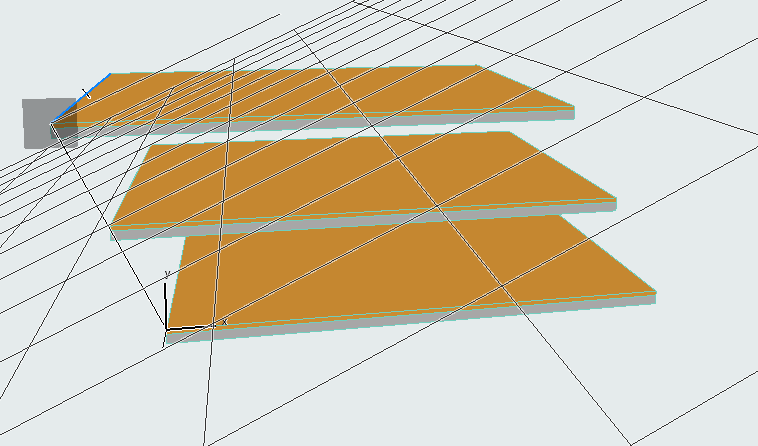

- 出现一个与矢量垂直的输入平面。
- 在任何位置点击以放置输入平面。

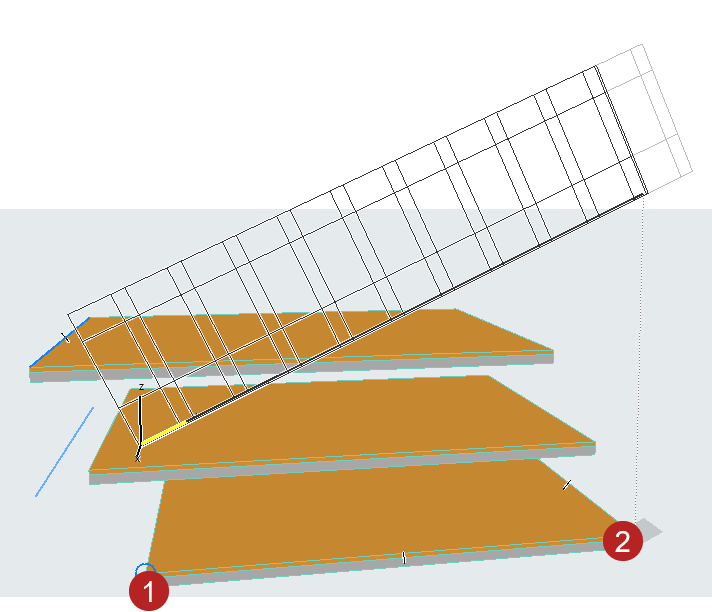

- 现在准备绘制输入线。输入线（如生成线所示）被限制，并且垂直于输入平面进行投影。在您希望幕墙开始和结束的位置，点击两个点：我们的情况是在板任意的前两个角上。

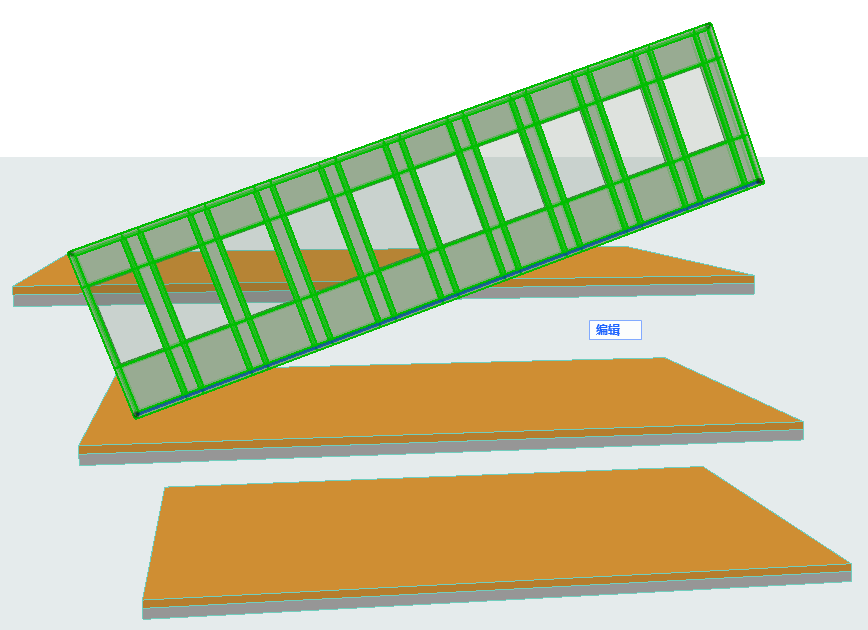

- 此时出现了一个幕墙，但您仍然需要编辑清单栅格。选择幕墙并转入编辑模式。

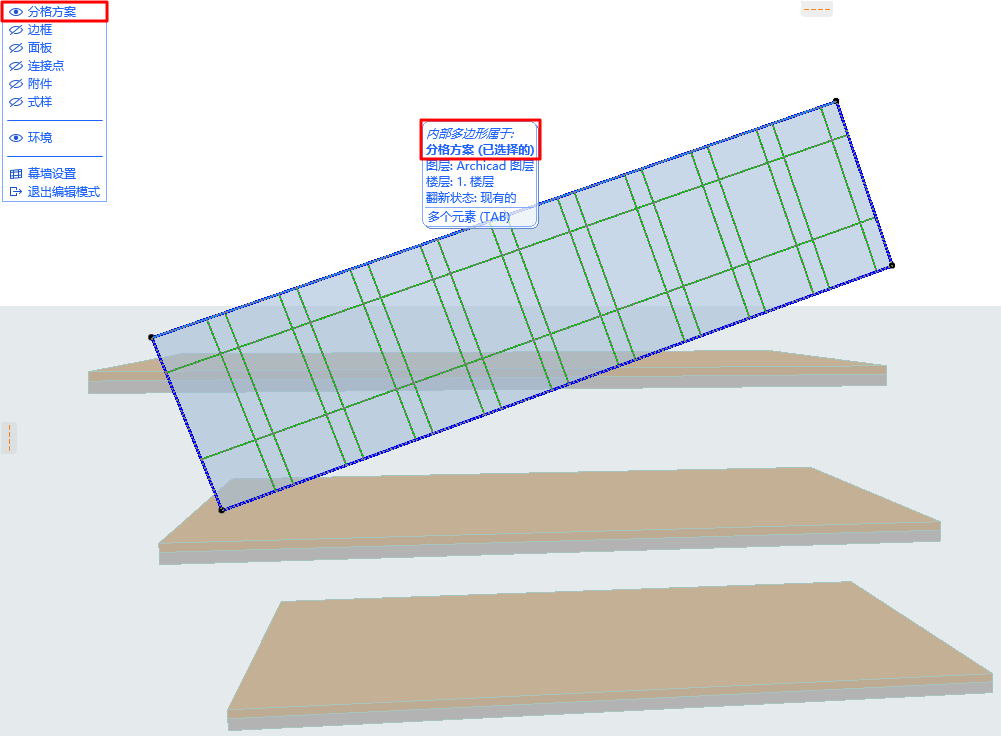

- 在编辑模式下，关闭除清单栅格以外的所有东西。

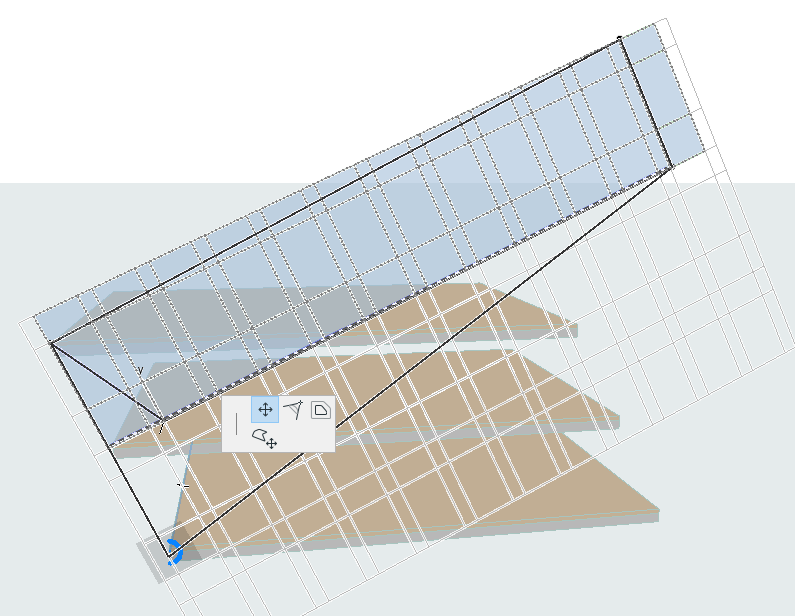

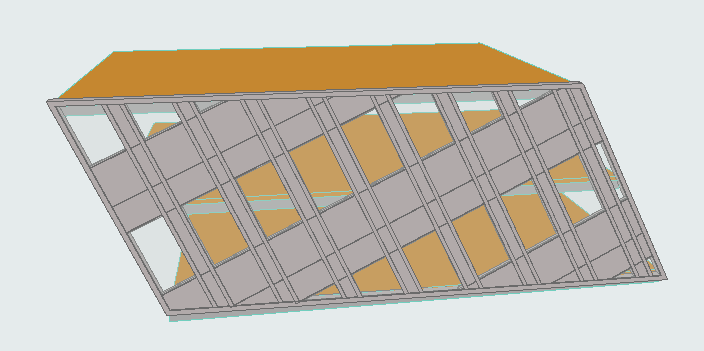

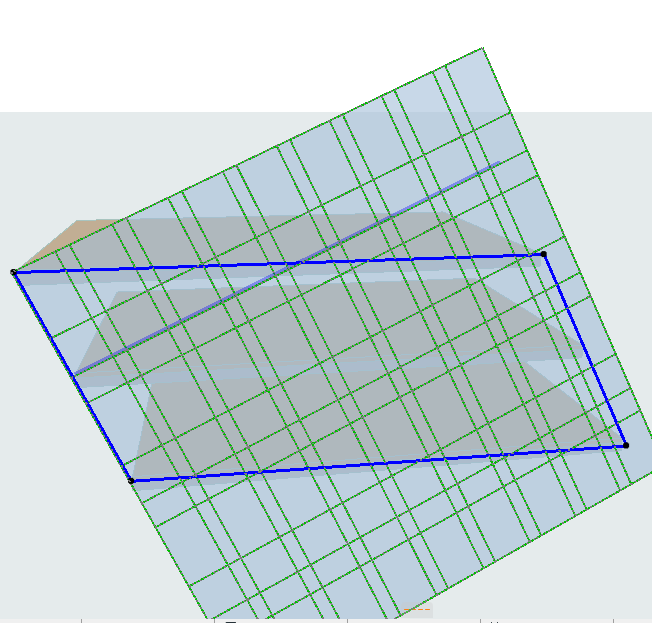

- 将清单栅格多边形的角拖动到合适的位置，即移到板的顶部和底部前角上。（要拖动多边形，请确保选择清单栅格的内部多边形。）
