斜踏板类型

在楼梯设置—几何形状和定位面板:

1. 从弹出式对话框中选择踏面相同的斜踏步的四种类型之一：单点、双点、主线，和辅助步行线。

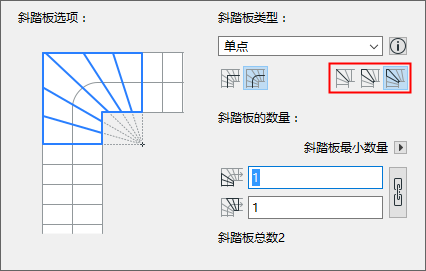

2. 单击三个图标之一，设置如何在转折点（斜踏步轴与步行线线相交处）分配踏步板：





• 踢面板：在转折点放置一个踢面板
• 对称踏面：踏步板在转折点对分
• 不对称踏面：踏步板的放置不受限制

请参见以下注解：

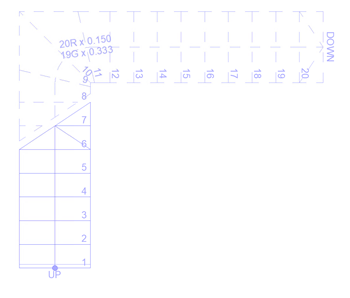

图 1. 斜踏板类型：辅助的步行线转折点：踢面板

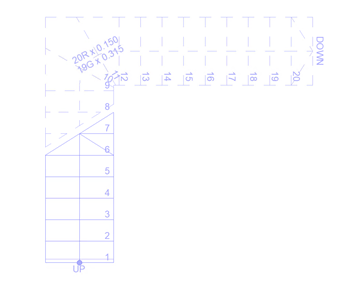

图 2. 斜踏板类型：辅助的步行线转折点：对称踏面

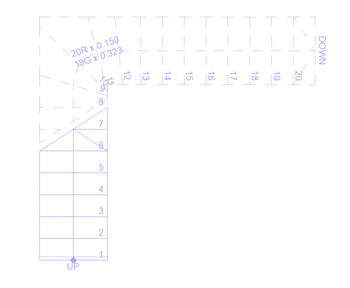

图 3. 斜踏板类型：辅助的步行线转折点：不对称踏面

斜踏步单元

如果需要斜踏步单元，那么行走线的斜踏步部分的中点就应当被考虑为斜踏步的起点。

• 平分线结构应该穿过这个点并垂直于行走线。
• 平等踏板是从该点开始测量的。
• 变截面踏步板最小宽度可从该点在内边上的投影位置处开始测量。
