梁式平台构造

如果您为平台选择一种梁构造类型，则这些设置可用。

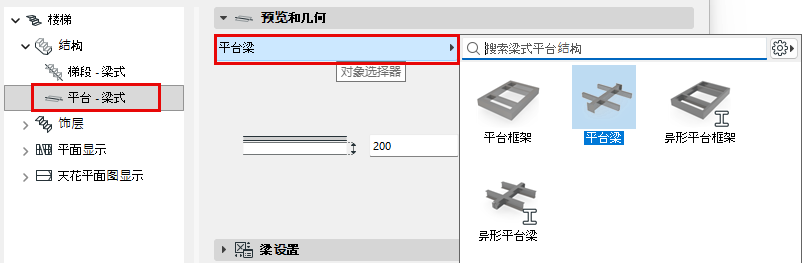

为楼梯选择一个平台支撑结构，可以是梁类型或框架类型。截面平台组件也可用。



在以下面板，设置所选构造。



一级和二级平台梁

  • 一级平台梁 将自动连接梯段梁，如梯段构造设置所定义。

    参见楼梯 尾段和连接。

  • 二级（附加）梁 可被添加至平台，并平行于平台侧边。次梁不会自动连接梯段梁。

    更多信息，参见添加/编辑次梁。

    SecondaryEx1.png   SecondaryEx2.png

    带有主梁和次梁的平台

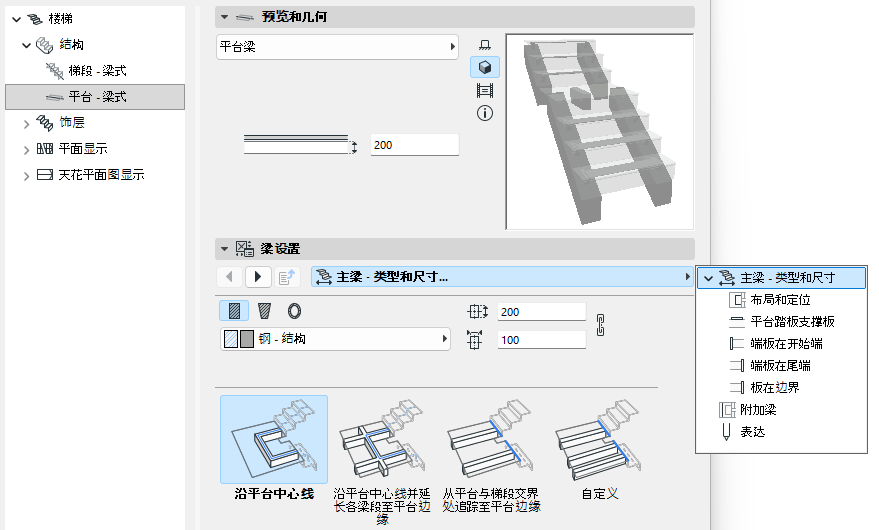

主梁一般都按照楼梯中心线设置，但您也可以选择一种不同的梁路径（选择主梁 - 类型和标注标签页）:

主梁位置
图 1. 沿着中心线
图 2. 起始段/尾端在边界处结束
图 3. 沿着中心线-扩展至边界
图 4. 沿着中心线-扩展至边界

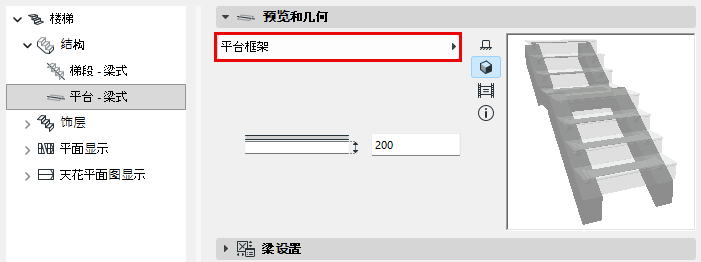

平台框架（主梁）

您可以选择一个框架以支撑楼梯平台。与其他主梁一样，平台框架组件自动连接梯段支撑，如梯段构造设置定义。

参见楼梯 尾段和连接。

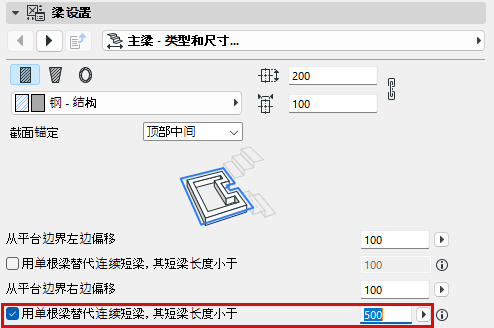

使用“梁设置”来配置所选的休息平台框架：


  • 默认情况下，平台框架遵循平台轮廓。
  • 然而，您可以使用梁设置以调整框架外轮廓线，在自动生成平台框架时，忽略部分过短的平台外轮廓线段：


    LandingFrame3D_1.png     LandingFrame3D_2.png

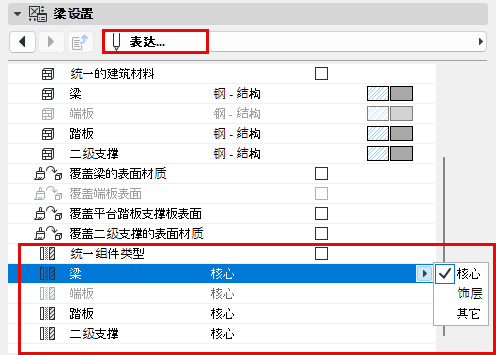

将组件定义为核心层/饰面层/其他

在“设置”对话框的“表现”部分：将构件设置为核心层/饰面层/其他。（若要单独设置各个部件，请取消勾选“统一的组件类型”。）

以此方式定义组件类型，使您能够通过“复合层部分结构”控制其显示状态。例如，若要显示纯结构协调视图，可将视图的“复合层部分结构”设置为“仅核心层”。这将隐藏定义为“饰面层”或“其他”的楼梯组件。

基于三维模型的视图（例如剖面图）支持楼梯组件的“复合层部分结构显示”。在平面图和天花反射图中，楼梯以符号形式显示，不受“复合层部分结构显示”的影响。
注： 对于截面组件，请在截面管理器中设置其类型。


自定义平台梁（主梁）

当位于平台下方与平台上方的楼梯梯段使用的梁数目不同时，使用此功能。(在编辑模式中，您可以分别为每个梯段构造定义梁。)

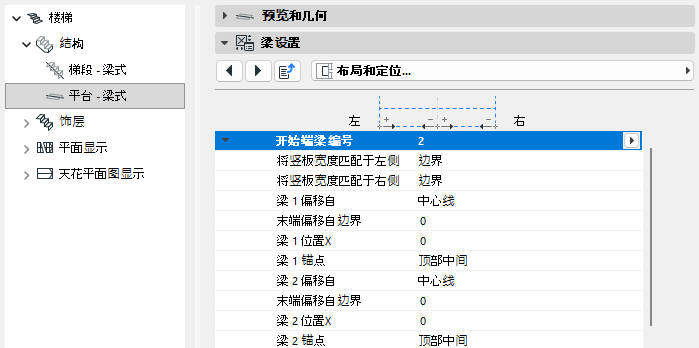

要放置自定义平台梁：

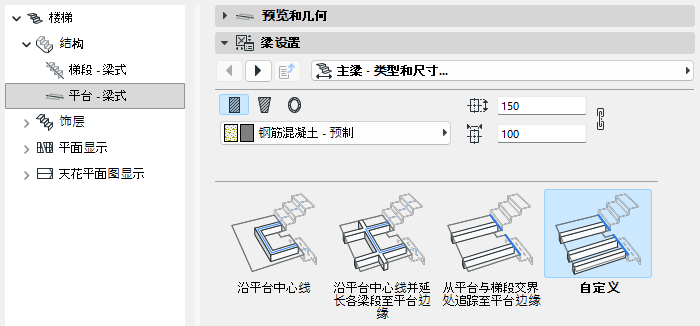

  1. 从梁设置页面选择一种自定义设置（主梁 - 类型和标注标签页）。

  2. 转换到放置和定位标签页。
  3. 输入要放置的梁数目。
  4. 输入自定义平台梁的位置和偏移值。


由于这些自定义梁是主梁，它们可以连接梯段支撑。



添加/编辑次梁

为添加附加（二级）梁，您必须使用编辑模式。(次梁必须定位到已有平台，这就意味着次梁必须添加到已创建并被选中的楼梯中。)

  1. 选择楼梯并进入编辑模式。
  2. 选择平台结构，并打开构造设置。
  3. 在梁组件设置面板中，打开附加梁 标签。
  4. 选中 启用次梁 (如果还未被选中)。

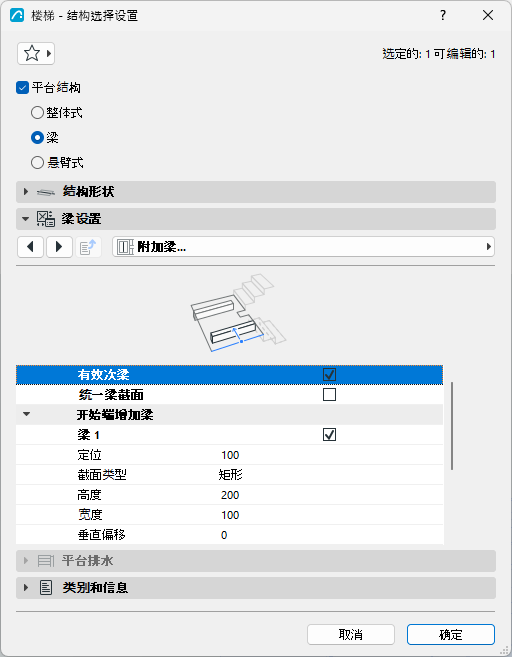

    图 5. 在编辑模式中添加次梁

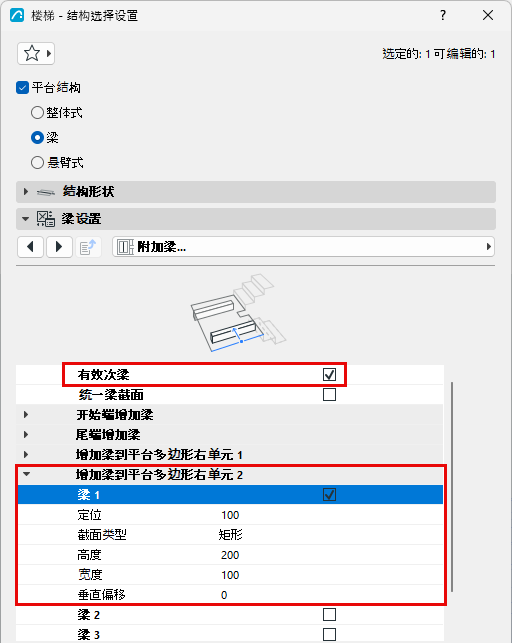

  5. 使用复选框和设置，对平台添加一个或多个单元添加次梁。


放置次梁。在编辑模式，使用可编辑的热点，按需要拉伸并移动它们。

SecondaryBeam3D_edit.png   SecondaryBeam3D_edit2.png

在编辑模式中图形化修改次梁

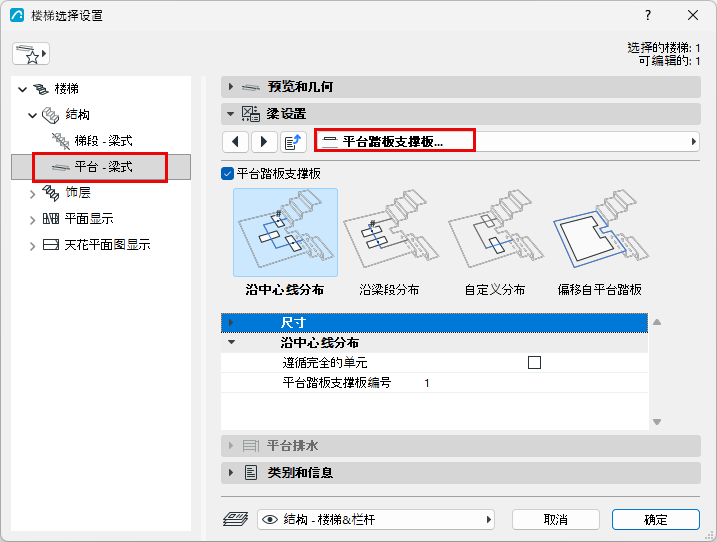

在梁平台添加踏步板


图 6. 梁平台上的踏步板
