关于栏杆工具

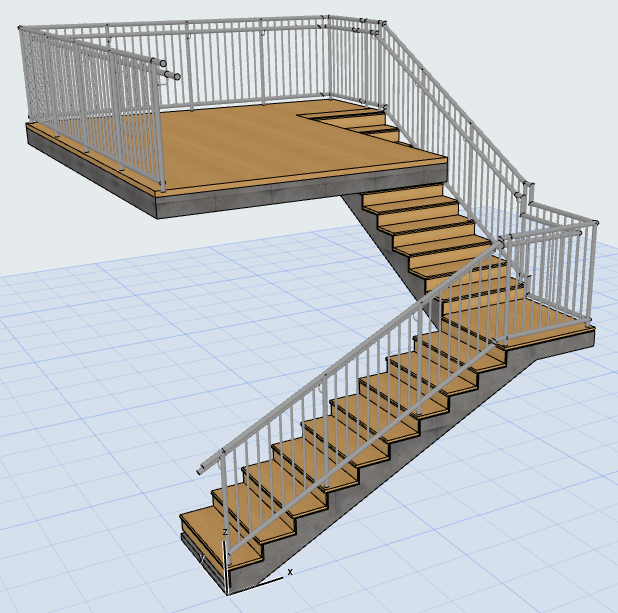

栏杆工具，帮助您创建任何典型的或独特的栏杆，它也是一种3D建筑元素。栏杆可与以下3D元素相关联：楼梯、板、墙、屋顶和网面

栏杆的创建与绘制多义线相似，并由 节点 和 单元组成。在平面图上，栏杆交互与多义线的交互类似。

交互模式编辑器，帮助您为每个单元配置一种特定的栏杆样式。

与楼梯和幕墙相同，栏杆工具由主要单元布置方案和其他相关组件构成：各种立柱、下横档、及/或面板。这些是使用建筑材料及/或自定义截面的GDL组件。



栏杆组件

  • 顶部横杆位于分段顶部。
  • 下横档可包含多达2个扶手，每个扶手在下横档的两侧可以数量翻倍。(两个扶手可以有不同的横截面)。
  • 下横档通常是水平元素。您可以偏移它们，与栏杆单元垂直，或给它们设置任何高度。每个下横档的横截面可不同。
  • 所有 水平元素(上横档、扶手、下横档) 相互之间可以添加连接和末端。
  • 您可以对单元方案添加多个内立柱 。
  • 竖杆 是单元样式中的一种排布模式
  • 面板 可填充上横档、下横档、内立柱或单元边界之间的区域。
  • 对于面板和立柱，您不仅可以选择内置GDL组件，还可以选择使用预定义的栏杆子类型保存的自定义组件。

栏杆显示

模型视图选项提供了三个细节等级（填充、简化和示意性），以在剖面图/立面图、3D和3D文档窗口显示和输出栏杆。

参见扶手选项。
