放置关联栏杆

默认情况下，设置一个新栏杆与其他模型元素关联。Archicad栏杆可与一个或更多楼梯、板、墙、屋顶或网面关联。



这意味着，如果任何元素几何形状被修改（如您放置栏杆的楼梯），相关的栏杆几何形状将与其一起修改。如果您删除关联元素，栏杆也将被删除。

您可以将栏杆与以下元素相关联：

  • 楼梯（栏杆与楼梯边界相关联的栏杆）
  • 板或屋顶的参考面
  • 墙的参考线
  • 网面的节点和屋脊（例如，围栏）




    栏杆与3D模型元素关联

    参见下面的例子：

与楼梯关联的栏杆

  1. 从工具箱或信息框中激活栏杆工具。

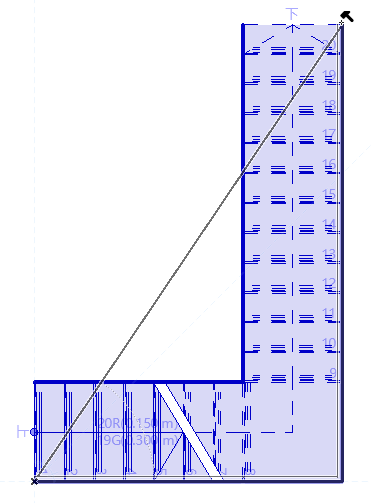

  2. 点击楼梯边界线的两端，在创建关联栏杆是边界线将高亮显示。

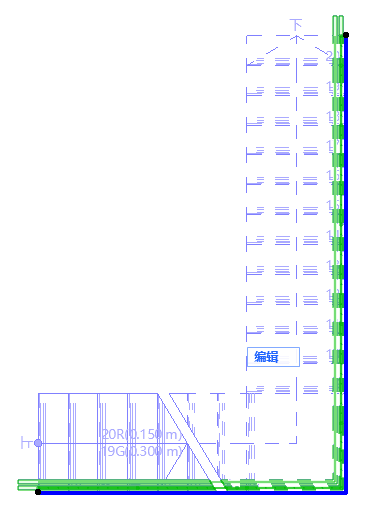

  3. 双击，完成与楼梯关联的栏杆。栏杆将自动遵循楼梯边界线（曲线/直边缘、插入/删除节点）的改变。


    与楼梯关联的栏杆

自动对新楼梯添加栏杆

放置楼梯前，您可以选择自动对其添加栏杆：在楼梯信息框中点击一个或两个“添加栏杆”选项。这样，您可以一次放置两个元素（楼梯与栏杆）。




楼梯信息框：放置楼梯（右侧、左侧或双侧）时添加栏杆

与板关联的栏杆

  1. 从工具箱或信息框中激活栏杆工具。
  2. 点击板上的热点。

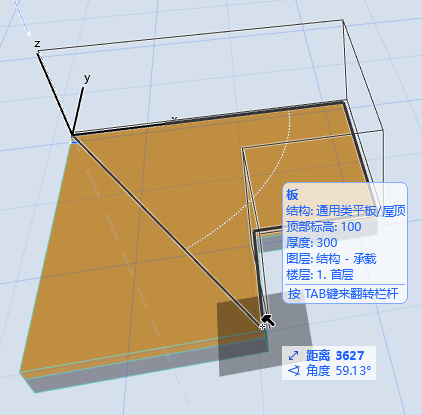

  3. 将光标移动到另一个热点并将光标悬停。

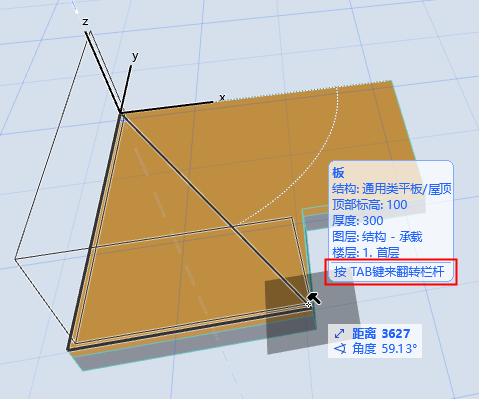

  4. 点击Tab在各个备选栏杆路径之间切换查看：



    按下Tab以选择板周围的栏杆路径

  5. 双击以放置与此板关联的栏杆。


    关联的栏杆跟随对板的编辑

转换单元（重新定义栏杆多边形）

如果栏杆与多边形的一部分相关联，您可以将其转换为关联元素的其他部分。

注： 这仅仅在关联元素是多边形（例如，板）时可用。这对楼梯上的栏杆不可用。

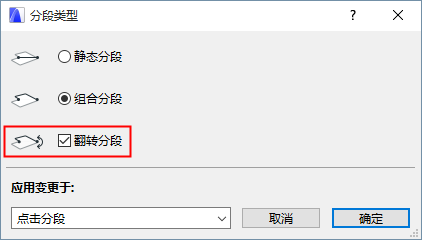

对于选中的栏杆单元，使用弹出式小面板中的栏杆分段类型命令。选择翻转分段，将栏杆路径切换为多边形的另一部分边界：






沿关联的多边形元素翻转栏杆分段

魔术棒关联栏杆

使用魔术棒，将栏杆放置到关联元素上（楼梯、板、变形体、墙、屋顶）。

随着栏杆工具激活，按下空格键，然后点击任何元素，以自动寻获边界或多边形形状，并放置一个关联的栏杆。
