栏杆组件设置 (顶部横杆/扶手/下横杆)

这个设置面板对栏杆中所有横档和扶手类构件都适用：上横档、扶手和下横档。

可设置参数，基于选择的下横档组件（例如，内置截面）。

您必须为每个水平栏杆类型进行独立的组件设置（上横杆、扶手、下横杆）。

确保在对应的组件设置对话框中设置您需要的栏杆组件（例如，要编辑扶手，使用扶手设置对话框中的下扶手组件设置）。

下横档2D符号类型

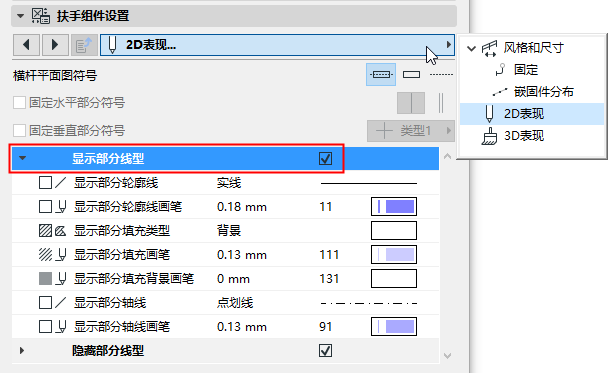

在横档和扶手组件设置的2D表示标签页面上选择一种符号类型 。

横档和扶手组件2D符号显示

设置横档和扶手组件的2D显示，使用以下控制项（栏杆的可见和隐藏部分）。



显示/隐藏下横档和扶手的2D符号

默认情况下，栏杆组件的可见性在文档 > 模型视图> 模型视图选项> 栏杆选项中定义。

在栏杆设置中自定义栏杆符号可见性。((见 扶手平面图符号组件 。)

固定设置

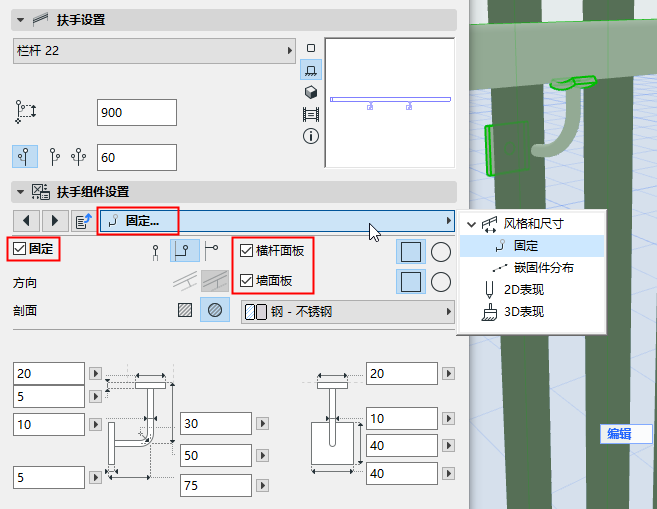

通过栏杆组件设置中的固定标签页以访问设置，包括尺寸和建筑材料。对于使用复杂截面的横档和扶手的固定件，例如，其固定件可以包含墙连接片和栏杆连接片或两者都有。



两岸固定件排布

使用栏杆组件设置页面中的固定件排布标签页，以定义如何沿着下栏杆放置固定。

选择一个排布方法：

  • 按立柱分布:为每一个立柱和内立柱放置一个固定件。

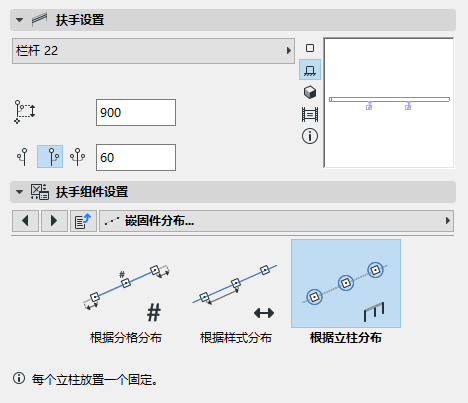

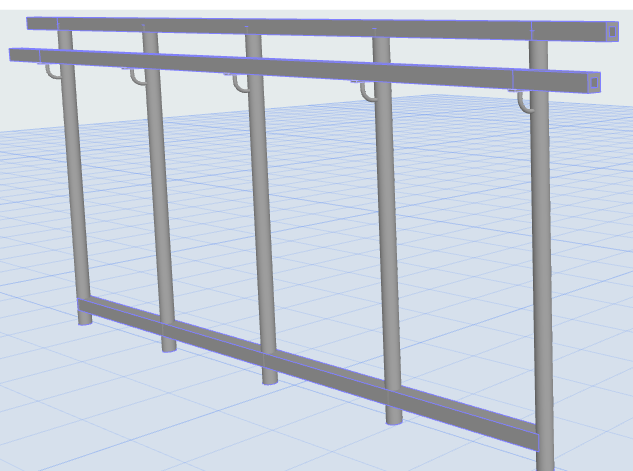

    FixingDistribution.png  PostInnerPost3D.png

    立柱和内立柱上的扶手固定件

  • 按分段分布
    • 在 排布数量 区域中，输入沿着单元长度排布固定件的总数量。
    • 到末端的距离 ，第一个/最后一个固定件相对于栏杆末端的距离。
  • 按式样分布
    • 在您指定的样式长度内均匀地排布固定件
    • 选中自动排布（最佳匹配），或
    • 选择排布固定件的一个起点。
      • 单元的起始段和末段
      • 单元的中心：在中心放置一个固定件，然后以设定的间隔排布在每一侧。
      • 单元的中心，最佳匹配：以设定的间隔排布固定件，以便在单元长度上对称。
      • 自定义位置：输入起点（离单元起始段的距离）

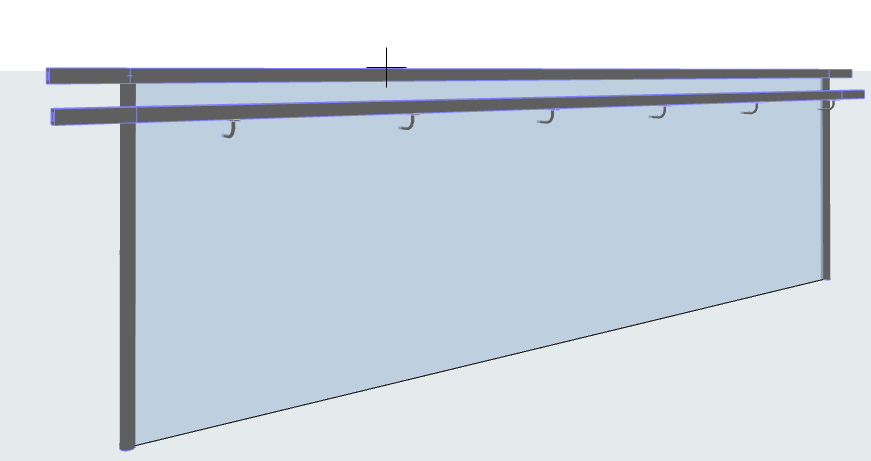

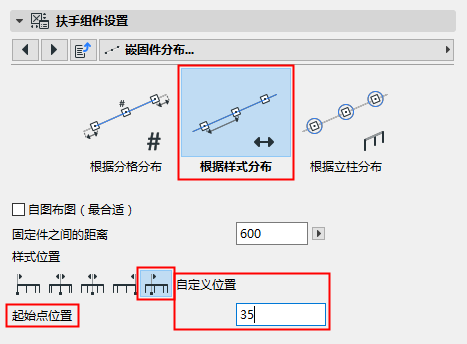

        LayoutBySpacing.png LayoutBySpacing3D.png

        均匀间隔的扶手固定件：从自定义位置开始位置开始
