创建旋转变形体

使用旋转方法创建变形体，通过定义其截面（默认的形状或手绘的截面），然后绕轴旋转截面生成变形体。

激活变形体工具，并选择“旋转”几何方式。

在平面图或剖面图中：

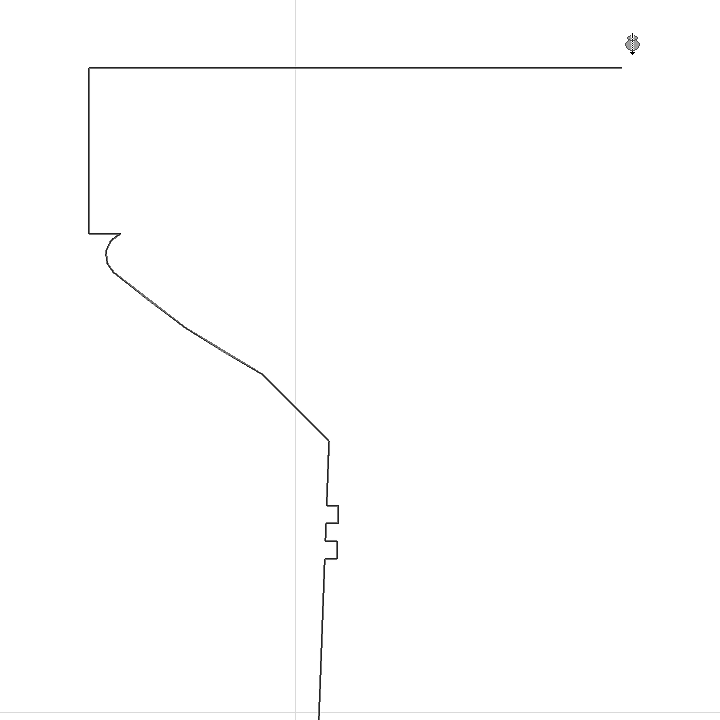

1. 用常用的多边形输入方法绘制变形体截面－一条多义线或一个闭合多边形。(生成的变形体将具有和多边形片段一样多的面。)
   注： 可以用”魔术棒“工具，捕获任意闭合的多边形作为截面。
2. 双击以完成多义线或多边形。





3. 点击两次来绘制旋转轴，
4. 在出现的对话框中，输入变形体的旋转角度。正数将朝向您旋转壳体，负数将远离您旋转壳体。

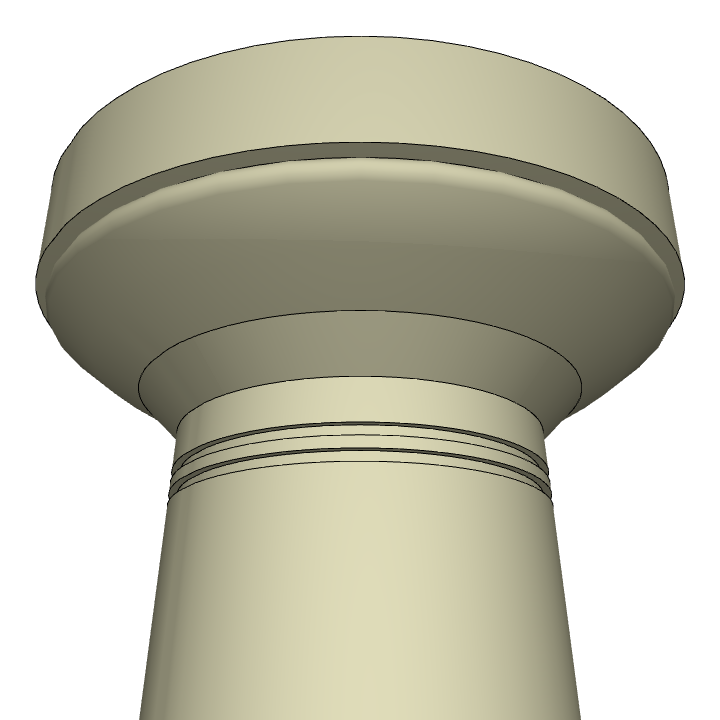

5. 点击确定以完成变形体，在3D中查看





在3D窗口中：

1. 选择输入平面。点击查找默认平面，或选择另一个基于现有元素的输入平面，或者使用”编辑平面“控制命令。

   参见复位编辑平面。

   这是在上面绘制截面及其旋转轴的平面。

   －如果在“空白空间”中点击，默认的输入平面处于变形体默认设置中所定义的基础标高上。

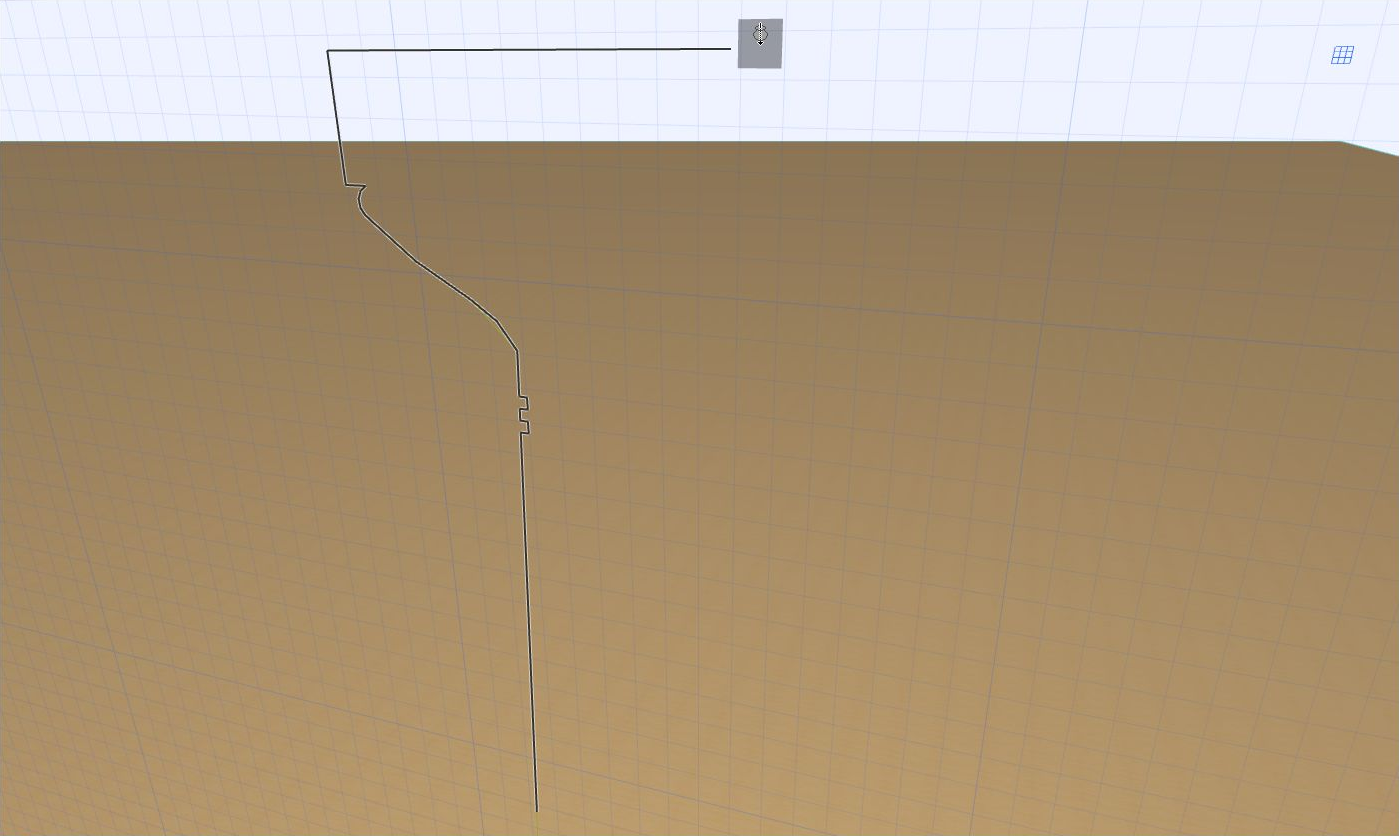

2. 用常用的多边形输入方法绘制变形体截面－一条多义线或一个闭合多边形。
   注： 可以用”魔术棒“工具，捕获任意闭合的多边形作为截面。





3. 完成该多边形。
4. 点击两次来绘制旋转轴，

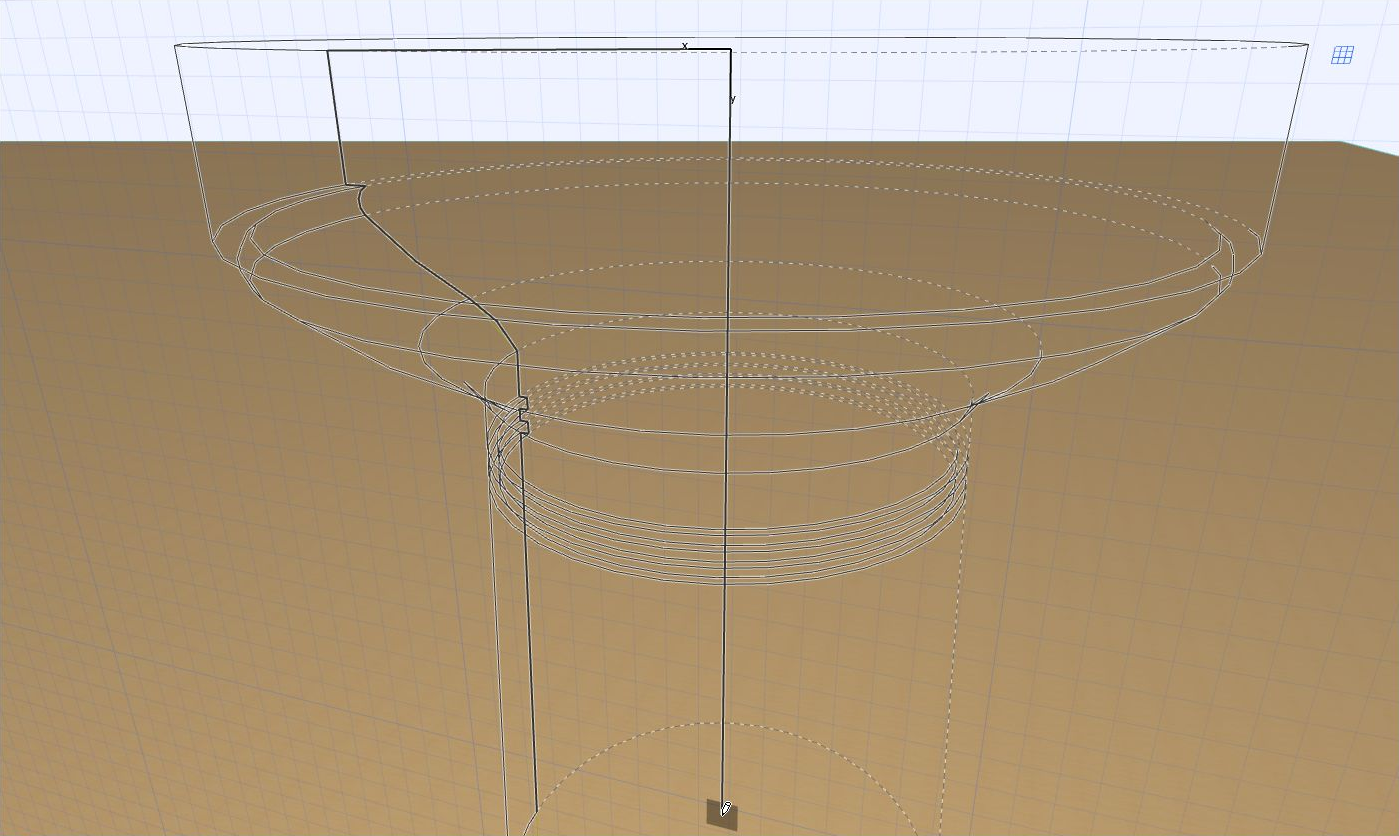

5. 移动光标来完成旋转轴（在3D视图中浏览，找出最佳的角度来看看反馈）。

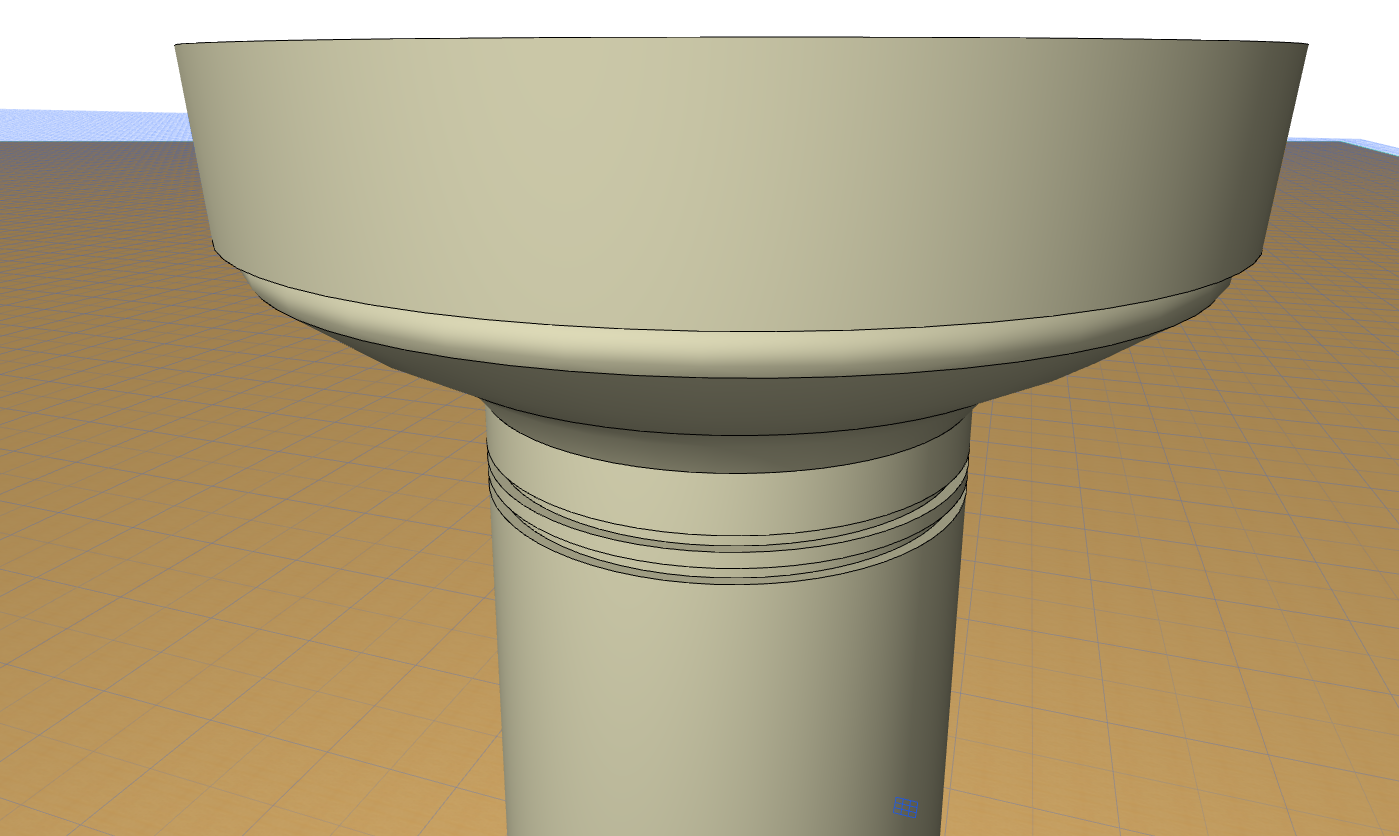

6. 变形体完成。
