基本的变形体编辑:管

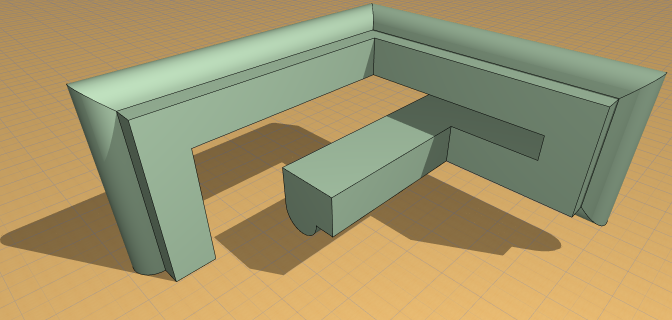

使用 管状 命令，将任意变形体面延伸成一个管，可以随意的多次修改方向和平面。

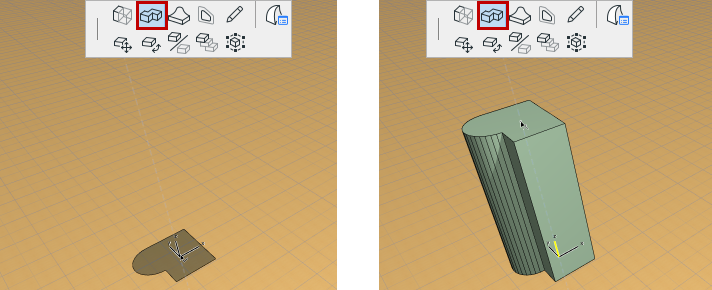

  1. 点击一个变形体面的任意位置。
  2. 从弹出式小面板中，选择管状 命令。

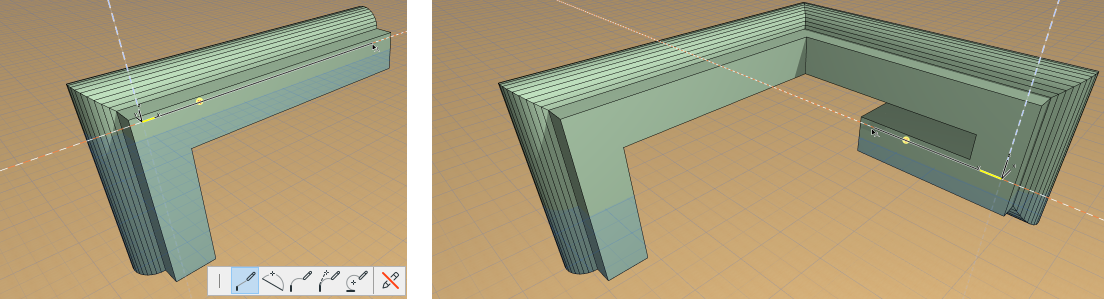

  3. 开始绘制管，依次点击放置每一个片段。
    注： 第一段必须和点击的面垂直绘制。
    • 可以使用魔术棒工具，为管状体捕获一个闭合多边形的路径（如果多边形平面和管状体截面不在同一个面上）。
    • 如果需要，修改编辑面。
    • 要撤销上一段，从弹出式小面板中选择“回退”命令。
  4. 双击，完成管状体。




管状体参考点

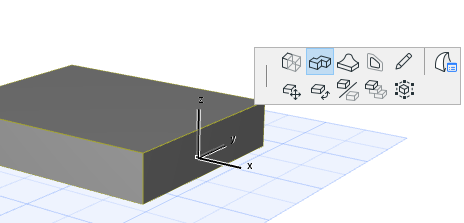

在变形体表面上点击并引出弹出式小面板的那个点，是管状体的参考点（拖拽管状体的点）。

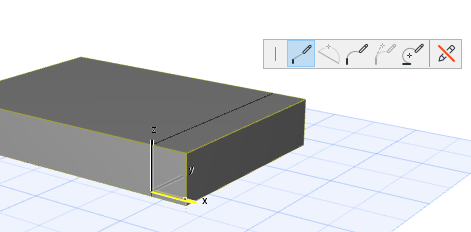

但是，一旦从弹出式小面板中选择了“管状”命令，可以在表面（或其轮廓）上点击任意位置，从而使用新点击的点作为参考点：
