变形体边缘类型：坚硬，隐藏，柔软

  • 变形体的边，如果是 坚硬的,可以选中并编辑。
  • 隐藏 的边是简单的将坚硬的边被手动选中并设为隐藏。
  • 柔软 的边是在任意弯曲的变形体中，在编辑和平滑操作中自动生成的；它们默认是隐藏的，而且不可以选中。
  • 将两个面合并为一个面时，通过柔化分段的边，用户也可以手动定义柔软的边。
  • 一个柔软的边是内在的划分表面分段的子元素。这些面显示为平滑并弯曲的（在硬件加速和渲染中）。

    参见为平滑编辑效果合并变形体面：使用 “柔软” 的边。

观看视频

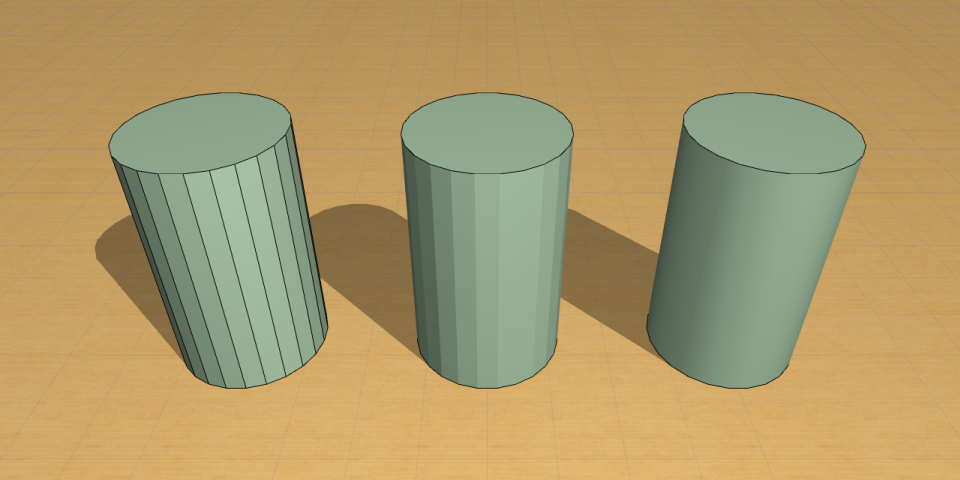

坚硬 vs. 柔软的边：显示隐藏的变形体几何体

当您编辑一个变形体时，您可能希望将一个边重新定义为坚硬的而非柔软的，因此您可以选择它来修改变形体的形状。

要查看（并可选）所有边，包括柔软的边：

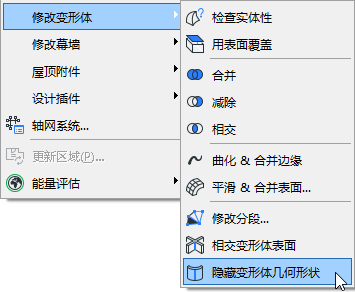

使用 设计 > 修改变形体 > 显示隐藏的变形体几何体。

EdgeType1.png   EdgeType2.png

修改边的类型

对于一个变形体的任意选中的边，您可以修改“边的类型”。

更多关于此功能的信息，见为平滑编辑效果合并变形体面：使用 “柔软” 的边。

  1. 选择边，或者整个变形体。
  2. 使用下列控制项，选择一种不同的“边类型”（坚硬、隐藏或柔软）：
    • 从信息框中，或者

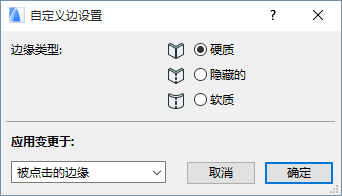

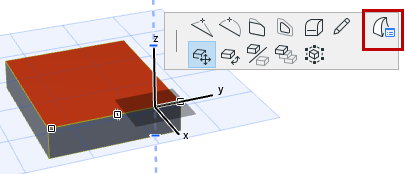

    • 从弹出式小面板中，选择 自定义边的设置 命令。

      CustomEdgePetPalette.png      CustomEdgeSettingsMorph.png

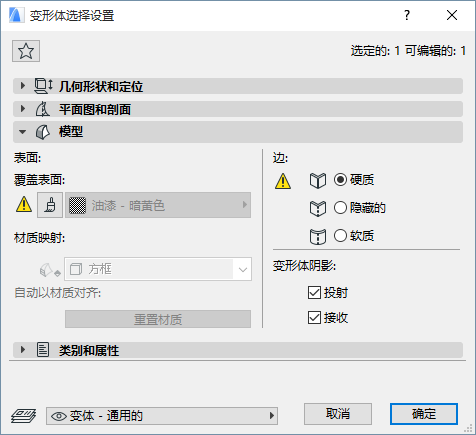

      当您为一个变形体应用了一种不同于默认设置的边类型，变形体设置对话框中的“模型”面板将显示应用了一种自定义的边类型。


  3. 应用变更于：一旦按需设置了选项，就选择要应用这些变更的边缘：
    注： 如果您选择了整个变形体，然后引出了弹出式小面板，这些选项只有从“自定义边设置”的对话框中调用。如果您选择了一个或多个边，那么您的修改只应用于所选边，而这里没有其他选项。
    • 只有引出弹出式小面板时被点击的边，才能应用所选择的边类型。
    • 所有相似边 将应用所选选项到所选变形体的那些具有相同初始设置的边，将其作为一体进行修改。例如，如果您将边类型从“坚硬”修改为“隐藏”，变形体的所有坚硬边，都改成隐藏的边。
    • 所有边 将对所选变形体的所有边应用选中的类型。
  4. 点击确定以应用变更。
