变形体的材质贴图和排列

材质映射

如果您的变形体使用了一个包含贴图的表面，您可以控制贴图如何在变形体表面显示。

材质贴图的设定（无论是箱形还是平面）显示在“变形体选集设置”中的“模型”面板里。



箱形贴图：如果您选择了整个变形体，这是默认的唯一可用的选项（参看下面的箱形贴图）。

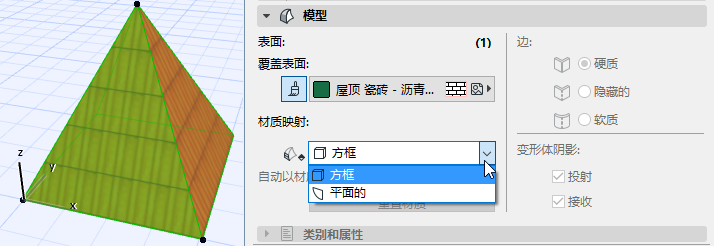

平面：只有当您的选集包含一个或多个面时，才可以选择该选项。“平面” 设置意味着您可以改变贴图映射的所选表面，也可以为表面单独设置贴图的排列和原点。

箱形贴图

对于以整体选中的变形体，以及默认变形体，贴图映射总是“箱形”的。

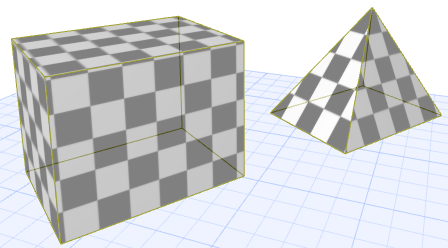

“箱形” 意味着贴图从六个平面（像从一个箱子）投射到变形体上。任意给定的平面从距离六个平面最近的方向获取贴图。



贴图的原点是“项目零点”。

设置箱形贴图的原点

  1. 选择一个或多个变形体，
  2. 使用文档 > 创建图像 > 排列3D材质 > 设置原点。

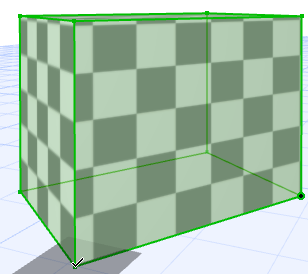

  3. 点击您想要设置贴图图案的原点 （如角点），
  4. 原点设置好了。（如果您选择了多个变形体，贴图原点对所有选定的变形体都有效。）

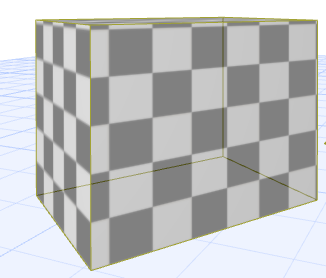

    BoxOrigin1.png     BoxOrigin2.png     BoxOrigin3.png

设置箱形贴图映射的方向

  1. 选择一个或多个变形体，
  2. 使用文档 > 创建图像>排列3D材质> 设置方向。
  3. 在出现的对话框中，输入旋转角度，或者绘制一个矢量，重置其方向。

重置箱形映射

对于箱形贴图，“重置”意味着材质原点变成项目零点。

  1. 选择一个或多个变形体，
  2. 执行下列其中一个操作：
    • 使用文档 > 创建图像 > 排列3D材质 > 重置。

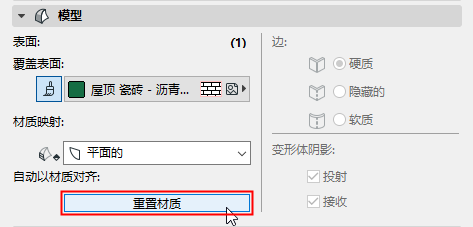

    • 点击变形体选择设置（模型面板）中的重置材质，或点击信息框中自定义材质旁边的重置按钮。

  3. 贴图原点被重置。

平面映射

只有当您的选集包含一个或多个变形体面时，该选项才是可用的。“平面”设置意味着您可以改变：

  • 贴图投射到所选面所在的平面
  • 任意表面单独的贴图原点
  • 任意表面单独的贴图排列

按平面设置贴图投影

  1. 选择一个或多个变形体面。

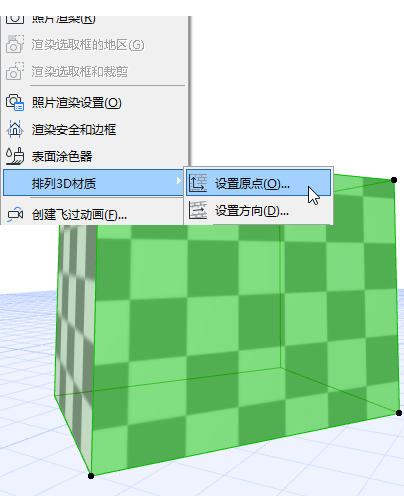

  2. 选择文档 > 创建图像 > 排列3D材质 。（在“变形体选集设置”对话框中的贴图映射控制，自动修改为“平面”。）
  3. 选择下列命令之一：设置原点/设置方向。
  4. 在变形体面上显示出一个编辑方框，代表贴图图案的一个单元。
  5. 改变编辑面，以改变贴图投射。

按平面设置原点或排列

  1. 选择一个或多个变形体面。
  2. 选择文档 > 创建图像 > 排列3D材质 。（在“变形体选集设置”对话框中的贴图映射控制，自动修改为“平面”。）
  3. 选择下列命令之一：设置原点/设置方向。

  4. 在变形体面上显示出一个编辑方框，代表贴图图案的一个单元。

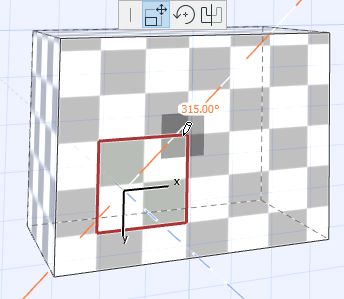

  5. 点击编辑方框上的任意位置。出现一个弹出式小面板,有“移动”和“旋转”选项。

  6. 执行下列其中一个操作：
    • 拖移方框，然后点击放置。所点击的点代表在该表面上贴图图案的原点。
    • 选择“移动”图标，拖移贴图，重新排列其原点（效果同上）。
    • 选择“旋转”图标，在该表面上旋转贴图的方向。
  7. 用锤子光标点击方框以外的任意位置，完成操作。
