修复建模错误：检查并确认变形体

什么是非实体变形体?

如果变形体包含任何不与两个面相邻的边缘单元，该变形体就是非实体的。有一个独立边缘、或未精确连接的面的变形体，将是非实体的。

通常，在看一个复杂模型的时候，您无法看到非实体的这些错误。

这可能会引起问题：

• 如果您在列表里计算变形体体积，非实体变形体的体积将为0；
• 只有实体变形体才具有剪切填充；非实体变形体在剖面图中的显示没有填充。

如何修正一个非实体变形体：使用实体化命令

要找到并修正这样的建模问题，按一下操作：

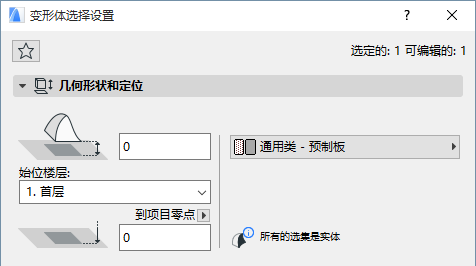

• 检查所选变形体的信息框设置，看是不是实体的。

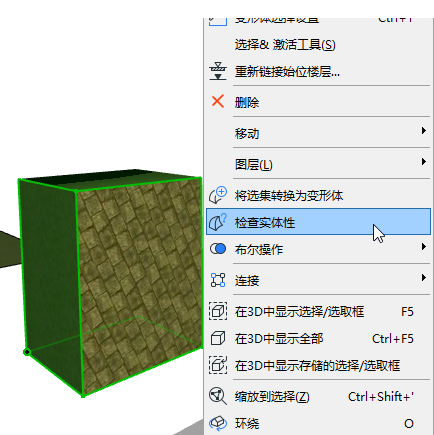

• 选择任何或所有变形体，然后使用上下文菜单中的 检查实体性 命令(或设计 > 修正变形体中相同的命令)。

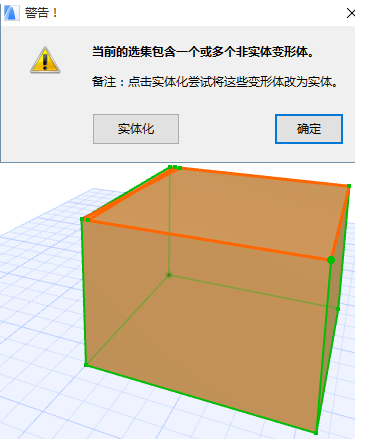

• 如果任何所选变形体是非实体的，系统将提示您，且产生问题的变形体和边缘将在模型中高亮，如以下图片显示。
• 尝试修复错误，点击实体化。





如果实体化命令无法修正该错误

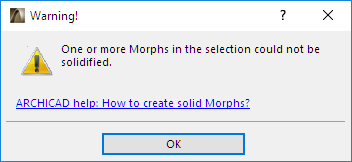

如果实体化命令无法自动修正非实体变形体，系统将提示您。

产生问题的变形体和边缘将在模型中高亮。

尝试通过图形化编辑修正问题，添加变形体边缘以填充间隙：

• 使用小面板中的添加至变形体 命令 (铅笔图标) ，以在间隙处添加一个或多个新的边缘。每次添加新边时，程序都会自动尝试在变形中创建相邻的实体面。
• 某些情况下，在间隙处现有边缘顶部绘制另一个边缘，以生成自动面十分有用。
• 当您完成添加边缘时，选择变形体并再次使用 检查实体化 以查看编辑是否起作用。
