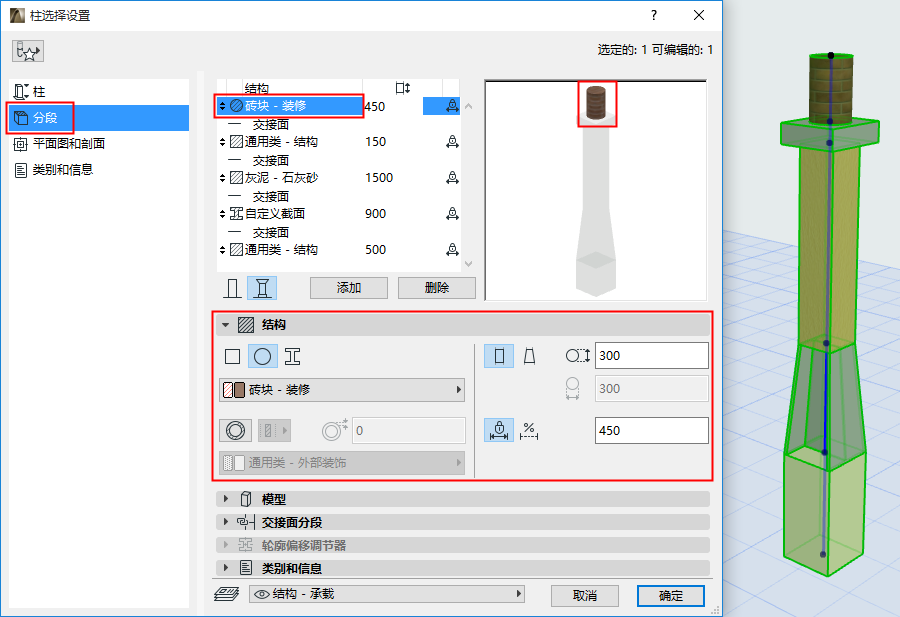

定义柱/分段构造

横截面

点击图标以定义分段横截面。

• 矩形
• 循环
• 复杂截面

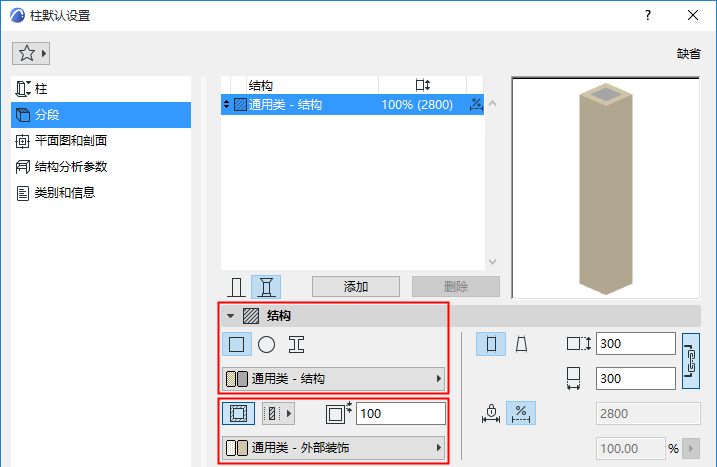

建筑材料

对于一个 矩形 或 圆形 柱：

• 使用弹出式对话框来选择其建筑材料。
• 添加可选饰面（参见核心和饰面。）

对于一个复杂截面柱：

• 使用弹出式对话框选择其截面。
  注： 该弹出式对话框仅显示这些与包含柱的控制项一起使用的截面。截面在 选项 > 元素属性 > 截面管理器 中定义。

分段长度（固定或可变）

对于各选中分段：欲将其长度定义为固定 或 可变，可通过单击构造面板上的对应图标实现。

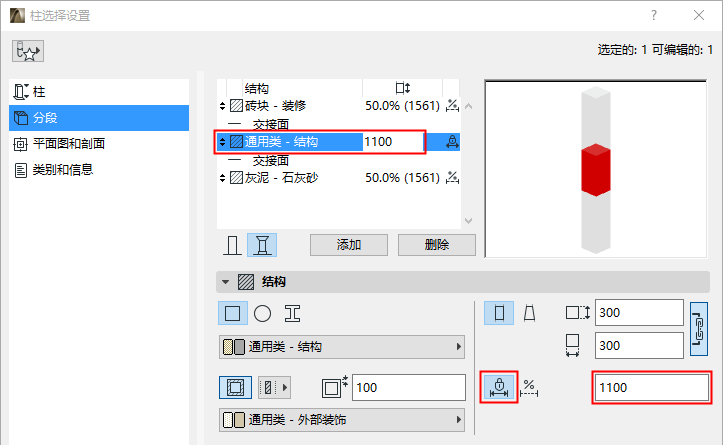

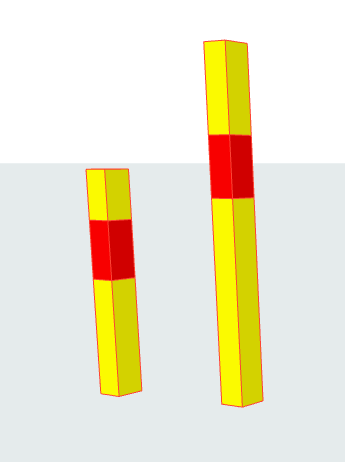

• 对于固定长度分段：定义长度。柱的长度不会因为拉伸而变化。（也可以在构造列表中输入选中分段的长度。）

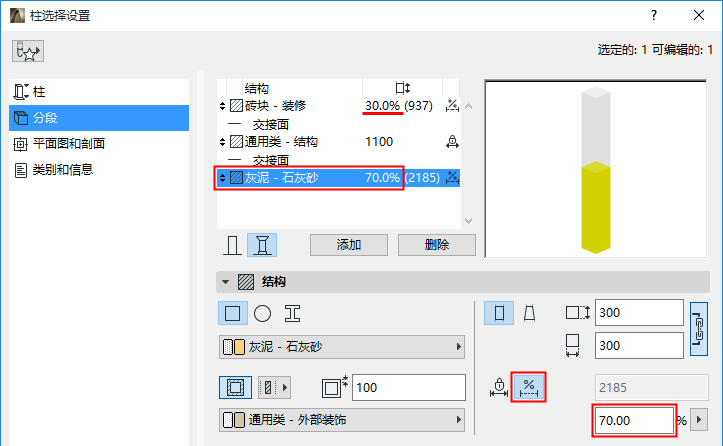

• 对于可变分段：定义其长度为占所有可变分段的百分比。(可变分段总和占比为100%。）分段长度会随着柱的拉伸同比延伸。









分段长度-在3D中编辑

1. 在3D窗口中选择柱。
2. 单击联接热点处（位于参考轴）。

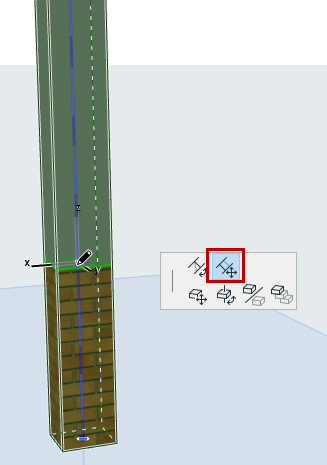

3. 在浮动工具框中使用移动分段联接来调整分段长度。
   注： 如果将热点拖动到相邻的热点分段，则会完全消除该分段。
