从选集中创建洞口

观看视频

使用此命令以将选中的建筑元素转变为洞口。

选中的元素若与符合条件的元素（墙、板、网面、梁）碰撞，则会转变为洞口。

例如：变形体、MEP元素以及楼梯元素（净空开启）通常会转变为洞口。

注： 若两个相交的元素未出现碰撞（即因为自动交叉或实体元素操作），则不会创建任何洞口。

比如，导入的文件可能包含表示力学空隙的多重楼层变形体。

  1. 选择元素（此处为变形体）。

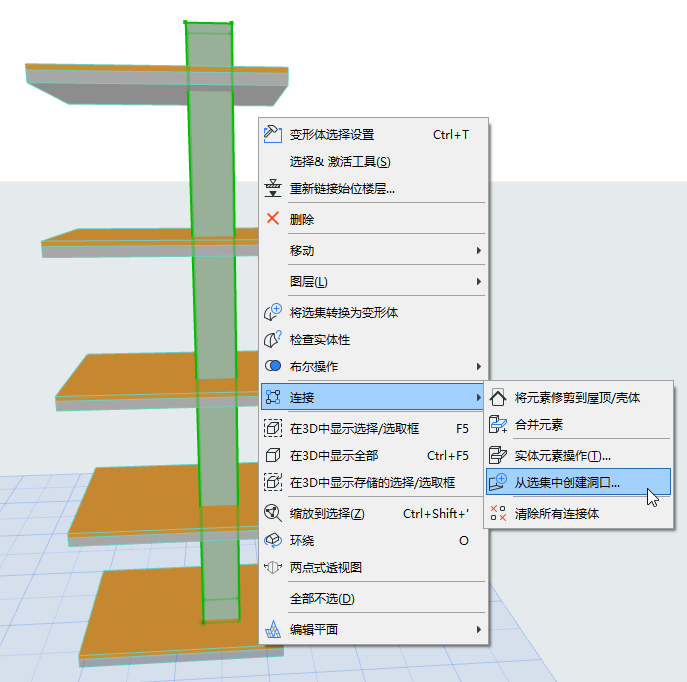

  2. 使用根据选择创建洞口 命令
    • 自右键上下文菜单
    • 从 MEP 工具条
    • 自 设计> 连接 菜单

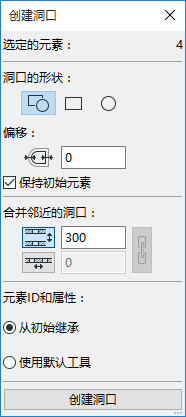

  3. 在出现的工具框中设置选项，再单击工具框底部的创建洞口命令。

    CreateOpeningPalette.png   CreateOpeningsDone.png

形状

  • 自动:洞口会尽可能地匹配原始元素几何体
  • 矩形或圆形

偏移：

（可选）为洞口添加偏移。

保持初始元素

取消勾选以删除原始元素。

合并邻近的洞口

选中此项以合并小于此处所定义公差距离的洞口。

  • 纵向合并：这对于彼此靠近的平行墙或彼此叠置的板很有用。
  • 横向合并：例如，MEP管道中的平行管道彼此非常靠近。

若未勾选此项，则分离的洞口会在各主元素上创建。

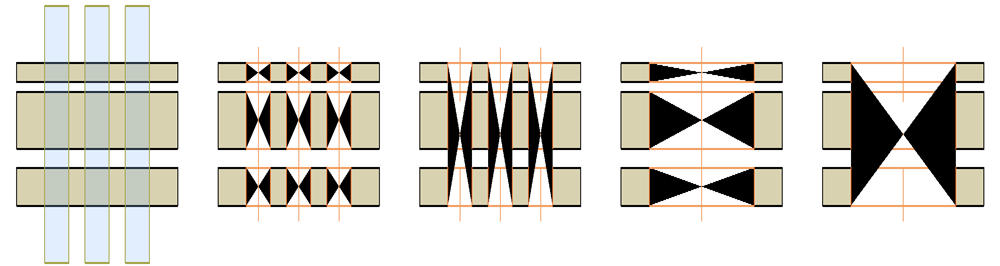

原始墙和变形元素

两个合并选项都禁用（无合并）

纵向合并附近的洞口

横向合并附近的洞口

两个合并选项都启用


元素ID

对于新近创建的洞口元素：

  • 保留原始元素的ID（例如MORPH-002），或
  • 根据洞口工具的默认值分配新的ID
