编辑柱

拉伸高度/调整角度

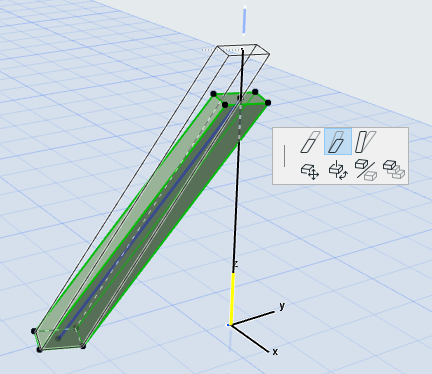

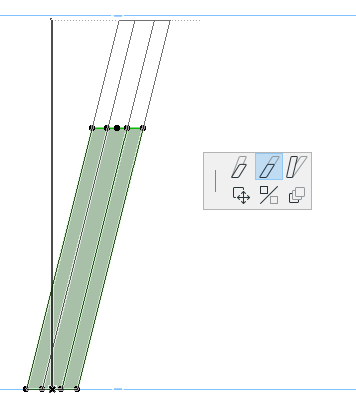

在3D或截面窗口及/或柱编辑模式中：

在柱的参考轴末端点上使用浮动工具框命令。可用命令因柱的几何而异。

• 拉伸高度
• 拉伸带有固定角度的高度
• 修改角度



拉伸柱截面的边

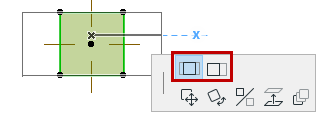

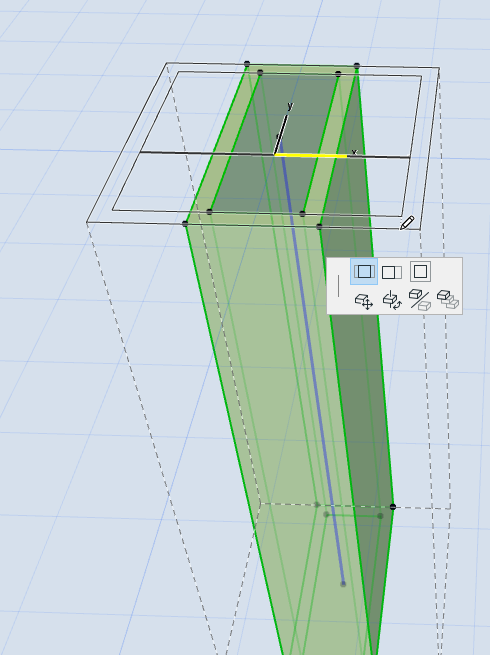

平面图或3D窗口中，使用浮动工具框命令，以边来带动柱的拉伸-核心或者饰面（若有）皆可。

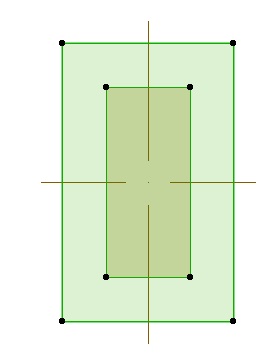

根据参考轴的位置，截面的边可向以下两个方向拉伸：

拉伸核心不会影响到饰面的厚度。

相关主题：

多重分段柱的编辑模式
