将3D元素保存为对象

  1. 使用构造工具（楼板、墙、网格、屋顶等）在项目中创建所需的三维元素。

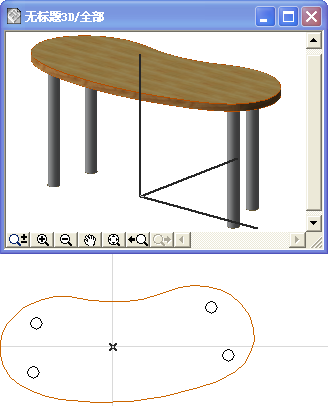

    比如：可以创建一张桌子，桌子的桌面用一块板制作，而桌腿用柱工具制作。


  2. 在平面图上或３Ｄ窗口里选择想要的元素。
    注： 在3D窗口中，除非您建立一个特殊的3D投影（如轴测侧视图），否则对象总是保存其顶视图。

    要使用特殊投影，参看设置一个对象的３Ｄ投影。

    注： 如果您不想在2D符号中显示模型的全部线条，使用视图>3D视图选项中的消隐线或着色表示。

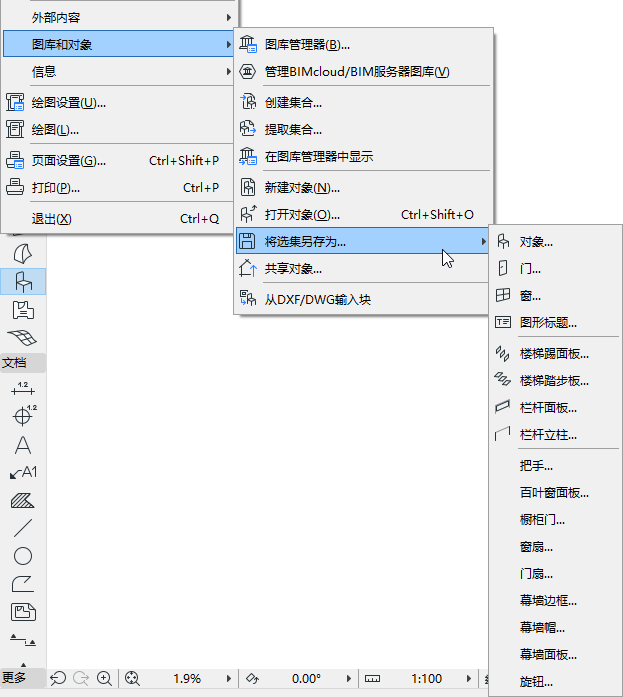

  3. 选择，然后使用文件 > 图库和对象 > 将选择另存为 命令保存对象，然后选择 对象。


    当从3D窗口中保存一个对象时， 您要提醒自己的是当您放置它时，其俯视图将用作平面图视图， 除非您建立一个特殊的3D投影（如轴测侧视图）。

    要使用特殊投影，参看设置一个对象的３Ｄ投影。

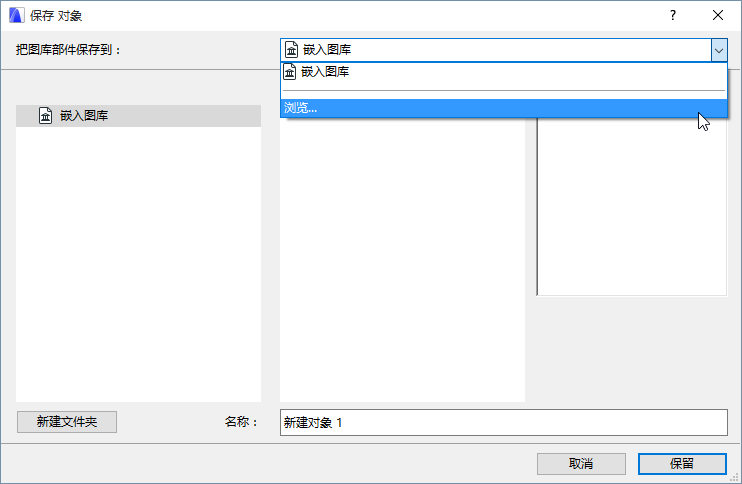

  4. 在出现的 保存对象 对话框中，输入一个名称并为对象选择一个想要的文件夹位置：
    • 到嵌入图库(默认选择。建议将自定义、项目特有的对象保存到嵌入图库。)
    • 浏览链接图库
    • 到被添加到项目中的BIMcloud图库
      注： 在团队工作中，在保存它之前，您必须保留BIMcloud图库文件夹。

      可选择点击新建文件夹在选定的图库文件夹中创建一个新建文件夹。


  5. 点击保存。
  6. 修改对象的基本设置 对话框出现。这里，您可以定义新建图库部件的默认表面、填充和画笔。即使在放置图库部件后，您可以在对象设置中进一步调整其属性。

    同样，添加信息到您的新建图库部件 (例如，使其能在对象设置或BIM组件中轻松搜索到的关键字)，点击在最左下方的 修改细节。


  7. 点击确定。
  8. 使用对象工具放置对象。会注意到，所创建的对象是可拉伸的，但由于对象并非使用参数编制，因此拉伸后会变形。

    关于编辑生成的ＧＤＬ图库部件，参看编辑自定义图库部件和组件。

观看视频

设置一个对象的３Ｄ投影

在 视图 > 3D 视图选项 > 3D 投影设置 对话框中（平行投影），设置想要的投影方式。Archicad 将根据这个设置自动旋转图库部件。

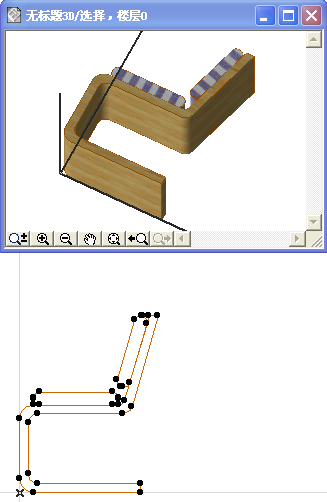

例如，如果模型位于其侧边（见下面的椅子对象），按如下方法设置：侧视图，方位角=90°。
