保存自定义形状的门或窗

使用这种方式，创建一个有自定义形状的门或窗。

对于矩形形状，见从3D模型元素中保存矩形门和窗。

在这个过程中，您必须创建

  1. 一个自定义形状，用到门／窗上，以及
  2. 将放置到自定义门／窗里的洞口或墙龛的另一个形状。

洞口的形状可以通过一个自由绘制的板或屋顶来定义，然后将其ＩＤ设定为Wallhole 或 Wallniche。板与屋顶承重这些ID将被显示为墙上的洞或墙龛。（Wallhole和Wallniche是GDL用来创建墙的洞口或墙龛的命令）。

要保存一个自定义形状的门或窗，按下列步骤操作：

  1. 像上一节描述的一样，在平面图上创建自定义形状的窗或门的3D模型。

    参见从3D模型元素中保存矩形门和窗。

    WallholeEx1.png     WallholeEx2.png

  2. 使用板或屋顶工具，创建另一个元素，其轮廓与墙洞口或墙龛的外部轮廓匹配。

  3. 选择这个板或屋顶，并打开它的设置对话框。

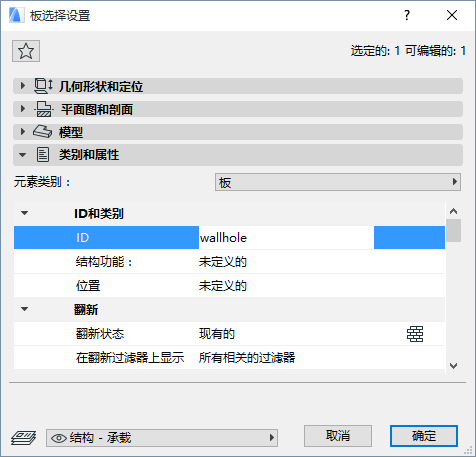

  4. 转到类别和信息 面板，如果想创建一个洞口，将ID区域修改为Wallhole， 而如果想创建一个墙龛，那么将它修改为Wallniche。
    注： 墙洞口类型元素 - 不管其厚度- 总会穿过墙进入放置它的地方。但是，墙龛类型元素，将会切入墙的程度取决于它在板/屋顶设置中设置的厚度。如果您制作一个墙龛，一定要将元素的厚度设置为您想要的数值。

  5. 将墙洞口（墙龛）元素移动到自定义窗元素上。
  6. 选择组成自定义形状的门／窗的所有元素：也即，门／窗元素加上洞口／墙龛元素。
  7. 使用文件 > 图库和对象 > 将选择另存为命令保存所选项，然后选择窗或门。

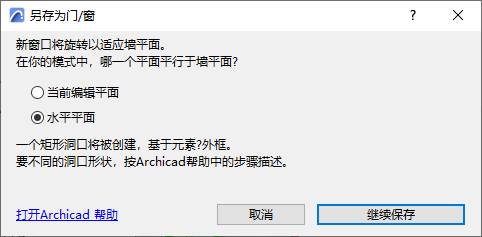

  8. 您将被提升到表示主墙平面（立面图平面）的指定的模型平面，其中新建的门/窗会旋转：或是当前编辑平面或是 水平平面。(这是很重要的，例如，如果您保存了一个原本是门的编辑变体元素，因此不能放置在您的模型的水平平面上。)

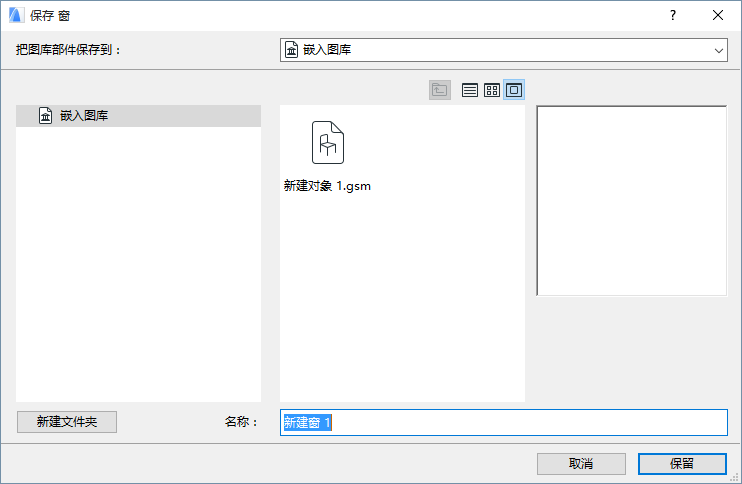

  9. 在出现的 保存门 (或保存窗)对话框中，输入名称并为新建洞口选择一个所需的文件夹位置。
    • 到嵌入图库(默认选择。建议将自定义、项目特有的对象保存到嵌入图库。)
    • 到被添加到项目中的BIMcloud图库
    • 浏览链接图库

      点击 新建文件夹在选定的图库文件夹中创建一个新建文件夹。


  10. 点击保存。

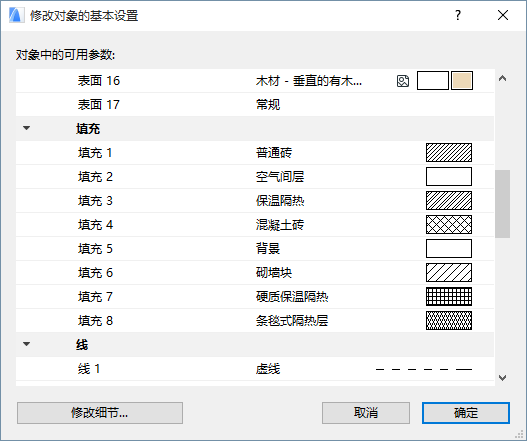

  11. 修改对象的基本设置 对话框出现。这里，您可以定义新建图库部件的默认表面、填充和画笔。
    注： 在放置图库部件后，您可以在对象设置中进一步调整其属性。

    同样，添加信息到您的新建图库部件 (例如，使其能在对象设置或BIM组件中轻松搜索到的关键字)，点击在最左下方的修改细节。


  12. 点击确定。
  13. 使用窗或门工具放置新创建的窗/门。会注意到，所创建的对象是可拉伸的，但由于对象并非使用参数编制，因此拉伸后会变形。

可将多块板或多个屋顶结合起来，创建复杂的洞口或墙龛，由于可定义屋顶的倾斜角度，因此甚至可以剪切墙上非正交的洞口。

关于编辑生成的ＧＤＬ图库部件，参看编辑自定义图库部件和组件。
