门或窗的放置

窗和门只能在墙中插入；无法在项目中独立放置。

按如下步骤进行：

  1. 在平面图或3D窗口中，激活窗或门工具，并从图库中选择所需的窗/门对象。

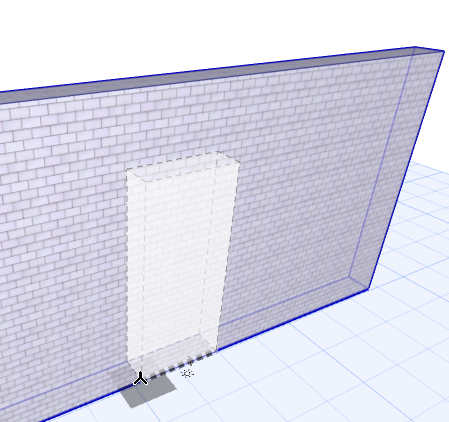

  2. 随着您在目标墙上移动光标，您将看到洞口在其当前位置上的预览。

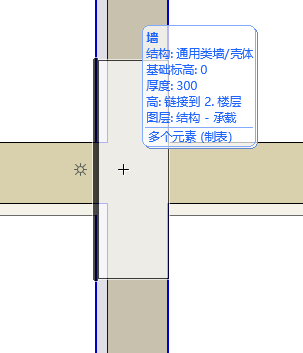

    注： 如果您将鼠标悬停在几个墙相交的地方，点击Tab切换直到其中一个您想要的高亮显示。

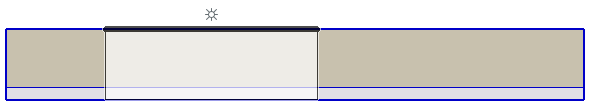

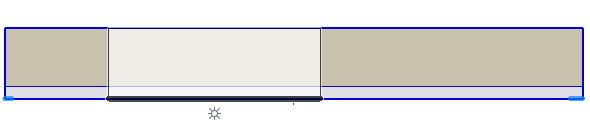

  3. 阳光图标和粗线表示墙的“外表面” (半槽边框一边)

    切换半槽边框一边，只需要将光标移动到墙的另一边。




  4. 点击在所需的位置放置洞口。

    定位点 确定是通过其中心还是通过其侧边放置窗或门。

    当您将洞口放置入墙中时，您可以在飞行上切换几何方法 (使用信息框中的定位点控制项，或其快捷键。)



    WindowCenterAnchor.png     WindowSideAnchor1.png

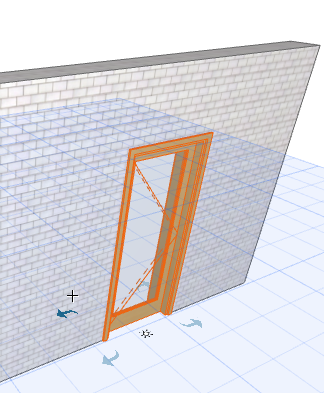

  5. 然后，您将选择 洞口方向：朝着墙的内表面或外表面，在右侧或在左侧：每种可能性都通过屏幕上的箭头显示。
    • 在四个位置的任何一个周围移动光标；反馈将显示当您点击时您想得到的内容。

      OpeningDirection.png     3DDoor2.png

    • 阳光图标代表您第一次点击时选择的 半槽边框一边。现在您仍然可以修改半槽边框一边：按 Tab 来切换该洞口上半槽边框的两条边。
  6. 点击放置洞口。

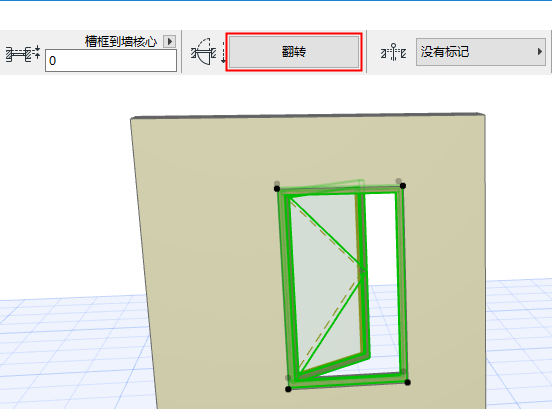

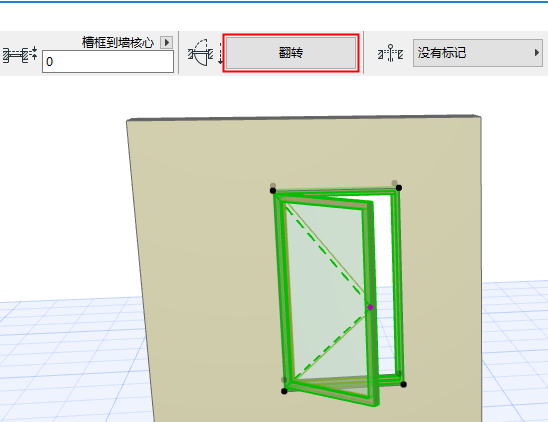

翻转洞口方向

当框架保持在适当的位置时， 翻转 按钮 (在信息框或门/窗设置中) 从一边到另一边切换所选门/窗的洞口方向。




在剖面/立面/室内立面窗口中

只能通过使用复制或拖移一个拷贝功能复制现有的元素，您可以创建信的结构元素。
