斜坡对象

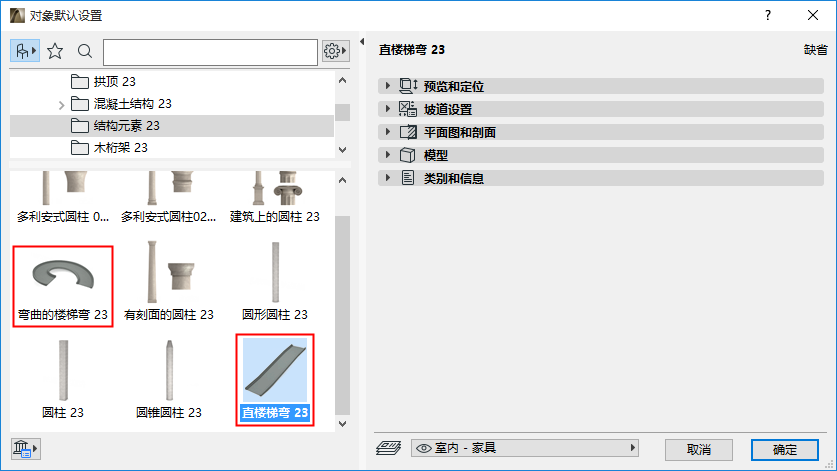

使用参数化坡道对象（直线和曲线）创建标准坡道，并以所需形式显示。

可以在坡道的顶部和底部定义单独的过渡段。

直线斜坡

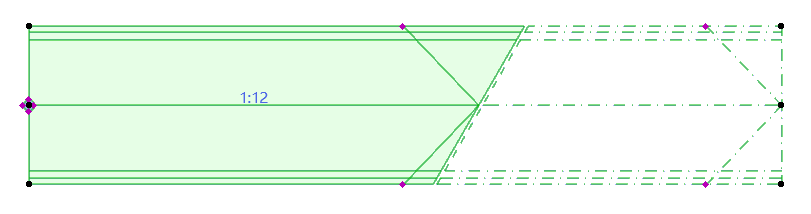

倾斜

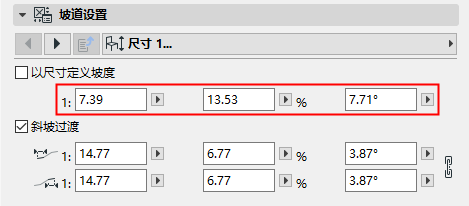

使用“斜坡设置”面板（尺寸页面）定义斜坡的坡度。

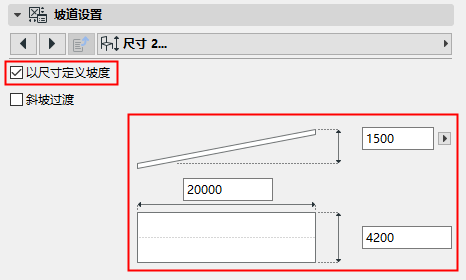

直接定义坡度	输入斜坡长度/高度定义坡度

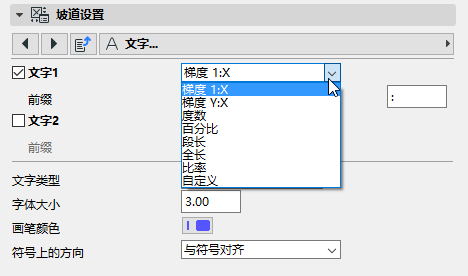

文本

使用斜坡设置的文本页面，在已选定的格式中可选择性地在2D斜坡上显示一两行文本。对于以1：X之类显示的斜坡，可以使用任何字符或文本作为分隔符。

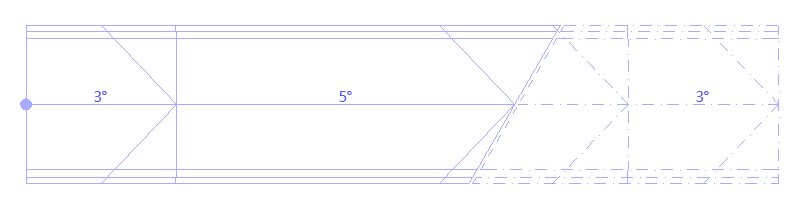

过渡

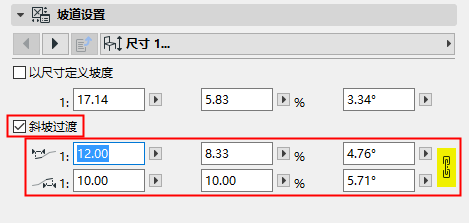

在斜坡设置面板（尺寸页面1和2）：

勾选 斜坡过渡 来从斜坡的顶部和底部创建和定义过渡分段。
对于各个分段，定义其坡度（直接定义或通过尺寸定义）。（单击关联图标以对顶部和底部过渡使用相等的值。）

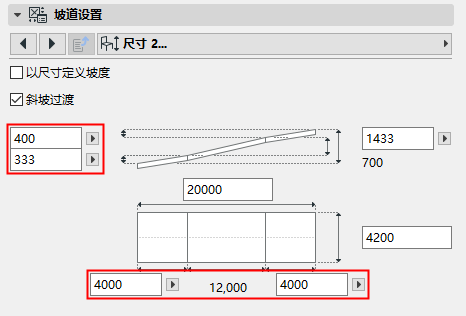

尺寸页面2里其它额外的尺寸字段：为各个过渡分段输入或计算长度及高度值。

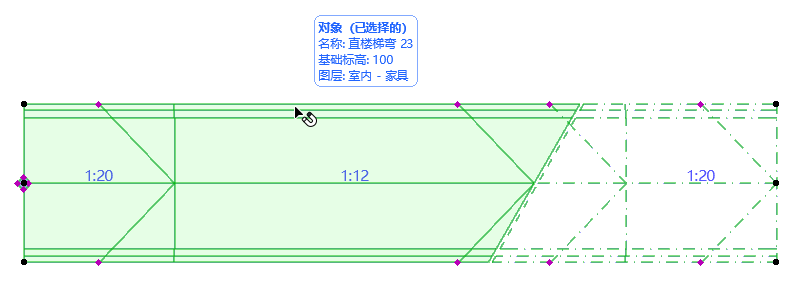

注：直线斜坡可图形化拉伸，使用浮动工具框里的移动节点或者拉伸命令即可。拉伸的时候，中间的分段会被调整（非过渡分段）。

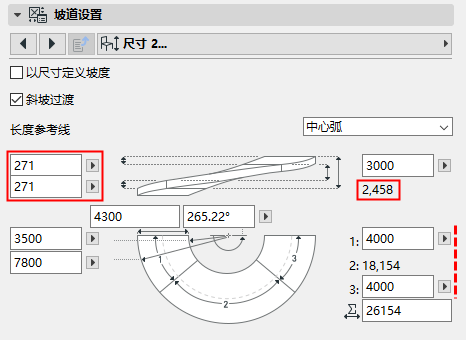

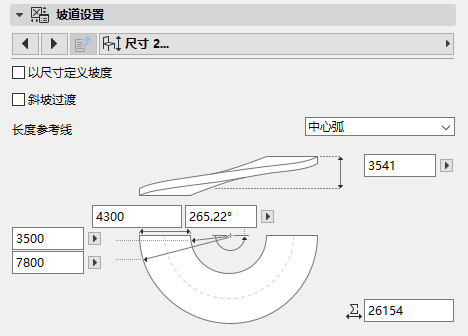

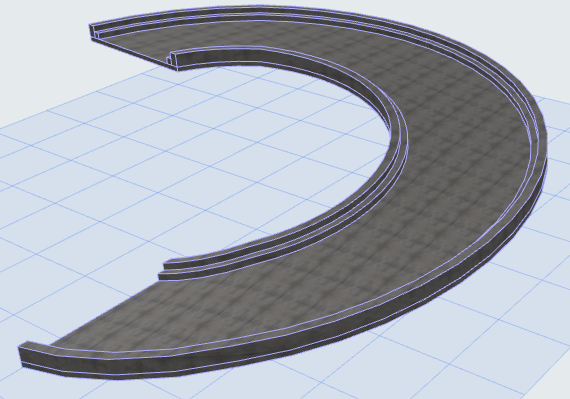

曲线斜坡对象可应用额外的尺寸值。
