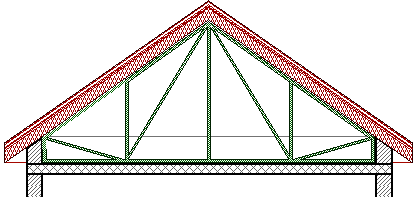

在剖面图/立面图/室内立面图窗口中创建桁架

也可在剖面图/立面图/室内立面图窗口中创建桁架：

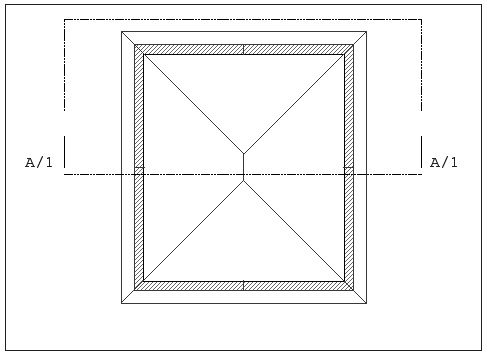

1. 在平面图上绘制一个屋顶并添加一条剖面线。





2. 打开相应的剖面图/立面图/室内立面图窗口。

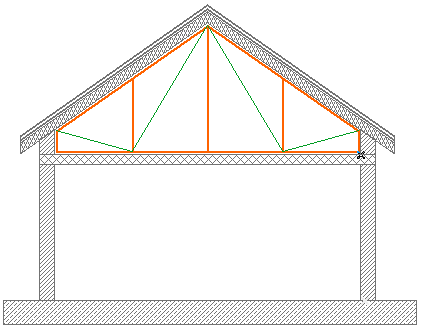

3. 将桁架的框架安装到屋顶上。如同在平面图操作的方式，用线绘制轮廓。





4. 选择框架的元素，并从TrussMaker分级菜单选择创建桁架（设计>设计插件>TrussMaker）
5. 在TrussMaker设置对话框中进行适当的设置并保存对象。

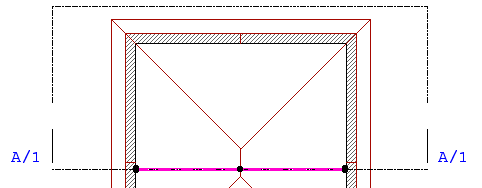

   一个警告显示，提醒已在平面图上创建了新的桁架对象。桁架放在与剖面线相同的线上面，并因此作为在其边缘上被切的元素，出现在剖面图/立面图/室内立面图窗口。

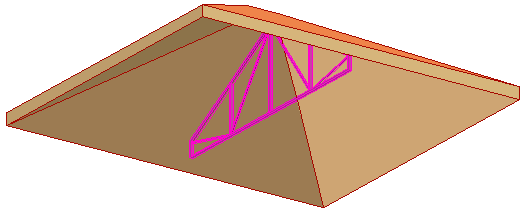

6. 在3D或别的剖面图窗口中显示带屋顶的新桁架。
