实体操作例子

在此例子中，我们将连接楼梯与板。

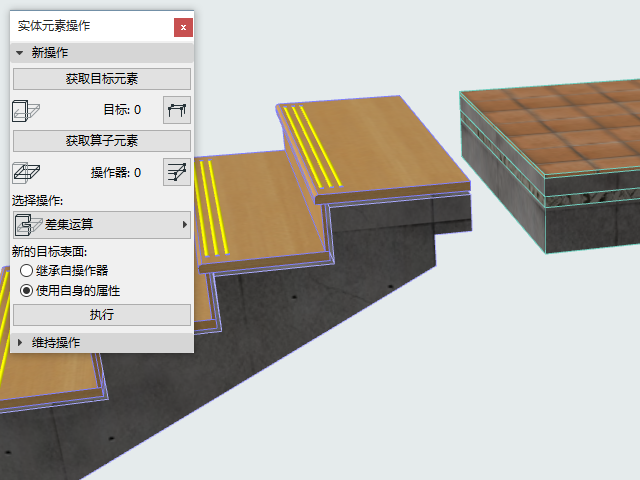

1. 使用 设计 > 实体元素操作 命令打开对话框(在任一所选元素的上下文菜单中也有效)。

   关于这些控制项的详细信息，参见实体元素操作面板。

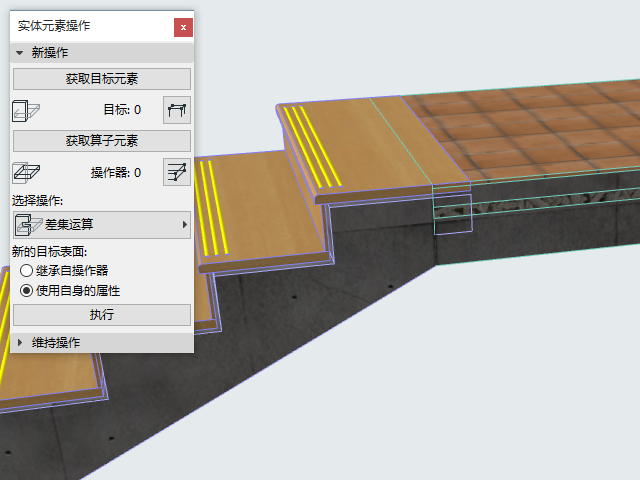

2. 碰撞两个元素 。

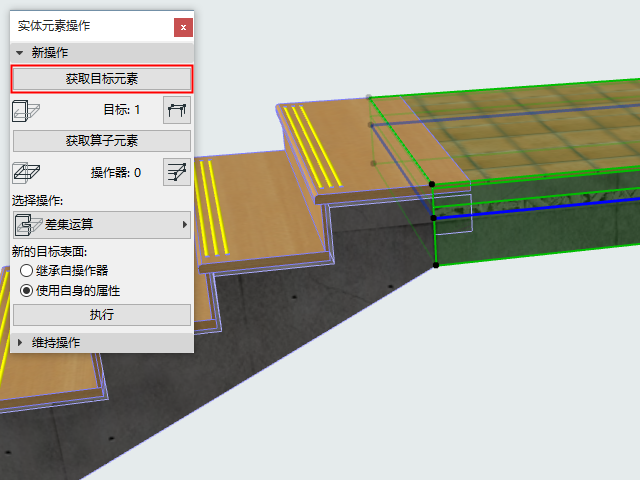

3. 选择目标元素：板。
4. 点击获取目标元素。





5. 取消选择板。

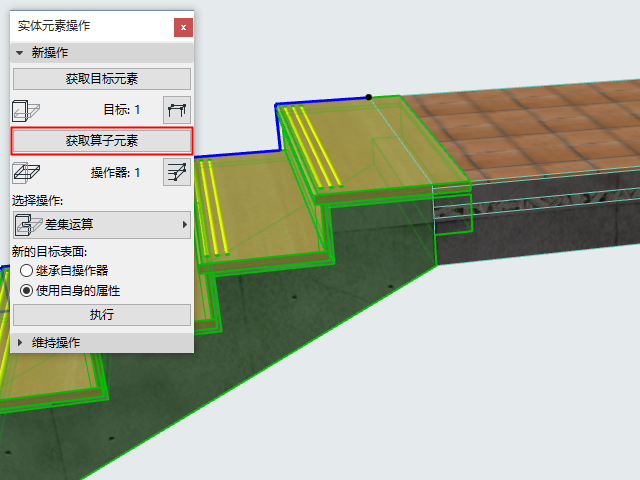

6. 选择算子元素：楼梯。
7. 点击获取算子元素。

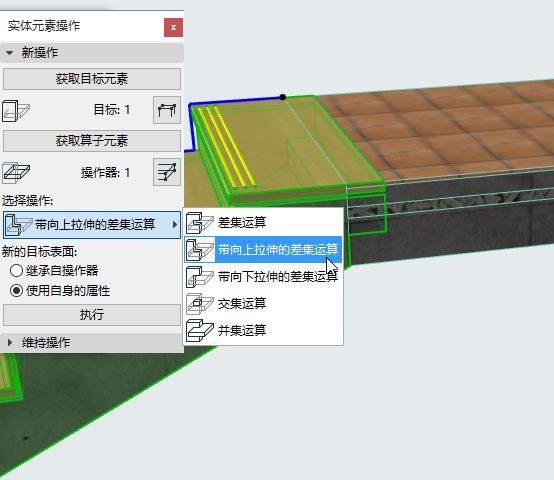

8. 选择一项操作类型：带向上拉伸的差集运算。

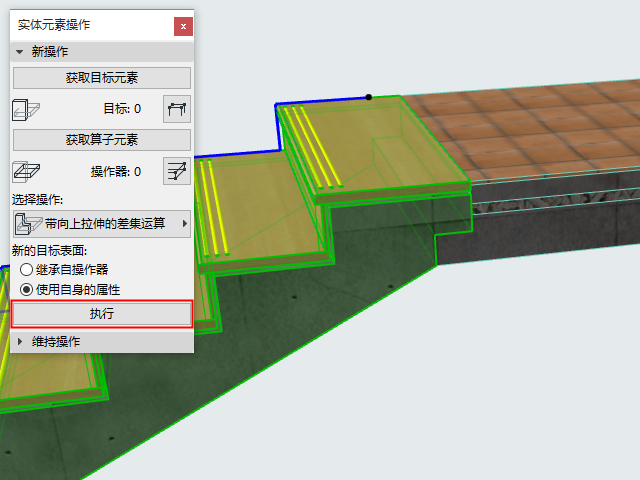

9. 点击执行。实体元素操作完成。
10. 在3D中查看结果。

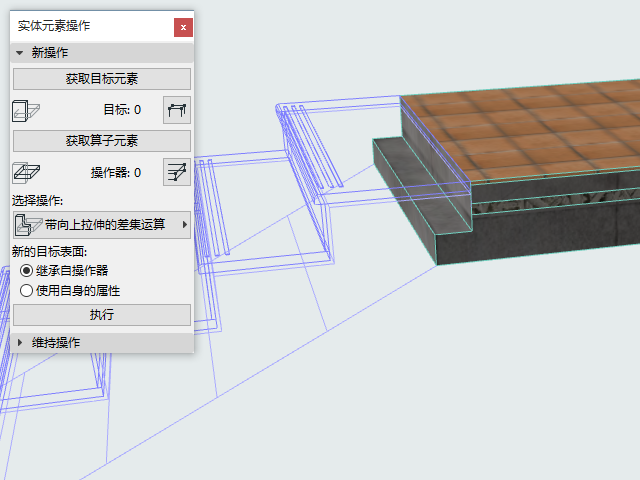

线框图显示楼梯：
