创建倾斜梁

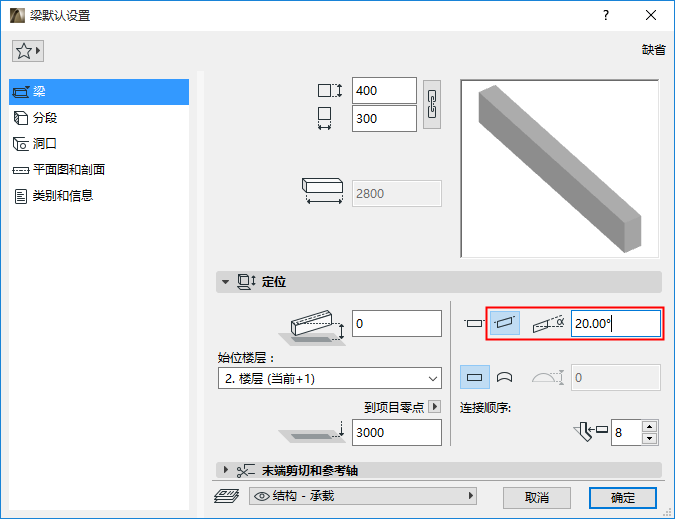

在梁设置中对倾斜角进行设置

1. 从梁设置（梁页面，定位面板）或信息框中选择倾斜图标。
2. 输入倾斜角度数。





   角度值须界于-89° 和+89°之间，从梁的起始点开始计算。

3. 从信息框选择放置方法，然后放置柱

双击输入梁

1. 选择单一梁方法，位于信息框.





2. 单击两次以放置梁的两个末端。

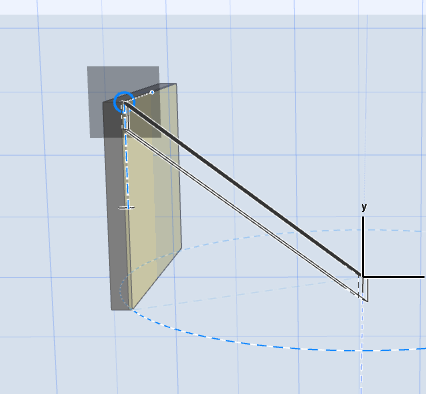

3. 在3D窗口中：
   • 捕捉端点至现有元素
   • 单击切换以约束输入为编辑平台。





     注： 如果梁已经具有定义的倾斜角度（设置或信息框中），无论约束如何，均优先则倾斜角度。

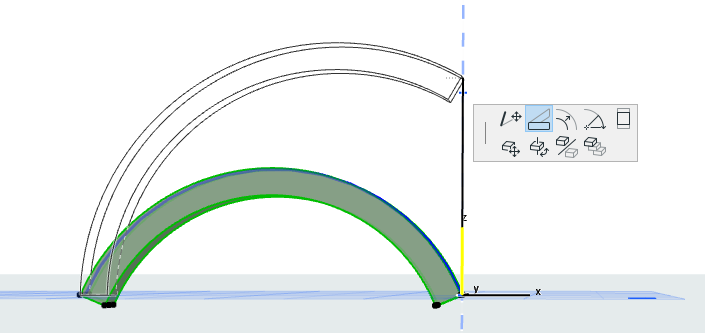

现有的垂直曲梁同样可以加以倾斜。
