定义梁/分段构造

选择梁或梁分段。

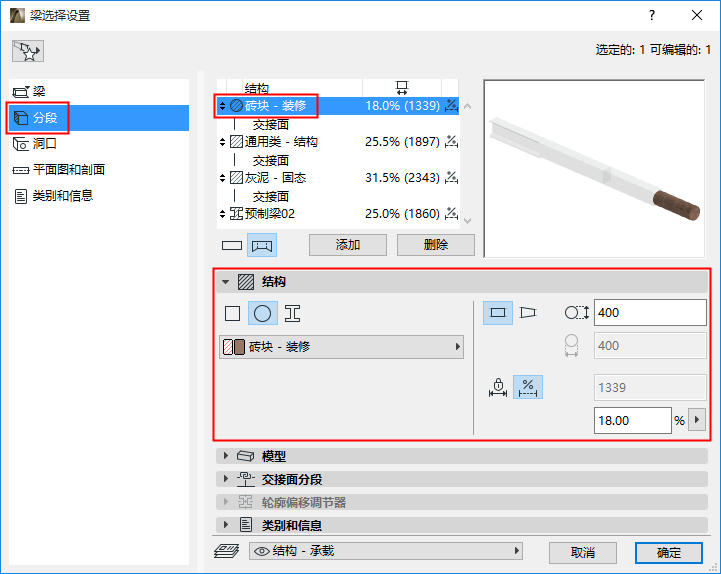

使用梁设置（分段页面）的构造面板定义其结构属性和长度（固定或可变）。

对于选中的分段：这些设置同样适用于梁编辑模式。



横截面

点击图标以定义分段横截面。

  • 矩形
  • 循环
  • 复杂截面

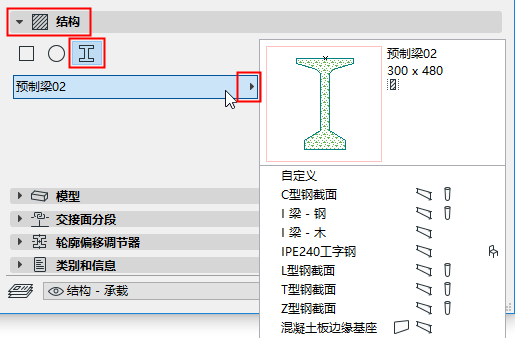

建筑材料 /截面

使用弹出式对话框选择用于梁或梁分段的建筑材料或截面。


注： 该弹出式对话框仅显示与包括梁的控制项一起使用的截面。截面在 选项 > 元素属性 > 截面管理器 中定义。

分段长度（固定或可变）

对于各选中分段：欲将其长度定义为固定 或 可变，可通过单击构造面板上的对应图标实现。

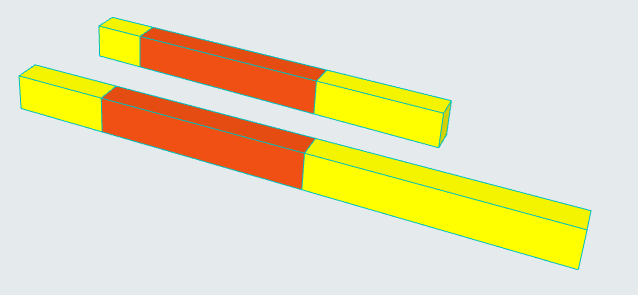

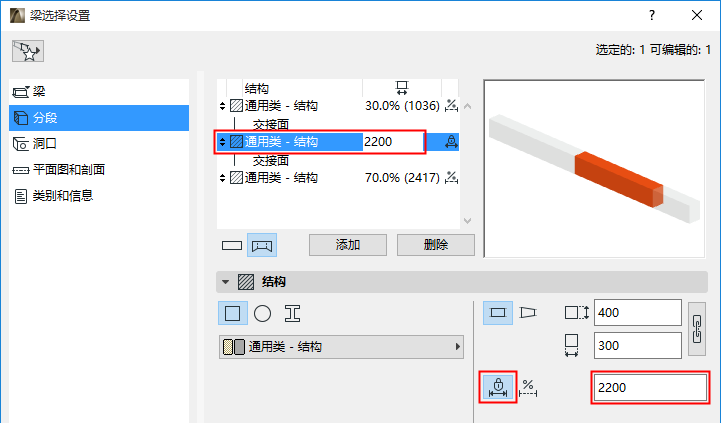

  • 对于固定长度分段：定义长度。即便梁被拉伸，其长度仍然保持不变。（也可以在构造列表中输入选中分段的长度。）

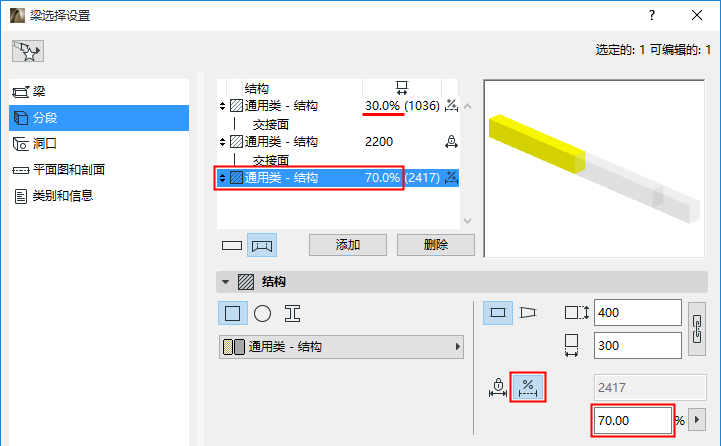

  • 对于可变分段：定义其长度为占所有可变分段的百分比。(可变分段总和占比为100%。）分段长度会随着梁的拉伸同比延伸。

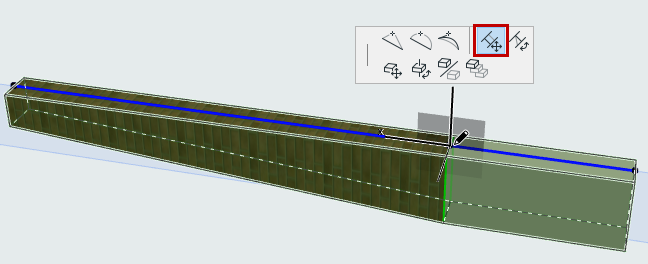

分段长度-在3D中编辑

  1. 在3D窗口中选择梁。
  2. 单击联接热点处（位于梁参考线）。
  3. 在浮动工具框中使用移动分段联接来调整分段长度。
    注： 如果将分段热点拖动到相邻的热点分段，则会完全消除被拖动分段。
